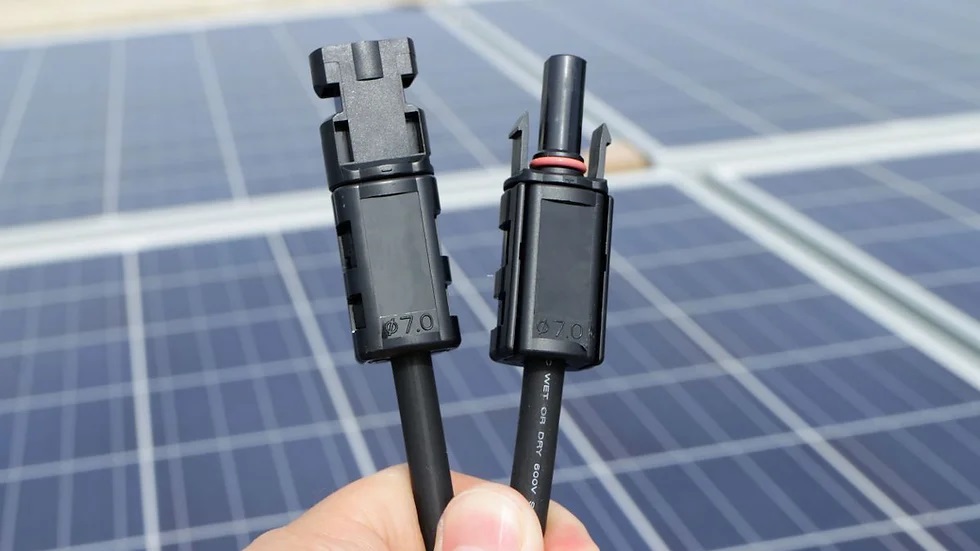

Identificar terminales positivas y negativas en un panel solar

La instalación de un panel solar requiere más que solo colocarlo a la luz del sol;Comprender los terminales positivos y negativos es importante, especialmente para un sistema de energía eficiente.El cableado incorrecto puede conducir a energía desperdiciada y costos adicionales, socavando los beneficios de la energía solar.En este artículo, exploraremos cómo identificar los terminales positivos y negativos de un panel solar, verificar la polaridad del panel solar y conectar efectivamente un panel solar a una batería.

Catalogar

Identificar los terminales positivos y negativos de un panel solar

Identificar correctamente los terminales positivos y negativos de un panel solar es un factor importante, especialmente para garantizar un sistema de energía solar seguro, eficiente y correctamente que funcione.La identificación errónea de estos terminales puede conducir a un cableado defectuoso, una producción de energía reducida o incluso daños al equipo.Así es como puede determinar la polaridad de un panel solar utilizando métodos simples como inspección visual y pruebas de voltaje.

Examinar el diodo

Si su panel solar no tiene terminales claramente etiquetados, a menudo puede identificar la polaridad inspeccionando la caja de cruce, que alberga las conexiones de cableado.En el interior, generalmente encontrará un diodo de derivación.Este componente es para mantener el flujo de energía cuando ciertas células solares están sombreadas o no funcionan, evitando la pérdida de energía.La posición del diodo típicamente indica la polaridad, ya que un lado se conecta al terminal positivo, mientras que el otro lado se conecta a lo negativo.Asegúrese de alinear los diodos correctamente cuando trabaje con múltiples paneles para evitar problemas de compatibilidad.

Prueba con un voltímetro

Una forma confiable de confirmar la polaridad de un panel solar es mediante el uso de un voltímetro, que puede medir el voltaje a través de los terminales.Pasos para usar un voltímetro para pruebas de polaridad:

• Establecer el voltímetro: Cambie el voltímetro para medir el voltaje de CC.
• Conecte los cables: Adjunte el cable rojo (positivo) a un terminal y el plomo negro (negativo) al otro terminal.
• Interpretar la lectura: Si el voltímetro muestra un valor negativo, significa que las conexiones se invierten.Intercambie los conductos a los terminales opuestos, y si la lectura es positiva, ha identificado correctamente los terminales positivos y negativos.

Este método se puede hacer incluso con condiciones de poca luz, aunque la luz solar más brillante producirá una lectura más precisa.

Verificación de la polaridad del panel solar

Se requiere garantizar la polaridad correcta en los paneles solares para el funcionamiento adecuado de su sistema de energía solar.La polaridad se refiere a los terminales positivos y negativos del panel, y revertirlos puede provocar problemas de rendimiento, daños al equipo o incluso riesgos de seguridad.Comprender la polaridad del panel solar es importante porque debe garantizar una instalación adecuada.

Comprender la polaridad inversa

La polaridad inversa ocurre cuando recibe lecturas de voltaje conflictivas, como una positiva y otra negativa.Este problema puede provenir de equipos de cableado incorrecto o mal funcionamiento.Los inversores más antiguos, especialmente, pueden no ser compatibles con los módulos fotovoltaicos (PV) más nuevos, lo que lleva a una salida incorrecta.La reparación o reemplazo del inversor puede ser necesario para rectificar este problema y garantizar una generación de energía eficiente.

Para resolver la polaridad inversa

Abra la caja del interruptor de circuito Exponga el cableado para su inspección.Determine qué cable corresponde al voltaje positivo.Si el cable positivo está conectado al terminal incorrecto, cambie con el cable negativo correspondiente para corregir la configuración de cableado.Después de hacer ajustes, vuelva a verificar la polaridad para garantizar las conexiones correctas.

Conectar un panel solar a una batería

Conectar un panel solar a una batería es un paso para configurar un sistema de energía solar fuera de la red.Este proceso le permite almacenar la energía generada por el panel para su uso posterior.En esta breve guía, cubriremos los conceptos básicos de conectar un panel solar a una batería de manera segura y eficiente, incluido el uso de un controlador de carga para regular el flujo de energía y proteger tanto la batería como el panel solar.La conexión adecuada garantiza un almacenamiento de energía óptimo y prolonga la vida útil de sus componentes.Al conectar un panel solar a una batería, las herramientas y pasos adecuados para una configuración segura y efectiva.

Herramientas necesarias

Pistola de calor

Destornillador

Cable

Stripper de alambre

Cortador de alambre

Materiales requeridos

Guantes

Panel solar de 100 vatios y 12 voltios

Fusible de cuchilla de 20 amperios con un soporte de fusible

Batería de 12 voltios

Cables de adaptador solar MC4

Controlador de carga solar 30A

Tubería de retiro del calor

Fusible en línea de 15 amperios MC4

12 alambre de calibre y conectores

Cables de extensión solar MC4

Pasos para conectar el sistema

Comprender el sistema de cableado: nunca conecte un panel solar directamente a una batería;Use un controlador de carga solar para la seguridad y la eficiencia.

Prepare los cables de la batería: si no usa cables prefabricados, cree los suyos propios, asegurando la compatibilidad con el panel solar.

Conectar al controlador de carga:

Conecte el cable de batería negativa al terminal "-" en el controlador de carga.

Conecte el cable positivo al terminal "+".

Finalmente, conecte los cables a los terminales de la batería (negativo primero, luego positivo).

Adjunte el panel solar: use un cable de adaptador solar MC4 para conectar el panel solar al controlador de carga.

Coloque el panel solar: coloque el panel a la luz solar directa, ajustado al ángulo óptimo para su ubicación.

Uso de conectores y cables de paneles solares

El uso de los conectores y cables correctos para paneles solares es importante para garantizar una operación segura, confiable y eficiente de su sistema de energía solar.Los conectores y cables del panel solar son los componentes principales que vinculan los paneles entre sí, el controlador de carga, el inversor y, en última instancia, la batería o la red eléctrica.Aquí hay un desglose de sus roles, tipos y mejores prácticas para el uso.Los paneles solares modernos generalmente vienen equipados con conectores MC4 que simplifican el proceso de cableado.Estos conectores se unen de forma segura, evitando desconexiones accidentales y son adecuados para uso al aire libre.Se requiere el uso de los conectores y cables de panel solar correctos para optimizar el rendimiento y la seguridad de un sistema de energía solar.Al elegir los componentes correctos, garantizar el tamaño y la polaridad adecuados, y mantener conexiones seguras e resistentes a la intemperie, puede maximizar la salida de energía de su sistema y prolongar su vida útil.

Comprender la polaridad de su panel solar para el cableado correcto y la operación eficiente del sistema.Si su panel carece de etiquetas que indican cables positivos y negativos, identificarlos puede parecer desafiante, pero se puede hacer.Al inspeccionar visualmente el diodo o usar un voltímetro para medir, puede determinar con precisión la polaridad.Además, conocer la polaridad inversa y cómo conectar de manera segura su panel solar a una batería es crucial.
