Guía completa de la hoja de datos del sensor de temperatura LM35

El sensor de temperatura LM35 es un dispositivo analógico de precisión ampliamente utilizado diseñado para proporcionar mediciones de temperatura lineales y precisas directamente en grados Celsius.Este artículo analizará en detalle el sensor de temperatura LM35, incluida su distribución de pines, especificaciones, características, diagrama de bloques funcional, circuitos de aplicación y más.

Catálogo

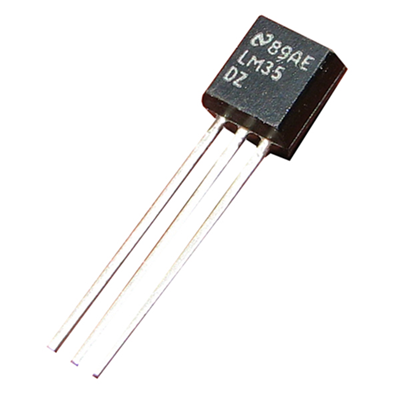

Descripción general del sensor de temperatura LM35

el Sensor de temperatura LM35 es un dispositivo de circuito integrado de precisión diseñado para medir la temperatura de manera precisa y eficiente.Su voltaje de salida cambia linealmente con la temperatura en grados Celsius, lo que hace que las lecturas de temperatura sean simples y directas.Dado que el sensor está calibrado de fábrica, no requiere calibración adicional ni procesamiento de señales complejo, lo que reduce el esfuerzo de diseño en los sistemas electrónicos.

Una de las ventajas clave del LM35 es su baja impedancia de salida y su mínimo autocalentamiento, lo que le permite ofrecer lecturas estables y confiables incluso durante el funcionamiento continuo.Funciona con fuentes de alimentación simples o dobles y admite un amplio rango de temperaturas, lo que lo hace adecuado tanto para aplicaciones industriales como de consumo.El sensor está disponible en múltiples opciones de paquete, lo que ayuda a los diseñadores a integrarlo fácilmente en diferentes diseños de circuitos.

Si está interesado en comprar el sensor de temperatura LM35, no dude en contactarnos para conocer precios y disponibilidad.

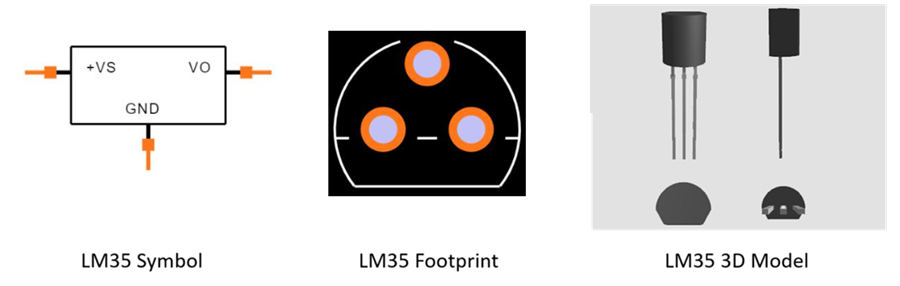

Modelos CAD del sensor de temperatura LM35

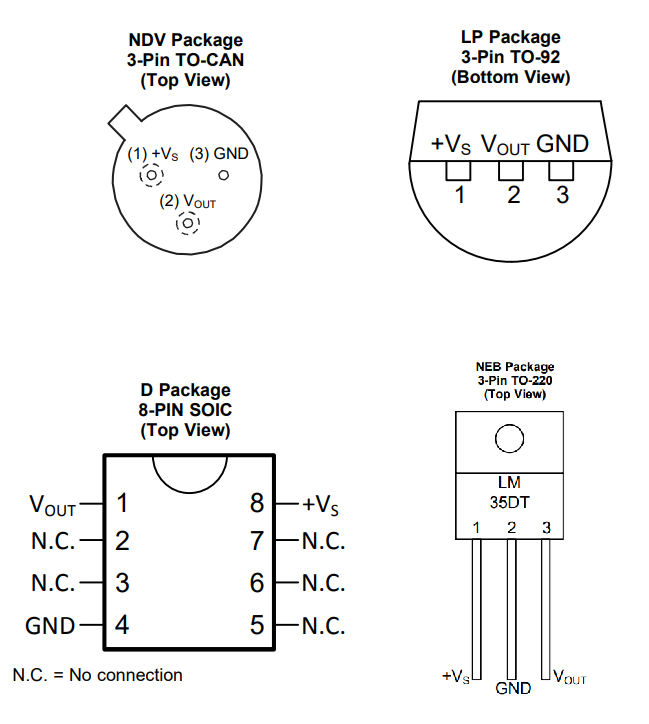

Detalles de distribución de pines del sensor de temperatura LM35

Alternativas y modelo equivalente

modelo	Tipo	Salida	Temperatura Rango	Precisión	Notas
LM34	CI analógico	10 mV/°F	0°C a 100°C	±1°F	Salida en escala farenheit
LM36	CI analógico	10mV/°C	−40°C a 125°C	±2°C	mejor para detección de baja temperatura
TMP36 TMP36 In Stock: 41274 pcs	CI analógico	10mV/°C	−40°C a 125°C	±2°C	No requiere oferta negativa
DS18B20 DS18B20 UMW 11 B -55 ~ 125C 1-WIRE DIGITAL, In Stock: 23265 pcs	digitales	Digital (1 cable)	−55°C a 125°C	±0,5 °C	Alta precisión, interfaz digital
DHT11	digitales	digitales	0°C a 50°C	±2°C	Medidas temperatura y humedad
DHT22	digitales	digitales	−40°C a 80°C	±0,5 °C	Mayor precisión que DHT11
MCP9700 MCP9700 Microchip In Stock: 36478 pcs	CI analógico	10mV/°C	−40°C a 125°C	±2°C	Bajo consumo sensor de temperatura

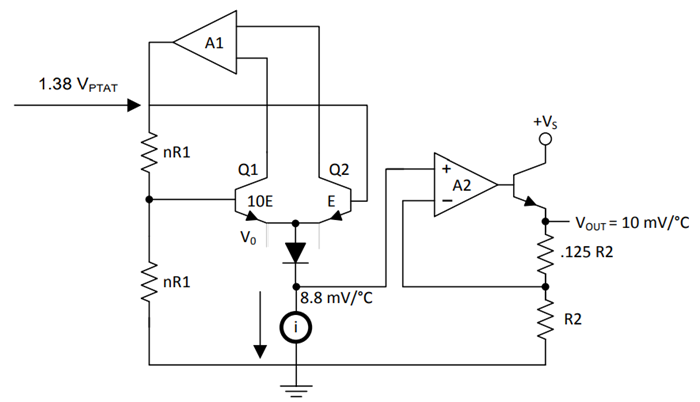

Diagrama de bloques funcionales del LM35

El diagrama de bloques del LM35 muestra cómo se convierte la temperatura en una salida de voltaje precisa dentro del sensor.En el núcleo del circuito hay un elemento sensor de temperatura basado en el comportamiento de la unión del transistor, que genera un voltaje que cambia de manera predecible con la temperatura.Esta referencia interna produce una pequeña señal dependiente de la temperatura que forma la base de la medición.

Esta señal es procesada primero por una etapa amplificadora interna que la estabiliza y acondiciona.El diagrama muestra cómo el sensor utiliza transistores y resistencias combinados para crear un voltaje que aumenta linealmente a medida que aumenta la temperatura.Este diseño ayuda a garantizar una buena precisión y coherencia en todo el rango operativo.

Finalmente, la señal condicionada se envía a un amplificador de salida que la escala a un nivel utilizable.Esta etapa produce la conocida salida LM35 de 10 mV por grado Celsius en el pin VOUT.La etapa de salida también proporciona una baja impedancia de salida, lo que hace que el sensor sea fácil de conectar directamente a microcontroladores, ADC o circuitos de medición sin acondicionamiento de señal adicional.

Especificaciones del sensor de temperatura LM35

Características del sensor de temperatura LM35

Calibrado directamente en Celsius (Centígrados)

El LM35 proporciona un voltaje de salida que corresponde directamente a la temperatura en grados Celsius, eliminando la necesidad de conversión de unidades de Kelvin o Fahrenheit.

Factor de escala lineal de 10 mV/°C

La salida aumenta en 10 milivoltios por cada aumento de 1°C en la temperatura, lo que hace que los cálculos de temperatura sean simples y predecibles.

0,5°C Precisión garantizada a 25°C

El sensor ofrece lecturas confiables alrededor de la temperatura ambiente, lo cual es importante para aplicaciones de monitoreo electrónico, de laboratorio y de interiores.

Clasificado para un rango de temperatura completo de −55 °C a +150 °C

El LM35 puede funcionar en un amplio rango de temperaturas, lo que permite su uso tanto en entornos de baja como de alta temperatura.

Adecuado para aplicaciones remotas

Su baja impedancia de salida y señal estable permiten una medición precisa de la temperatura incluso cuando el sensor está ubicado lejos del circuito de lectura o control.

Bajo costo gracias al recorte a nivel de oblea

La calibración de fábrica durante la fabricación elimina la necesidad de componentes de recorte externos, lo que reduce el costo general del sistema.

Funciona con suministro de 4 V a 30 V

El amplio rango de voltaje operativo hace que el LM35 sea compatible con muchas fuentes de energía, incluidas baterías y fuentes de alimentación reguladas.

Menos de 60 µA de drenaje de corriente

El consumo de energía muy bajo ayuda a minimizar el uso de energía y hace que el sensor sea adecuado para sistemas de bajo consumo y que funcionan con baterías.

Autocalentamiento bajo (0,08 °C en aire en calma)

La mínima generación de calor interno garantiza que el sensor no afecte significativamente sus propias lecturas de temperatura.

Baja no linealidad (±0,25 °C típica)

El sensor mantiene una respuesta altamente lineal en su rango operativo, lo que mejora la precisión de la medición.

Salida de baja impedancia (0,1 Ω para carga de 1 mA)

Una impedancia de salida baja permite que el LM35 controle entradas ADC y líneas de señal directamente sin circuitos de amortiguación adicionales.

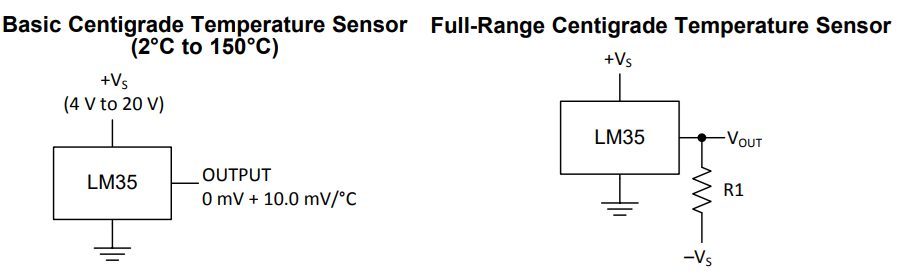

Circuitos de aplicación típicos del LM35

El circuito básico del sensor de temperatura centígrado muestra el LM35 conectado mediante una única fuente de alimentación positiva.En esta configuración, el sensor genera directamente un voltaje analógico que aumenta linealmente con la temperatura a una velocidad de 10 mV por grado Celsius.Dado que la salida comienza en 0 mV cerca de 0 °C, esta configuración es muy adecuada para mediciones de temperatura por encima del punto de congelación.Su cableado simple lo hace ideal para monitoreo de uso general, proyectos de microcontroladores y aplicaciones que solo requieren lecturas de temperatura positivas.

El circuito del sensor de temperatura centígrado de rango completo demuestra cómo el LM35 puede medir temperaturas por debajo de 0°C utilizando voltajes de suministro tanto positivos como negativos.La resistencia agregada conectada al suministro negativo permite que la salida cambie, lo que permite una detección precisa en todo el rango de temperatura.Esta configuración es útil en entornos donde las temperaturas pueden caer por debajo del punto de congelación y se requiere una cobertura de temperatura más completa.

Aplicaciones del sensor de temperatura LM35

• Monitoreo de la temperatura ambiente

• Proyectos basados en microcontroladores

• Sistemas de monitoreo del clima

• Control de temperatura industrial

• Monitoreo del suministro de energía y del disipador de calor

• Electrónica de consumo

• Monitoreo de temperatura de batería y cargador

• Sistemas de climatización

• Equipo médico y de salud.

• Kits educativos y de capacitación

Comparación: sensor LM35 frente a LM335

Parámetro	LM35 Sensor de temperatura	LM335 LM335 ST LM335 ST In Stock: 31379 pcs Sensor de temperatura
Temperatura Escala de medición	Celsius (°C)	Kelvin(K)
Tipo de salida	voltaje analógico	voltaje analógico
Salida Sensibilidad	10mV/°C	10mV/K
Salida a 25°C	250 mV	~2,98 V (298 K)
Operando Rango de temperatura	−55°C a +150°C	−40°C a +100°C
Precisión a 25°C	±0,25°C (típico)	±1°C (típico, no calibrado)
Precisión superior Gama completa	±0,75°C (típico)	±2°C (típico)
Calibración	Fábrica calibrado en °C	Requiere calibración externa
Externo Recortar	No requerido	Requerido para mejor precisión
Voltaje de suministro Rango	4V a 30V	4V a 30V
Corriente de suministro	~60 µA	~400 µA
Autocalentamiento	< 0,1°C en aire quieto	Más alto que LM35
Impedancia de salida	Bajo (~0,1–0,5 Ω)	Más alto que LM35
Linealidad de salida	Alto (±0,25°C típico)	moderado
Facilidad de Interfaz	muy facil (lectura directa en °C)	Requiere Conversión de Kelvin a Celsius
Paquetes típicos	A-92, A-220, SOIC, TO-CAN	A-92, A-220
Costo	Ligeramente más alto	inferior
común Aplicaciones	Precisión detección de temperatura, MCU	Básico detección de temperatura, circuitos de calibración

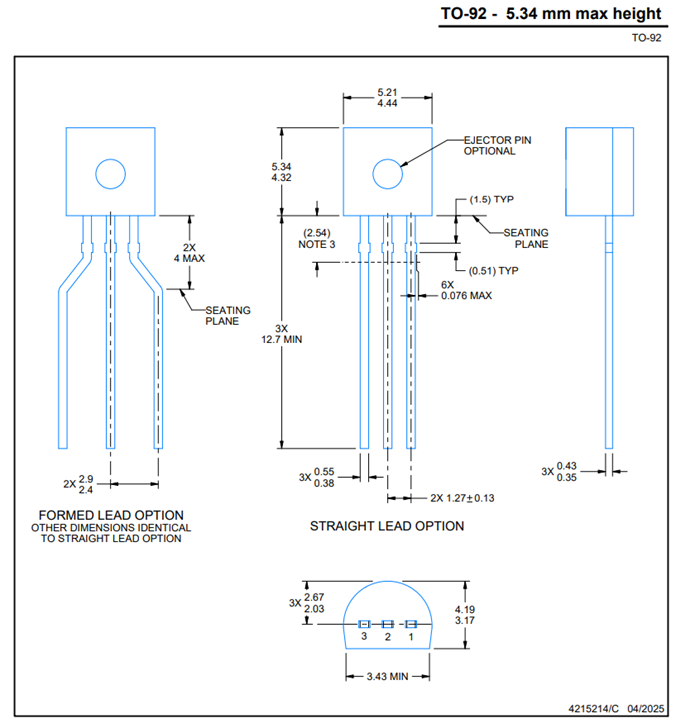

Dimensiones mecánicas

El sensor de temperatura LM35 se ofrece en múltiples opciones de paquete para adaptarse a diferentes requisitos de diseño y montaje.Está disponible en cuatro tipos de paquetes, incluidos TO-92, TO-220, TO-CAN (lata de metal) y SOIC.Cada paquete proporciona el mismo rendimiento eléctrico y al mismo tiempo permite flexibilidad para la creación de prototipos, uso industrial o diseños de PCB compactos.A continuación se muestra el paquete TO-92 adecuado para aplicaciones de montaje en superficie y con espacio limitado.

Fabricante

Instrumentos de Texas tiene una sólida capacidad de fabricación para producir el sensor de temperatura LM35, respaldada por décadas de experiencia en diseño de semiconductores analógicos y de señal mixta.TI diseña y fabrica el LM35 utilizando técnicas precisas de calibración y recorte a nivel de oblea, lo que garantiza precisión, linealidad y confiabilidad constantes sin la necesidad de ajustes externos.Su infraestructura global de control de calidad, empaquetado y fabricación de semiconductores permite que el LM35 se ofrezca en múltiples opciones de paquete y cumpla con estrictos estándares industriales y comerciales.

Conclusión

El sensor de temperatura LM35 es una solución fácil de usar para una medición precisa de la temperatura en sistemas basados en grados Celsius.Su salida lineal de 10 mV/°C, bajo autocalentamiento, calibración de fábrica y amplio rango de voltaje de suministro simplifican el diseño del circuito y mantienen una precisión confiable.A través de sus especificaciones, características, circuitos de aplicación y comparación con alternativas como el LM335 LM335 ST LM335 ST In Stock: 31379 pcs , el LM35 resulta adecuado para una amplia gama de tareas de monitoreo y control.

Preguntas frecuentes [FAQ]

1. ¿Cómo calcular la temperatura a partir del voltaje de salida del LM35?

Para calcular la temperatura, divida el voltaje de salida del LM35 (en milivoltios) por 10. Por ejemplo, 320 mV corresponde a 32°C.

2. ¿Se puede utilizar el LM35 sin microcontrolador?

Sí, el LM35 se puede utilizar con medidores analógicos, comparadores o amplificadores operacionales para mostrar o controlar la temperatura sin un microcontrolador.

3. ¿Necesita el LM35 un disipador de calor para obtener lecturas precisas?

No, el LM35 no requiere disipador de calor en condiciones normales debido a su muy bajo autocalentamiento durante el funcionamiento.

4. ¿Puede el LM35 medir temperaturas inferiores a 0°C?

Sí, pero medir por debajo de 0°C requiere una fuente de alimentación dual o un circuito compensado para cambiar el voltaje de salida.

5. ¿El LM35 es resistente al agua o apto para uso en exteriores?

No, el LM35 no es resistente al agua de forma predeterminada y debe estar cerrado o protegido para ambientes exteriores o de alta humedad.

6. ¿Qué causa las lecturas de temperatura inexactas del LM35?

Las causas comunes incluyen ruido eléctrico, cables largos sin blindaje, mala conexión a tierra y filtrado insuficiente de la fuente de alimentación.

7. ¿Se pueden utilizar varios sensores LM35 en un sistema?

Sí, se pueden usar varios sensores LM35 juntos, siempre que cada sensor tenga el cableado adecuado y canales ADC separados si es necesario.
