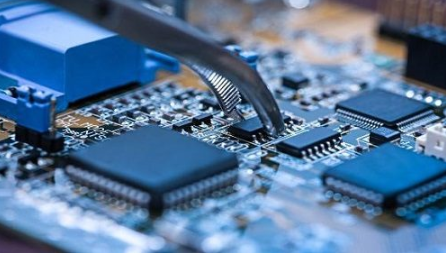

Guía integral de tipos y usos PMIC

Los circuitos integrados de gestión de energía (PMIC) son componentes dinámicos en la electrónica moderna, gestionando hábilmente la conversión y distribución de energía en varios dispositivos.Estos circuitos son necesarios para convertir la potencia de CA estándar, como el suministro de 220 V en Vietnam, a los niveles de CC requeridos que requieren los componentes electrónicos.Este artículo se embarca en un examen en profundidad de PMIC, revelando cómo controlan y optimizan con precisión la entrega de energía, que se utiliza para mejorar la eficiencia del dispositivo, la seguridad y la vida útil.Desde supervisar las conversiones de voltaje hasta el manejo de tareas sofisticadas de gestión de energía en industrias que van desde la electrónica de consumo hasta la automoción, los PMIC aseguran que los dispositivos modernos funcionen en su máximo mientras conservan la energía y reducen el desgaste.

Catalogar

Descripción general de los circuitos integrados de gestión de energía (PMIC)

En la electrónica moderna, convertir la corriente alterna (AC) del hogar en la corriente continua (DC) requerida por los dispositivos es un proceso peligroso.Por ejemplo, en Vietnam, el suministro estándar de 220V CA debe transformarse en los niveles de CC apropiados que alimentan los componentes individuales en dispositivos electrónicos.Los circuitos integrados de gestión de energía (PMIC) juegan un papel dominante en este proceso de transformación y distribución.

Un PMIC gestiona el flujo de energía eléctrica dentro de un dispositivo, asegurando que cada circuito interno reciba el voltaje preciso que necesita para funcionar correctamente.Piense en ello como el coordinador dominante de una intrincada red de distribución de energía.En lugar de asignar electricidad de manera generalizada, la entrega de potencia de ajuste fino de PMIC coincide con los requisitos únicos de varios componentes.Esto evita las ineficiencias como energía desperdiciada o sobretensiones peligrosas que podrían dañar el dispositivo.

Al mantener un control estricto sobre el flujo de energía, los PMIC se aseguran de que todos los componentes funcionen de manera eficiente y segura.Minimizan el riesgo de sobrecalentamiento o sobrecarga al tiempo que extiende la vida útil general del sistema.Este nivel de precisión es lo que hace que PMIC sea indispensable en la electrónica moderna, desde teléfonos inteligentes hasta maquinaria industrial.

Funciones de PMIC en electrónica avanzada

Desde la invención del circuito integrado de Jack Kilby en 1958, un avance que transformó la tecnología y le valió un Premio Nobel, los dispositivos electrónicos se han vuelto cada vez más complejos, lo que requiere que los sistemas avanzados de gestión de energía satisfagan sus demandas.Estos sistemas deben proporcionar un control preciso y confiable sobre la entrega de energía para garantizar una operación eficiente y proteger los dispositivos de problemas tales como aumentos de energía, caídas o desechos de energía innecesarios.Los circuitos integrados de gestión de energía (PMIC) están en el corazón de estos sistemas, realizando una gama de tareas arriesgadas que van mucho más allá de la conversión básica de voltaje.

Una de las funciones clave de los PMIC es la escala de voltaje dinámico, donde ajustan los niveles de potencia para que coincidan con las necesidades operativas del dispositivo en la actualidad.Por ejemplo, durante las tareas de alta potencia como iluminar la luz de fondo, los PMIC usan convertidores de impulso para aumentar el voltaje a los niveles requeridos.Por otro lado, al impulsar procesadores durante operaciones menos exigentes, dependen de convertidores reducidos para reducir el voltaje, conservando la energía mientras mantienen el rendimiento.Esta adaptabilidad real garantiza que el dispositivo funcione de manera eficiente en una variedad de tareas.

Además de regular el voltaje, los PMIC supervisan activamente el flujo de energía dentro de un dispositivo para evitar daños causados ​​por un suministro de energía inconsistente.Al mantener el voltaje y la corriente dentro de los rangos de operación seguros, los PMIC protegen los componentes sensibles y extienden la vida útil de todo el sistema.Esta combinación de control preciso, optimización de energía y protección inmediata hace que PMIC sea útil para lograr una durabilidad de alto rendimiento y a largo plazo en la electrónica moderna.

Tipos de PMIC

En la electrónica moderna, la gestión de la energía de manera eficiente y confiable es importante para la operación de innumerables dispositivos en diversas aplicaciones.En el corazón de este esfuerzo se encuentran los circuitos integrados de gestión de energía (PMIC), que son responsables de convertir, distribuir y monitorear la energía eléctrica dentro de los sistemas.Estos circuitos están diseñados para necesidades específicas de gestión de energía y están disponibles en varias formas, como:

• Reguladores lineales: Se utiliza para entregar una salida de voltaje estable con bajo ruido.

• Chips de referencia de voltaje: Asegurar niveles de voltaje precisos para aplicaciones serias.

• Reguladores de conmutación: Convierta la potencia de manera eficiente a niveles de voltaje variables.

• Chips de conductor especializados: Administre la potencia para pantallas y LED.

• Gestión de baterías ICS: Manejar la carga, descarga y protección de la batería.

• Chips de monitoreo de voltaje: Track y salvaguardar contra condiciones de voltaje anormal.

Un ejemplo destacado de un PMIC es la serie HIP630X de Intersil, que está diseñada para cumplir con los requisitos de suministro de energía de alto rendimiento.Estos chips admiten configuraciones de suministros de fase dual a fase cuadrática y cumplen con los estándares VRM9.0.Ofrecen una salida de voltaje ajustable que varía de 1.1V a 1.85V, con ajuste fino en incrementos de 0.025V.Además, su capacidad para operar a altas frecuencias de conmutación, hasta 80 kHz, minimiza la pérdida de potencia y la ondulación de voltaje, asegurando una mayor estabilidad de la CPU y extendiendo la vida útil del procesador.

Tipos comunes de gestión de energía IC

A medida que los dispositivos electrónicos se vuelven más sofisticados y ubicuos, la demanda de soluciones avanzadas de gestión de energía ha aumentado.Los PMIC juegan un papel básico en este paisaje, con dos categorías principales que se destacan:

Reguladores de voltaje

Los reguladores de voltaje están activos para mantener niveles de voltaje estables, incluso cuando las condiciones de la fuente de alimentación fluctúan.Los tipos de claves incluyen:

• Reguladores de baja droga (LDoS): Proporcione un voltaje de salida eficiente y estable al tiempo que minimiza la disipación de potencia.

• Reguladores de doble salida: Ofrezca salidas de voltaje positivas y negativas, lo que permite una mayor flexibilidad de diseño en los sistemas.

Circuitos de interfaz

Estos circuitos aseguran una comunicación y control suaves dentro de los sistemas electrónicos.Los ejemplos incluyen:

• Conductores de motor: Regular la energía para las operaciones del motor.

• Controladores de potencia MOSFET: Mejorar la eficiencia en el cambio de aplicaciones.

• Controladores de visualización de alta corriente: Entregue un control de potencia preciso para pantallas y otros dispositivos de alta corriente.

El avance de semiconductores discretos, como rectificadores, tiristores y transistores (tipos de efectos bipolares y de campo), continúa para influir en la funcionalidad PMIC.Además, los transistores bipolares de puerta aislados (IGBT) han contribuido a mejorar las capacidades de manejo de potencia en muchas aplicaciones modernas.

Tendencias en PMIC

La industria electrónica actual exige componentes más pequeños, más eficientes y multifuncionales.Esto ha impulsado un cambio hacia PMIC altamente integrados capaces de realizar múltiples tareas dentro de un solo paquete.Los tipos de PMIC clave incluyen:

• Convertidores AC/DC: Convierta la potencia de la cuadrícula eléctrica en potencia de CC utilizable para dispositivos.

• Convertidores DC/DC: Regular y atravesar o bajar los niveles de voltaje de CC.

• Gestión de baterías ICS: Apoye la carga, el monitoreo y la protección de las baterías.

• Controladores de intercambio en caliente: Habilite la inserción segura y la eliminación de componentes en condiciones de carga.

Comprender las características específicas y los casos de uso de cada tipo PMIC es grave para seleccionar el componente correcto para una aplicación determinada.Por ejemplo, se necesitan convertidores AC/DC en los electrodomésticos, mientras que los IC de administración de baterías dominan los mercados de dispositivos portátiles y portátiles.El impulso de los diseños más inteligentes y eficientes en energía también ha alimentado los avances en PMIC.Estos circuitos no solo ayudan a reducir el consumo de energía, sino que también mejoran el rendimiento y la confiabilidad de los dispositivos.Como resultado, los PMIC se han vuelto requeridos para lograr los objetivos de la miniaturización, eficiencia y sostenibilidad de la industria.

Aplicaciones PMIC

Los circuitos integrados de gestión de energía (PMIC) son útiles en una amplia gama de industrias, lo que respalda todo, desde electrónica de consumo hasta sistemas industriales avanzados.Estos circuitos están diseñados para optimizar el uso de energía, mejorar el rendimiento del dispositivo y garantizar la confiabilidad operativa.Su versatilidad les permite cumplir con los requisitos de potencia únicos de diferentes aplicaciones al tiempo que protege los dispositivos de problemas como el sobrecalentamiento y los aumento de la energía.

Figura 2. teléfonos inteligentes y wearables

En dispositivos compactos como teléfonos inteligentes y portátiles, donde el espacio es limitado y la eficiencia energética es grave, los PMIC juegan un papel clave en la distribución de la potencia de manera eficiente y la protección de componentes sensibles.Se aseguran de que el dispositivo funcione dentro de los límites térmicos y eléctricos seguros, evitando el daño causado por el calor excesivo o las fluctuaciones eléctricas.

Figura 3. pantallas LED

Los PMIC a menudo se personalizan para realizar funciones específicas, como administrar pantallas LED o prolongar la duración de la batería.Por ejemplo, en la electrónica portátil, los PMIC son responsables de optimizar el rendimiento de la batería al regular cuidadosamente los ciclos de carga y descarga, lo que ayuda a extender la vida útil del dispositivo.

Figura 4. Sistemas digitales complejos

Su valor se vuelve aún más evidente en entornos de alta demanda, como los sistemas digitales complejos utilizados en aplicaciones industriales o automotrices.Aquí, los PMIC proporcionan una gestión de energía consistente y estable, asegurando que el sistema se ejecute suavemente bajo cargas variables.Esta estabilidad no solo mejora el rendimiento, sino que también mejora la confiabilidad general, lo que hace que los PMIC sean un componente requerido en la tecnología moderna en todas las industrias.

Pros y contras de PMIC

Pros

Power Management Integrated Circuits (PMIC) trae numerosas ventajas a los sistemas electrónicos, incluida la eficiencia energética mejorada, el control de energía a simpatización y la confiabilidad mejorada del dispositivo.Al consolidar múltiples tareas de gestión de energía en un solo componente, los PMIC reducen la complejidad y permiten un mejor rendimiento general del sistema.Además, ayudan a extender la vida útil de los dispositivos al proporcionar una regulación energética precisa y la protección de los componentes de problemas eléctricos como sobretensiones o estrés térmico.

Contras

La integración de PMIC en diseños electrónicos presenta desafíos específicos.Una consideración importante es la compensación entre sus capacidades avanzadas y el costo y el espacio que ocupan en una placa de circuito.Debe evaluar cuidadosamente cómo ajustar PMIC en el diseño general sin comprometer la asequibilidad o la funcionalidad, especialmente en dispositivos donde el espacio es una prima.

Otro desafío es administrar la disipación de calor debido a la alta densidad de potencia y las múltiples funciones que realizan PMIC.En aplicaciones con requisitos únicos o altamente personalizados, su integración puede limitar la flexibilidad de diseño, ya que los PMIC a menudo tienen preconfigurados para ciertas tareas.Estas limitaciones requieren un diseño e ingeniería reflexivos para garantizar el uso óptimo de las capacidades de PMIC.

Principios de diseño para PMIC

El diseño de circuitos integrados de gestión de energía (PMIC) requiere una atención meticulosa a factores clave como la eficiencia, la gestión del calor y la reducción de ruido.Estos elementos son graves para garantizar que los PMIC funcionen de manera confiable e integren suavemente en los sistemas electrónicos que admiten.El diseño adecuado no solo maximiza la funcionalidad del PMIC en sí, sino que también garantiza que no interfiera con el funcionamiento del dispositivo más amplio.

Eficiencia

Un aspecto final del diseño PMIC es la optimización de la eficiencia.Los diseñadores se centran en reducir la pérdida de energía durante la conversión y distribución de energía, ya que incluso las ineficiencias menores pueden conducir al exceso de generación de calor y energía desperdiciada.Para abordar esto, se emplean topologías de circuitos avanzados y materiales de alta calidad para minimizar las pérdidas de energía mientras se mantiene un rendimiento constante.

Gestión del calor

La gestión del calor es otra prioridad.Los PMIC manejan una densidad de potencia sustancial, y sin un manejo térmico adecuado, el sobrecalentamiento puede degradar su rendimiento o dañar otros componentes.Para mitigar esto, puede incorporar características como circuitos de regulación térmica, disipadores de calor y materiales de embalaje eficientes que disipan el calor de manera efectiva.La planificación estratégica del diseño también se utiliza para distribuir el calor de manera uniforme y evitar puntos de acceso localizados en la placa de circuito.

Reducción de la interferencia electromagnética (EMI)

La reducción de la interferencia electromagnética (EMI) es igualmente importante, ya que los PMIC operan a altas frecuencias que pueden interrumpir los componentes o señales cercanas.Para minimizar EMI, puede emplear técnicas de blindaje avanzadas y enrutar cuidadosamente las señales para reducir la generación de ruido.Además, el envasado compacto y bien organizado ayuda a contener emisiones electromagnéticas y garantiza que el PMIC no comprometa el rendimiento general del dispositivo.

Avances y perspectivas en tecnología PMIC

El futuro de los circuitos integrados de gestión de energía (PMIC) se define mediante avances rápidos en materiales, diseño y funcionalidad inteligente.Los materiales emergentes como el nitruro de galio (GaN) y el carburo de silicio (sic) están revolucionando el rendimiento de PMIC al ofrecer mejoras notables sobre el silicio tradicional.Estos materiales proporcionan una mayor eficiencia, una mejor gestión térmica y mayores capacidades de manejo de potencia, lo que permite que los PMIC operen a frecuencias más altas con pérdida de energía y generación de calor.Esto los hace ideales para sistemas electrónicos de próxima generación que exigen un mayor rendimiento en diseños más pequeños y más eficientes.

Además de los avances materiales, la integración de la inteligencia artificial (IA) y el aprendizaje automático está remodelando cómo los PMIC gestionan la energía.Los PMIC con AI son capaces de analizar datos inmediatos y ajustar dinámicamente la entrega de energía para satisfacer las demandas precisas de los dispositivos.Por ejemplo, pueden asignar más energía durante tareas intensivas como el procesamiento de datos o escalar la potencia durante los períodos de inactividad para conservar la energía.Esta adaptabilidad no solo mejora la eficiencia energética, sino que también extiende la vida útil del dispositivo al prevenir el estrés relacionado con la energía en los componentes.

Estos avances están allanando el camino para diseños electrónicos más refinados y eficientes en energía.Los PMIC continuarán desempeñando un papel arriesgado en la innovación de impulso, especialmente en campos como vehículos eléctricos, sistemas de energía renovable y electrónica portátil, donde la optimización del uso de energía es imprescindible.A medida que avanza la tecnología, los PMIC están listos para ser aún más sofisticados, consolidando su lugar como piedra angular del desarrollo electrónico moderno.

Conclusión

La exploración de los circuitos integrados de gestión de energía (PMIC) en este artículo resalta su papel grave en el avance de los dispositivos electrónicos.Como los arquitectos de la eficiencia energética y la confiabilidad, los PMIC no solo agilizan la distribución de energía sino que también administran de manera adaptativa las necesidades de energía de los sistemas sofisticados, reforzando así el rendimiento y la durabilidad del dispositivo.Los avances continuos en la tecnología PMIC, incluido el uso de materiales de vanguardia e integración de IA, continúan empujando los límites de lo que es posible en la gestión de energía.Estos desarrollos prometen mejorar aún más las capacidades de los PMIC, asegurando que permanezcan en el núcleo de la innovación electrónica.Esta narración enfatiza la naturaleza necesaria de los PMIC en la tecnología moderna, allanando el camino para entornos electrónicos más sostenibles, eficientes y de alto rendimiento.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cuál es la diferencia entre PMU y PMIC?

Una unidad de administración de energía (PMU) es generalmente un único componente dedicado a administrar la potencia de una parte específica de un dispositivo, como un microprocesador.Por lo general, se centra en tareas más simples, como la regulación de voltaje o la secuenciación de potencia.En contraste, un circuito integrado de gestión de energía (PMIC) es más integral y versátil, manejando múltiples tareas de gestión de energía en todo el sistema.Esto puede incluir la gestión de la batería, la regulación de voltaje, la secuenciación de energía e incluso la recolección de energía.El PMIC se usa en sistemas más complejos donde múltiples demandas de energía deben administrarse de manera simultánea y eficiente.

2. ¿Qué es un PMIC en EV?

En los vehículos eléctricos, un PMIC juega un papel importante en la gestión de la cadena de suministro de energía.Asegura una distribución de potencia eficiente de la batería a varios subsistemas como el transmisión, el infoentretenimiento, la iluminación y los sensores.Al optimizar el uso de energía, el PMIC ayuda a maximizar la duración de la batería del vehículo y la eficiencia energética general, utilizada para extender el rango de conducción y garantizar la operación confiable de todos los componentes electrónicos en el vehículo.

3. ¿Cuál es la eficiencia energética de un PMIC?

La eficiencia energética de un PMIC se refiere a su capacidad para convertir la energía de la batería en energía utilizable para componentes del dispositivo con una pérdida mínima.La eficiencia puede variar ampliamente según el diseño y la aplicación específica, pero generalmente varía del 85% al ​​95%.Esta eficiencia es peligrosa ya que afecta directamente la duración de la batería y la gestión térmica del sistema.Se prefieren los PMIC con clasificaciones de eficiencia más altas en aplicaciones donde la duración de la batería es grave, como en dispositivos portátiles y vehículos eléctricos.

4. ¿Cuál es el propósito de la gestión de energía?

El objetivo principal de la gestión de energía en los sistemas electrónicos es garantizar que todos los componentes reciban la potencia que necesitan para funcionar de manera óptima sin desperdiciar energía.La gestión de energía efectiva ayuda a extender la duración de la batería, reducir la generación de calor y mejorar la confiabilidad general y el rendimiento del sistema.Implica no solo suministrar energía donde se necesita, sino también conservar la potencia a través de técnicas como apagar los componentes no utilizados y reducir el uso de potencia en escenarios de baja demanda.

5. ¿Para qué se usa PMIC?

Los PMIC se utilizan ampliamente en varios dispositivos electrónicos para administrar y optimizar el uso de energía.En los teléfonos inteligentes, administran la fuente de alimentación para procesadores, pantallas y sensores, adaptándose a los cambios en su actividad.En las computadoras portátiles, controlan la distribución de energía a diferentes componentes, mejorando la eficiencia de la batería.En aplicaciones industriales, los PMIC se utilizan para garantizar que la maquinaria funcione dentro de los límites de energía seguros para evitar el sobrecalentamiento y los desechos de energía.En cada caso, el PMIC ajusta la entrega de energía en la actualidad para satisfacer las demandas dinámicas del sistema al que sirve.
