Guía del chip DS1302 RTC: características, configuración de pines, funcionamiento e interfaz Arduino

Muchos proyectos electrónicos necesitan recordar la hora correcta, incluso cuando la energía está apagada.Aquí es donde resulta útil el chip DS1302 RTC.Es un IC de reloj en tiempo real de bajo costo que puede rastrear segundos, minutos, horas, fecha, mes, año y corrección de años bisiestos hasta 2100. También admite respaldo de batería, una interfaz simple de 3 cables y almacenamiento de datos pequeños a través de su RAM respaldada por batería de 31 × 8.Este artículo analizará las características, el principio de funcionamiento, el circuito operativo y más del DS1302.

Catálogo

Características y especificaciones del DS1302

• Reloj y calendario en tiempo real - Realiza un seguimiento de la corrección de segundos, minutos, horas, fecha, día, mes, año y año bisiesto hasta 2100.

• RAM respaldada por batería de 31 × 8 - Incluye SRAM interna para almacenar pequeñas cantidades de datos durante un corte de energía.

• Interfaz serie de 3 cables - Utiliza una interfaz de comunicación sencilla con pines CE, E/S y SCLK.

• Transferencia de datos en modo ráfaga - Admite operaciones rápidas de lectura y escritura de múltiples bytes para datos de reloj y RAM.

• Bajo consumo de energía - Diseñado para aplicaciones respaldadas por batería con corriente de espera muy baja.

• Soporte de batería de respaldo - Continúa el cronometraje incluso cuando se desconecta la fuente de alimentación principal.

• Lógica compatible con TTL - Compatible con TTL estándar y la mayoría de niveles lógicos de microcontroladores.

• Amplio rango de voltaje de funcionamiento - Funciona de 2,0 V a 5,5 V para una integración flexible del sistema.

• Paquete compacto de 8 pines - Disponible en paquetes DIP de 8 pines y SO de 8 pines para diseños de PCB compactos.

• Soporte de temperatura comercial e industrial - Soporta funcionamiento de 0°C a +70°C (comercial) y hasta -40°C a +85°C (industrial).

• Amplio rango de temperatura de almacenamiento - Puede soportar temperaturas de almacenamiento de -55°C a +125°C.

• Capacidad de soldadura a 260°C - Admite procesos de soldadura estándar durante el ensamblaje de PCB.

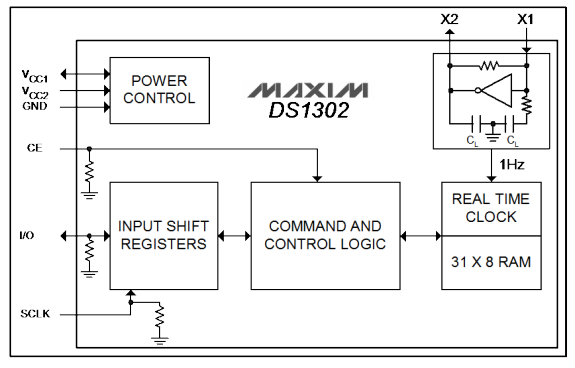

Cómo funciona el chip RTC DS1302

el DS1302 es un chip de reloj en tiempo real (RTC) diseñado para mantener información precisa de la hora y el calendario incluso cuando el sistema principal está apagado.Dentro del chip, un oscilador de cristal de baja frecuencia de 32,768 kHz genera pulsos de sincronización precisos que se dividen internamente para producir segundos, minutos, horas, días, fechas, meses y años en tiempo real.El chip también incluye compensación automática de años bisiestos, lo que le permite realizar un seguimiento correcto de las fechas del calendario hasta el año 2100.

La lógica interna de comando y control gestiona todas las operaciones de cronometraje y la comunicación con el microcontrolador.El DS1302 utiliza una interfaz serie simple de 3 cables que consta de CE (habilitación de chip), E/S (datos) y SCLK (reloj serie).A través de esta interfaz, el microcontrolador puede leer datos de la hora actual o escribir configuraciones de reloj actualizadas en los registros RTC.La función de modo de ráfaga permite transferir rápidamente múltiples bytes de datos de reloj o RAM en un solo ciclo de comunicación.

El DS1302 también contiene 31 × 8 bytes de SRAM respaldada por batería para almacenar pequeñas cantidades de datos del usuario durante un corte de energía.Su circuito interno de control de energía cambia automáticamente entre el suministro principal y la fuente de batería de respaldo.Cuando se retira la alimentación externa, el RTC continúa funcionando con la batería de respaldo, lo que garantiza que el tiempo y los datos almacenados se conserven sin interrupción.

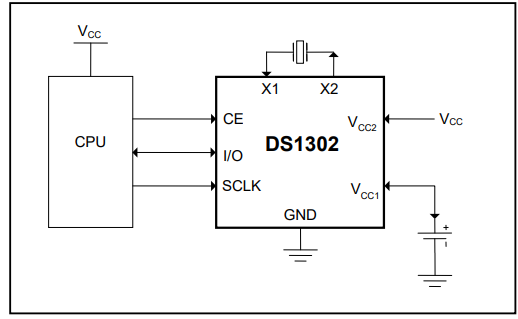

Circuito operativo de DS1302

El circuito operativo DS1302 muestra las conexiones externas básicas necesarias para que el chip RTC funcione dentro de un sistema integrado.El chip se conecta directamente al microcontrolador a través de tres líneas de comunicación: CE, I/O y SCLK.Estas conexiones permiten que el procesador envíe comandos e intercambie datos de tiempo o memoria con el chip RTC durante el funcionamiento del sistema.

Se conecta un cristal de reloj de 32,768 kHz entre los pines X1 y X2 para proporcionar la señal de referencia del reloj necesaria para generar la hora exacta.La ubicación adecuada del cristal es importante porque las trazas largas de PCB o el ruido eléctrico pueden afectar la estabilidad de la sincronización y aumentar la deriva del reloj.

El DS1302 también requiere una fuente de alimentación principal y una fuente de alimentación de respaldo.En la mayoría de los circuitos, VCC2 está conectado al voltaje del sistema primario, mientras que VCC1 está conectado a una batería de tipo botón.Esta disposición de hardware permite al RTC mantener información horaria cuando la alimentación del sistema principal no está disponible.

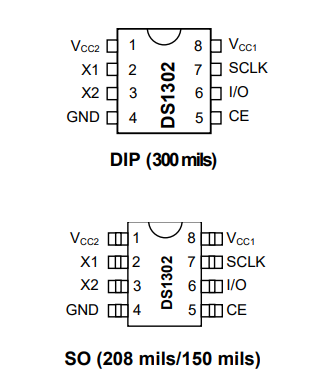

Distribución de pines y diseño de hardware DS1302

Alfiler Número	Alfiler Nombre	Función	Ferretería Nota de diseño
1	VCC2	poder principal entrada de suministro	Conecte este pin al voltaje principal del sistema, generalmente desde el circuito del microcontrolador.
2	X1	cristal entrada del oscilador	Conecta un lado del cristal de 32,768 kHz aquí.Mantenga el rastro corto para una mejor estabilidad.
3	X2	cristal salida del oscilador	Conecte el El otro lado del cristal de 32,768 kHz aquí.Evite colocar señales ruidosas cerca este alfiler.
4	Tierra	suelo	Conéctate al tierra común del circuito.
5	CE	Habilitar chip	Utilizado por el microcontrolador para iniciar la comunicación con el DS1302.
6	E/S	Bidireccional línea de datos	Transfiere datos entre el DS1302 y el microcontrolador.
7	SCLK	Reloj de serie entrada	Recibe reloj pulsos del microcontrolador durante la transferencia de datos.
8	VCC1	Energía de respaldo entrada	Conéctate a un batería de respaldo o supercondensador para mantener el tiempo durante la pérdida de energía.

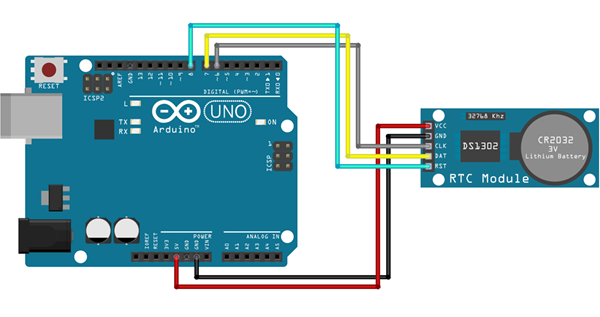

Programación DS1302 e interfaz de microcontrolador

El DS1302 se utiliza ampliamente con microcontroladores porque su sencilla interfaz de 3 cables permite una fácil comunicación con placas de desarrollo como los sistemas Arduino, ESP32, STM32, PIC y AVR.El microcontrolador controla el chip RTC a través de los pines CE, DAT/I/O y CLK/SCLK para leer o actualizar la información de hora y calendario.

DS1302 Pasador del módulo	arduino Chapa ONU	Función
VCC	5V	poder principal suministro
Tierra	Tierra	Terreno común conexión
CLK	Pin digital 2	Reloj de serie señal
DAT	Pin digital 3	Bidireccional comunicación de datos
primero	Pin digital 4	Habilitación de chip / restablecer el control

En una configuración típica de Arduino, el módulo RTC recibe energía directamente de la placa Arduino mientras los pines de comunicación se conectan a los pines de E/S digitales.El microcontrolador envía comandos de reloj y recibe datos en tiempo real a través de la interfaz serie DS1302.La mayoría de los proyectos utilizan bibliotecas Arduino como DS1302 o Rtc de Makuna para simplificar la programación y reducir la complejidad de la comunicación de bajo nivel.

La programación del DS1302 generalmente implica inicializar el RTC, configurar la fecha y hora correctas y leer continuamente registros de tiempo para funciones de visualización o control.Los desarrolladores suelen utilizar el chip en relojes digitales, alarmas, cronómetros, sistemas de asistencia, controladores de automatización y aplicaciones de registro de datos.

Debido a sus sencillos requisitos de hardware y su protocolo de comunicación fácil de usar para principiantes, el DS1302 sigue siendo una solución RTC popular para proyectos de electrónica educativa y diseños de sistemas integrados de bajo costo.

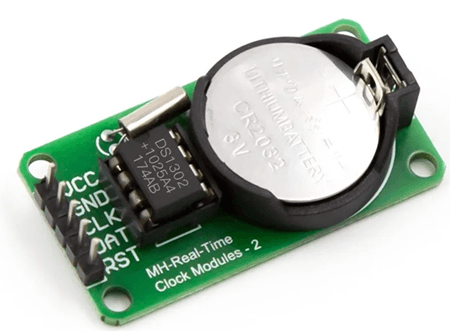

Módulo RTC DS1302

El módulo DS1302 RTC es una placa preparada construida alrededor del chip DS1302.En lugar de cablear por separado el IC desnudo, el cristal, el soporte de la batería de respaldo y las piezas de soporte, el módulo coloca estos componentes en una pequeña PCB.Esto facilita su uso en prototipos, relojes, temporizadores y otros proyectos electrónicos de bajo costo.

Un módulo DS1302 típico incluye el RTC IC, un cristal de 32,768 kHz, un soporte para batería de tipo botón y cabezales de pines para conexión externa.El cristal proporciona la referencia de sincronización, mientras que el soporte de la batería mantiene encendido el circuito del reloj cuando se retira el suministro principal.Esto permite que el módulo conserve los datos de tiempo y calendario durante las interrupciones de energía.

Un detalle importante es el circuito de la batería de respaldo.Algunos módulos DS1302 incluyen una ruta de carga destinada a celdas recargables, pero muchos usuarios instalan una celda de botón CR2032 estándar, que no es recargable.Antes de utilizar el módulo a largo plazo, es importante comprobar si la placa tiene un circuito de carga y elegir el tipo de batería correcto.

DS1302 frente a otros chips RTC

Característica	DS1302	DS1307	DS3231	PCF8563
comunicación Interfaz	serie de 3 hilos	I2C	I2C	I2C
Operando voltaje	2,0 V – 5,5 V	4,5 V – 5,5 V	2,3 V – 5,5 V	1,0 V – 5,5 V
Precisión del reloj	moderado	moderado	muy alto	bueno
Temperatura Compensación	No	No	si	No
Cristal interno	No	No	si	No
Batería de respaldo Soporte	si	si	si	si
RAM interna	31 × 8 bytes	56 bytes	Usuario limitado registros	Sin SRAM
poder Consumo	Bajo	moderado	Bajo	muy bajo
Deriva del tiempo	Mayor deriva posible	Deriva moderada	Deriva muy baja	inferior a DS1307
Ferretería Complejidad	Sencillo	Sencillo	muy simple	Sencillo
Costo	muy bajo	Bajo	superior	Bajo
Mejor caso de uso	relojes básicos y proyectos arduino	RTC heredado aplicaciones	Sincronización de precisión y sistemas de IoT	Consumo ultrabajo dispositivos portátiles

Aplicaciones para el chip RTC DS1302

Relojes digitales y sistemas de calendario.

El DS1302 se usa ampliamente en relojes digitales y sistemas de calendario porque puede mantener información de fecha y hora en tiempo real incluso durante interrupciones de energía.Su soporte de batería de respaldo permite que los relojes continúen funcionando sin reiniciarse después de un corte de energía, lo que lo hace adecuado para relojes LED, calendarios de escritorio, relojes de pared y pantallas de temporizador.

Proyectos Arduino y Electrónica Educativa

El DS1302 es popular en Arduino y en proyectos educativos porque su sencilla interfaz de comunicación de 3 cables facilita la programación RTC para los principiantes.Los estudiantes y aficionados suelen utilizar el chip para aprender sobre sistemas integrados, cronometraje, comunicación en serie y memoria respaldada por baterías.

Sistemas de registro de datos

Muchos sistemas de registro de datos de bajo costo utilizan el DS1302 para agregar marcas de tiempo a las lecturas de los sensores, las mediciones ambientales y los registros operativos de las máquinas.El RTC ayuda a mantener el seguimiento cronológico de eventos incluso cuando el sistema principal pierde energía.En aplicaciones de registro básicas, como monitoreo de temperatura o seguimiento de energía, el DS1302 proporciona un cronometraje confiable sin aumentar significativamente el costo del hardware.

Sistemas de alarma y programación

El DS1302 se usa comúnmente en sistemas de alarma, temporizadores automatizados y controladores de programación donde los eventos deben ocurrir en momentos específicos.Aplicaciones como sistemas de timbre escolar, controladores de riego, recordatorios de medicamentos y temporizadores de electrodomésticos programables utilizan el RTC para mantener una programación precisa durante el funcionamiento continuo.

Automatización del hogar y controladores integrados

Los sistemas de automatización del hogar suelen utilizar el DS1302 para funciones de control basadas en el tiempo, como iluminación automática, programación de ventiladores, monitoreo de seguridad y administración de electrodomésticos.El RTC permite a los controladores integrados ejecutar acciones según el tiempo real en lugar de depender únicamente de temporizadores de software internos.

Dispositivos portátiles que funcionan con baterías

El DS1302 es adecuado para dispositivos electrónicos que funcionan con baterías debido a su bajo consumo de energía en espera y funcionamiento con batería de respaldo.Temporizadores portátiles, instrumentos portátiles, dispositivos de monitoreo compactos y sistemas integrados de bajo consumo utilizan el chip para mantener el tiempo mientras el procesador principal permanece en modo de suspensión o apagado.

Sistemas de Control de Asistencia y Acceso

Los sistemas de asistencia básicos y los dispositivos de control de acceso utilizan el DS1302 para registrar marcas de tiempo para la actividad del usuario, registros y registro de eventos.El RTC ayuda a mantener registros cronológicos precisos incluso después de interrupciones de energía o reinicios del sistema.

Electrónica de consumo de bajo costo

El DS1302 se usa ampliamente en electrónica de consumo de bajo costo, como temporizadores de cocina, relojes electrónicos, controladores de termostato, electrónica para pasatiempos y dispositivos de automatización simples.Muchos fabricantes eligen el chip porque requiere muy pocos componentes externos y al mismo tiempo proporciona una funcionalidad confiable de reloj en tiempo real.

DS1302 Información para realizar pedidos

parte Número	Temperatura Rango	Paquete Tipo
DS1302+	0°C a +70°C	8-PDIP (300 milésimas de pulgada)
DS1302N+	-40°C a +85°C	8-PDIP (300 milésimas de pulgada)
DS1302S+	0°C a +70°C	8-SO (208 milésimas de pulgada)
DS1302SN+	-40°C a +85°C	8-SO (208 milésimas de pulgada)
DS1302Z+	0°C a +70°C	8-SO (150 milésimas de pulgada)
DS1302ZN+	-40°C a +85°C	8-SO (150 milésimas de pulgada)

Cómo elegir el chip RTC adecuado para su proyecto

• Verificar las necesidades de precisión - Utilice DS1302 para sincronización básica;Elija DS3231 para mayor precisión.

• Coincide con la interfaz - DS1302 usa serie de 3 cables, mientras que DS1307, DS3231 y PCF8563 generalmente usan I2C.

• Considere el uso de energía - Elija RTC de bajo consumo para dispositivos portátiles o que funcionan con baterías.

• Verificar soporte de respaldo - Asegúrese de que el RTC pueda mantener la hora cuando la alimentación principal esté apagada.

• Revisar partes externas - DS1302 necesita un cristal externo, mientras que DS3231 tiene un oscilador compensado incorporado.

• Coincide con la aplicación - DS1302 se adapta a relojes, temporizadores y proyectos de aprendizaje;DS3231 se adapta a IoT y registro de datos.

• Equilibre el costo y la confiabilidad - DS1302 es más barato, pero DS3231 es mejor cuando la precisión importa.

Preguntas frecuentes [FAQ]

1. ¿Por qué el DS1302 utiliza una batería de respaldo?

La batería de respaldo mantiene el reloj funcionando cuando la energía principal está apagada.Esto evita que el sistema pierda la hora correcta durante paradas o cortes de energía.

2. ¿Cuál es la principal diferencia entre DS1302 y DS3231?

El DS1302 es más barato y sencillo, pero el DS3231 es más preciso.El DS3231 tiene compensación de temperatura, mientras que el DS1302 depende de un cristal externo.

3. ¿Por qué el diseño de la PCB puede afectar la precisión del DS1302?

El DS1302 utiliza un cristal de 32,768 kHz, que puede verse afectado por ruido o trazas largas de PCB.Colocar el cristal cerca del chip ayuda a reducir la desviación del reloj.

4. ¿Por qué todavía se utiliza el DS1302 en proyectos Arduino?

Es económico, fácil de cablear y cuenta con el respaldo de muchas bibliotecas.Esto lo hace útil para principiantes, estudiantes y proyectos de sincronización simples.

5. ¿Cómo ayuda el modo ráfaga al DS1302?

El modo ráfaga permite que el chip transfiera varios bytes de tiempo o datos RAM en una sola operación.Esto hace que la lectura y escritura de datos sea más rápida y sencilla.

6. ¿Por qué algunos módulos DS1302 tienen problemas de seguridad con la batería?

Algunos módulos incluyen un circuito de carga, pero muchos usuarios instalan baterías CR2032 no recargables.Cargar una batería no recargable puede causar daños o fugas.

7. ¿Cómo ayuda el DS1302 a los sistemas de bajo consumo?

El DS1302 puede mantener el tiempo usando una corriente de respaldo muy baja.Esto ayuda a que los dispositivos que funcionan con baterías mantengan el tiempo incluso cuando el procesador principal está apagado.

8. ¿Por qué utilizar un chip RTC en lugar de sincronización por software?

La sincronización del software se detiene cuando el microcontrolador se reinicia, se pone en suspensión o pierde energía.Un chip RTC mantiene el tiempo de forma independiente utilizando energía de respaldo.
