Todo lo que necesita saber sobre el transistor 2N3055

¿Qué es el transistor de potencia NPN 2N3055 2N3055 Solid State Inc. TRANS NPN 60V 15A TO3 In Stock: 36968 pcs ?Este artículo analizará el transistor 2N3055 en detalle, incluidas sus características básicas, distribución de pines, especificaciones, características, principios de funcionamiento, aplicaciones, prácticas operativas seguras, modelos equivalentes y comparaciones con dispositivos similares como el TIP3055 TIP3055 NTE Electronics, Inc TRANS NPN 100V 15A TO218 In Stock: 52469 pcs .

Catálogo

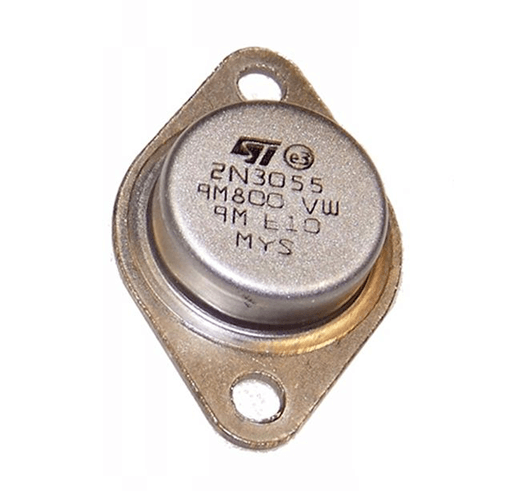

Transistor básico 2N3055

el 2N3055 2N3055 Solid State Inc. TRANS NPN 60V 15A TO3 In Stock: 36968 pcs El transistor de potencia NPN de ONSEMI es un conocido transistor de unión bipolar de silicio diseñado para aplicaciones de alta potencia y alta corriente.Se utiliza ampliamente en fuentes de alimentación lineales, amplificadores de potencia, controladores de motores y circuitos de control industrial donde se requiere confiabilidad y durabilidad.Su clásico paquete metálico TO-3 (TO-204AA) proporciona una excelente disipación de calor, lo que lo hace adecuado para condiciones de funcionamiento exigentes.

el 2N3055G 2N3055G onsemi TRANS NPN 60V 15A TO204 In Stock: 13388 pcs es la versión libre de Pb (que cumple con RoHS) del 2N3055 y ofrece las mismas características eléctricas y rendimiento, diferenciándose solo en el cumplimiento ambiental.Ambas versiones son totalmente intercambiables en diseños de circuitos.

Si está interesado en comprar el transistor de potencia NPN 2N3055 o 2N3055G, no dude en contactarnos para conocer precios y disponibilidad.

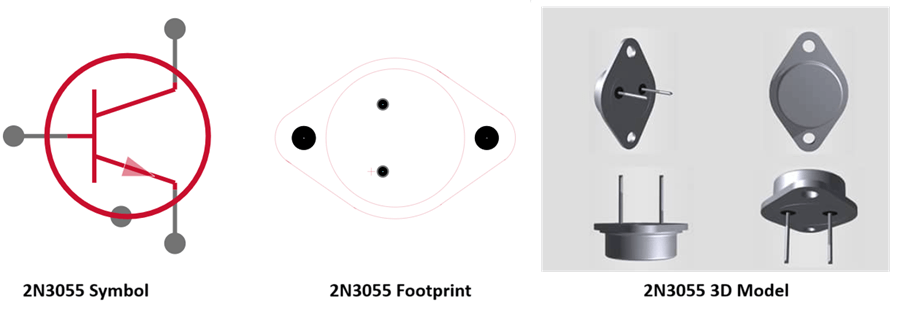

Modelos CAD de transistores 2N3055

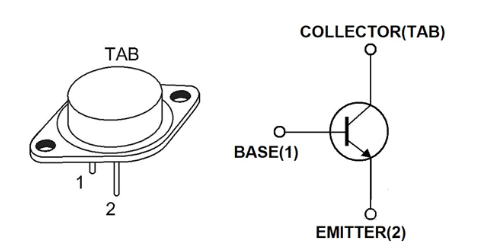

Detalles de distribución de pines del transistor 2N3055

Alternativas y modelo equivalente

• MJ15003 MJ15003 Solid State Inc. TRANS NPN 140V 20A TO3 In Stock: 11934 pcs

• MJ15015 MJ15015 NTE Electronics, Inc TRANS NPN 120V 15A TO3 In Stock: 4509 pcs

• MJ15016 MJ15016 NTE Electronics, Inc TRANS PNP 120V 15A TO3 In Stock: 26962 pcs

• MJ15024 MJ15024 Solid State Inc. TRANS NPN 250V 16A TO3 In Stock: 8864 pcs

• MJ21194 MJ21194 ONSEMI MJ21194 ON In Stock: 8650 pcs

• MJ21196 MJ21196 ON MJ21196 ON In Stock: 28792 pcs

• MJ802 MJ802 NTE Electronics, Inc TRANS NPN 90V 30A TO204 In Stock: 20186 pcs

• MJ4502 MJ4502 NTE Electronics, Inc TRANS PNP 100V 30A TO204 In Stock: 3887 pcs

• 2N3771 2N3771 NTE Electronics, Inc TRANS NPN 40V 30A TO3 In Stock: 31476 pcs

• 2N3772 2N3772 NTE Electronics, Inc TRANS NPN 60V 20A TO204 In Stock: 38979 pcs

• CONSEJO3055

• BD249 BD249 ST BD249 ST In Stock: 38721 pcs

• BD249A

• BD249B BD249B MOTOROLA BD249B MOT In Stock: 42463 pcs

• BD249C BD249C FAIRCHILD BD249C ST In Stock: 49591 pcs

• 2N5885 2N5885 Solid State Inc. TRANS NPN 60V 25A TO3 In Stock: 11505 pcs

• 2N5886 2N5886 NTE Electronics, Inc TRANS NPN 80V 25A TO204 In Stock: 33327 pcs

• 2N5884 2N5884 NTE Electronics, Inc TRANS PNP 80V 25A TO204 In Stock: 36570 pcs

• 2N3055H 2N3055H onsemi TRANS NPN 60V 15A TO204 In Stock: 4589 pcs

Especificaciones del transistor 2N3055

Características del transistor 2N3055

Alta capacidad de corriente del colector

El 2N3055 2N3055 Solid State Inc. TRANS NPN 60V 15A TO3 In Stock: 36968 pcs puede manejar corrientes de colector de hasta 15 A, lo que lo hace adecuado para aplicaciones de alta corriente, como fuentes de alimentación lineales, amplificadores de potencia de audio, controladores de motores y cargadores de baterías.Esta capacidad permite que el transistor impulse cargas pesadas de manera confiable sin estrés excesivo cuando se disipa adecuadamente.

Disipación de alta potencia

Con una disipación de potencia máxima de alrededor de 115 W, el 2N3055 está diseñado para funcionar en entornos de alta potencia.Esta característica le permite gestionar una cantidad significativa de calor generado durante el funcionamiento, especialmente en circuitos reguladores y amplificadores lineales donde se requiere un manejo continuo de potencia.

Robusto paquete de metal TO-3

El clásico paquete de latas de metal TO-3 (TO-204AA) proporciona excelente resistencia mecánica y rendimiento térmico.La carcasa metálica permite una transferencia de calor eficiente a un disipador térmico, lo que mejora la confiabilidad y extiende la vida operativa del transistor en condiciones exigentes.

Clasificaciones de voltaje moderado

El transistor admite un voltaje colector-emisor (VCEO) de 60 V y un voltaje colector-base (VCBO) de 100 V. Estas clasificaciones hacen que el 2N3055 sea ideal para aplicaciones de energía de voltaje bajo a medio que se encuentran comúnmente en sistemas industriales y de audio.

Operación de energía de baja frecuencia

Con una frecuencia de transición (fT) de aproximadamente 2,5 MHz, el 2N3055 está optimizado para aplicaciones de baja frecuencia y CC en lugar de conmutación de alta velocidad.Esto lo hace particularmente efectivo en amplificadores lineales y circuitos de regulación de potencia.

Ganancia de corriente CC estable

El dispositivo ofrece una ganancia de corriente CC (hFE) mínima de aproximadamente 20, lo que proporciona características de amplificación estables.Esta ganancia predecible simplifica el diseño del circuito y garantiza un rendimiento constante en todas las condiciones de funcionamiento.

Amplio rango de temperatura de funcionamiento

El 2N3055 funciona en un amplio rango de temperaturas de -65 °C a +150 °C, lo que le permite funcionar de manera confiable en entornos industriales y exteriores hostiles cuando se enfría adecuadamente.

Transistor 2N3055 trabajando en circuito

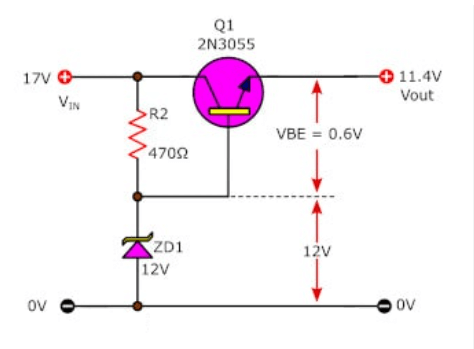

Transistor 2N3055 como regulador de voltaje simple basado en Zener

En el primer diagrama, el 2N3055 2N3055 Solid State Inc. TRANS NPN 60V 15A TO3 In Stock: 36968 pcs se utiliza como transistor de paso en serie para regular el voltaje.Un diodo Zener proporciona un voltaje de referencia fijo (12 V) en la base del transistor a través de una resistencia.Debido a que la unión base-emisor del 2N3055 cae entre 0,6 y 0,7 V, el voltaje de salida en el emisor se vuelve ligeramente más bajo que el voltaje Zener (alrededor de 11,3 a 11,4 V).Cuando la corriente de carga cambia, el 2N3055 ajusta su conducción automáticamente, permitiendo que fluya más o menos corriente mientras mantiene un voltaje de salida casi constante.Este circuito demuestra cómo el 2N3055 maneja una corriente más alta que un diodo Zener solo, mejorando la capacidad de conducción de carga.

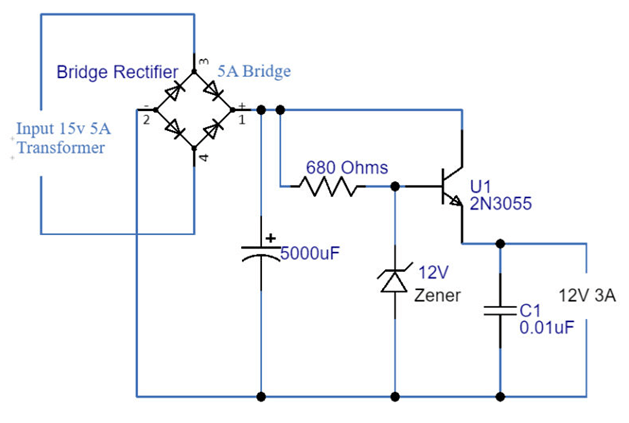

Transistor 2N3055 como fuente de alimentación regulada lineal

En el segundo diagrama, el 2N3055 opera con una fuente de alimentación lineal completa.Un transformador de CA reduce la tensión de la red, que luego se convierte en CC mediante un puente rectificador.Un condensador electrolítico grande suaviza la CC rectificada para reducir la ondulación.El diodo Zener nuevamente establece un voltaje de referencia estable para la base del 2N3055 a través de una resistencia.Actuando como un elemento de paso, el 2N3055 suministra alta corriente a la carga mientras mantiene una salida regulada de aproximadamente 12 V. Un pequeño capacitor adicional en la salida mejora la estabilidad y la supresión de ruido.Este circuito resalta la fortaleza del 2N3055 al entregar alta corriente con buen manejo térmico, lo que lo hace adecuado para fuentes de alimentación de banco y fuentes de CC industriales.

Aplicaciones de transistores 2N3055

• Fuentes de alimentación reguladas lineales

• Transistor de paso en serie en reguladores de voltaje

• Etapas de salida del amplificador de potencia de audio

• Diseños de fuentes de alimentación de banco

• Fuentes de alimentación CC de alta corriente

• Cargadores de baterías

• Controladores de motores de CC

• Controladores de relés y solenoides

• Circuitos de control industriales

• Etapas de salida del inversor y UPS

• Amplificadores de potencia para señales de baja frecuencia.

• Circuitos de refuerzo de corriente

• Circuitos electrónicos de control de carga y corriente.

• Circuitos estabilizadores de voltaje

2N3055 Operación segura

Para operar el 2N3055 2N3055 Solid State Inc. TRANS NPN 60V 15A TO3 In Stock: 36968 pcs de manera segura, es esencial una gestión adecuada del calor.Debido a que este transistor puede disipar alta potencia, se debe montar en un disipador de calor adecuado usando grasa térmica y se debe aplicar aislamiento eléctrico si la caja conectada al colector puede entrar en contacto con metal conectado a tierra.Una refrigeración inadecuada puede provocar rápidamente una fuga térmica y fallos del dispositivo.

Durante el funcionamiento se deben respetar siempre los límites de tensión y corriente.Exceder el voltaje máximo colector-emisor o la corriente del colector puede dañar permanentemente el transistor.Los diseñadores también deben asegurarse de que el 2N3055 funcione dentro de su área de operación segura (SOA), especialmente en aplicaciones lineales donde tanto el voltaje como la corriente están presentes simultáneamente.

El control adecuado de la transmisión base es igualmente importante.Limitar la corriente de base con una resistencia adecuada evita un accionamiento excesivo que podría sobrecalentar el dispositivo.En los circuitos amplificadores y de fuente de alimentación, agregar componentes protectores como fusibles o resistencias limitadoras de corriente mejora aún más la confiabilidad y la estabilidad a largo plazo.

Comparación: 2N3055 frente a TIP3055

Parámetro	2N3055 2N3055 Solid State Inc. TRANS NPN 60V 15A TO3 In Stock: 36968 pcs	CONSEJO3055
Tipo de transistor	BJT de alimentación NPN	BJT de alimentación NPN
Tecnología	Silicio	Silicio
Paquete	A-3 (TO-204AA, lata de metal)	A-218 / A-247 (plástico)
Estilo de montaje	agujero pasante, montaje en chasis	agujero pasante, montaje en placa de circuito impreso
Coleccionista máximo Actual (CI)	15 A	15 A
Colector-Emisor Voltaje (VCEO)	60 voltios	60 voltios
Base de coleccionista Voltaje (VCBO)	100 voltios	100 voltios
Base emisora Voltaje (VEBO)	7V	7V
poder Disipación (PD)	115 vatios	90 vatios
Ganancia de corriente CC (hFE mín.)	20	20
Transición Frecuencia (pies)	~2,5MHz	~2,5MHz
Térmica Resistencia	Más bajo (mejor refrigeración mediante caja metálica)	Superior (plástico paquete)
Coleccionista Conexión	Caso = Coleccionista	Pasador central = Coleccionista
disipador de calor Requisito	Obligatorio	Obligatorio
Típico Aplicaciones	Fuentes de alimentación lineales, amplificadores de audio, potencia industrial	Fuentes de alimentación lineales, amplificadores de audio, diseños de PCB
Mecanico Robustez	muy alto	moderado
Compatible con PCB	No	si

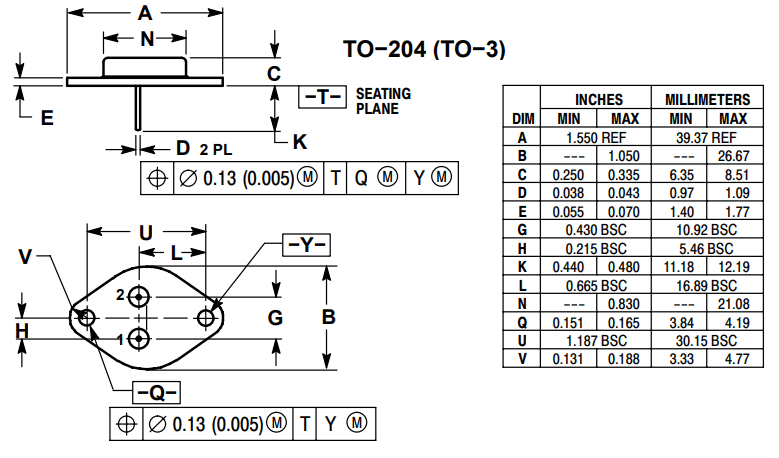

2N3055 Dimensiones mecánicas

Ventajas y limitaciones

2N3055 Ventajas

• Alta capacidad de corriente del colector

• Alto índice de disipación de potencia

• Paquete metálico TO-3 resistente y duradero

• Excelente disipación de calor con un disipador térmico adecuado

• Rendimiento confiable en aplicaciones lineales

• Polarización simple y diseño de circuito sencillo

• Amplio rango de temperatura de funcionamiento

• Ampliamente disponible y de bajo costo

• Bien documentado y probado en la industria

Limitaciones de 2N3055

• Baja frecuencia de transición (no adecuada para conmutación de alta velocidad)

• Clasificación de voltaje limitada en comparación con los transistores de potencia modernos

• Gran tamaño físico

• Requiere un disipador de calor voluminoso

• No es ideal para reguladores de conmutación de alta eficiencia

• Menor ganancia en comparación con los BJT y MOSFET modernos

• Colector conectado a una caja metálica (necesita aislamiento en muchos diseños)

Fabricante

ONSEMI fabrica el 2N3055 2N3055 Solid State Inc. TRANS NPN 60V 15A TO3 In Stock: 36968 pcs utilizando procesos probados de transistores de potencia bipolares de alto volumen diseñados para brindar confiabilidad a largo plazo y un rendimiento estable.Sus capacidades incluyen fabricación de silicio de precisión, fijación robusta de matriz y ensamblaje en el paquete metálico TO-3 (TO-204AA) para admitir alta corriente y una disipación de calor eficiente.ONSEMI también proporciona pruebas eléctricas, térmicas y de confiabilidad exhaustivas, admite versiones que cumplen con RoHS, como el 2N3055G 2N3055G onsemi TRANS NPN 60V 15A TO204 In Stock: 13388 pcs , y mantiene ciclos de vida prolongados de los productos para servir aplicaciones industriales, de suministro de energía y de sistemas heredados.

Hoja de datos PDF

2N3055 Hoja de datos:

Preguntas frecuentes [FAQ]

1. ¿Se puede utilizar el transistor 2N3055 en paralelo para obtener corriente más alta?

Sí, se pueden conectar varios transistores 2N3055 en paralelo, pero se requieren resistencias de emisor pequeñas para equilibrar la corriente y evitar el descontrol térmico.

2. ¿Qué tamaño de disipador térmico se recomienda para un transistor 2N3055?

El tamaño del disipador de calor depende de la disipación de energía, pero las aplicaciones lineales de alta corriente generalmente requieren un disipador de calor con aletas grandes con una resistencia térmica inferior a 1 °C/W.

3. ¿El 2N3055 es adecuado para fuentes de alimentación conmutadas?

No, el 2N3055 no es ideal para conmutación de alta frecuencia debido a su baja frecuencia de transición y sus características de conmutación lenta.

4. ¿Cómo se prueba un transistor 2N3055 con un multímetro?

Puede probarlo en modo diodo verificando las uniones base-emisor y base-colector para detectar caídas normales de voltaje del diodo y asegurándose de que no haya cortocircuitos entre el colector y el emisor.

5. ¿Por qué el 2N3055 necesita una arandela aislante en un disipador de calor?

La carcasa metálica está conectada eléctricamente al colector, por lo que el aislamiento evita cortocircuitos cuando se monta en disipadores térmicos compartidos o conectados a tierra.

6. ¿Qué causa que los transistores 2N3055 fallen con mayor frecuencia?

Las causas comunes incluyen sobrecalentamiento, operación fuera del área de operación segura (SOA), control de corriente de base insuficiente y disipador de calor deficiente.

7. ¿Se sigue fabricando el 2N3055 en la actualidad?

Sí, el 2N3055 todavía lo producen fabricantes como ON Semiconductor debido a la demanda continua en diseños industriales y heredados.

8. ¿Cómo cambia la ganancia de un 2N3055 con corriente alta?

La ganancia de corriente cae significativamente con corrientes de colector altas, lo cual es normal para los BJT de potencia y debe considerarse durante el diseño del circuito.
