Guía de tipos de convertidores DC-DC y topologías de conversión de energía

Los convertidores CC-CC son circuitos de potencia electrónicos que cambian un nivel de voltaje CC a otro nivel de voltaje CC.Muchos dispositivos electrónicos y sistemas de energía no funcionan con el mismo voltaje.Algunos circuitos necesitan un voltaje más bajo para procesadores y sensores, mientras que otros requieren un voltaje más alto para motores, sistemas de comunicación o distribución de energía.Los convertidores CC-CC ayudan a proporcionar energía estable, eficiente y controlada al tiempo que reducen la pérdida de energía y la generación de calor.Se utilizan diferentes diseños de convertidores según los requisitos de voltaje, el nivel de potencia, la eficiencia, la seguridad y la complejidad del sistema.Este artículo explica los principales tipos de convertidores CC-CC, incluidos los diseños aislados y no aislados.

Catálogo

Principales tipos de convertidores CC-CC

Los convertidores CC-CC se pueden dividir en dos categorías principales: convertidores aislados y no aislados.La diferencia entre ellos se basa principalmente en si el lado de entrada y el lado de salida están separados eléctricamente.Cada tipo está diseñado para diferentes requisitos de conversión de voltaje, niveles de seguridad, rangos de potencia y entornos de aplicación.Algunos sistemas se centran en un tamaño compacto y alta eficiencia, mientras que otros requieren aislamiento eléctrico por motivos de seguridad, reducción de ruido o protección de circuitos sensibles.

Convertidores CC-CC aislados

Los convertidores CC-CC aislados utilizan un transformador para separar eléctricamente los lados de entrada y salida.Este aislamiento ayuda a mejorar la seguridad, reducir los problemas del circuito de tierra y proteger los circuitos sensibles de fallas eléctricas o picos de voltaje.Debido a que el transformador también transfiere energía, los convertidores aislados se usan comúnmente en sistemas de alto voltaje, equipos industriales, dispositivos médicos, hardware de telecomunicaciones, sistemas EV y fuentes de alimentación para servidores.En aplicaciones prácticas, los convertidores aislados suelen ser los preferidos cuando los equipos deben cumplir estrictos estándares de seguridad eléctrica o cuando diferentes partes del sistema operan con potenciales de tierra separados.

Convertidores CC-CC no aislados

Los convertidores CC-CC no aislados no utilizan aislamiento de transformador.La entrada y la salida comparten la misma tierra eléctrica, lo que permite que el diseño sea más pequeño, más simple, más rápido y, por lo general, más eficiente para aplicaciones de potencia baja a media.Los tipos de convertidores no aislados comunes incluyen convertidores reductores, elevadores, reductores-impulsores, Ćuk, SEPIC, Zeta y de alta ganancia, como los diseños de inductores entrelazados o acoplados.Debido a que evitan el aislamiento del transformador, a menudo logran menores costos y mayor densidad de potencia.

Tipos comunes de convertidores CC-CC aislados

Convertidor de retorno

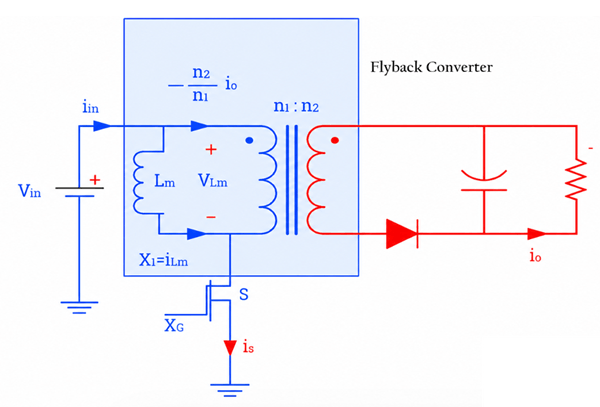

Un convertidor flyback es un convertidor CC-CC aislado que utiliza un transformador para transferir energía desde la entrada a la salida mientras proporciona aislamiento eléctrico.Según el diagrama, cuando el interruptor S se enciende, la corriente fluye a través del devanado primario y almacena energía en la inductancia magnetizante (Lm) del transformador.Durante este tiempo, el diodo de salida está APAGADO.Cuando el interruptor se apaga, la energía almacenada se transfiere al devanado secundario, el diodo se enciende y la energía fluye hacia el capacitor de salida y la carga.El convertidor utiliza componentes como un transformador con relación de vueltas (n1:n2), transistor de conmutación, diodo, condensador e inductancia magnética.Los convertidores Flyback se diseñan comúnmente para aplicaciones de potencia baja a media, y normalmente funcionan desde unos pocos vatios hasta alrededor de 150 W, con voltajes de entrada que van desde fuentes de CC bajas hasta fuentes de alimentación CA-CC de alto voltaje, según el diseño.

Convertidor directo

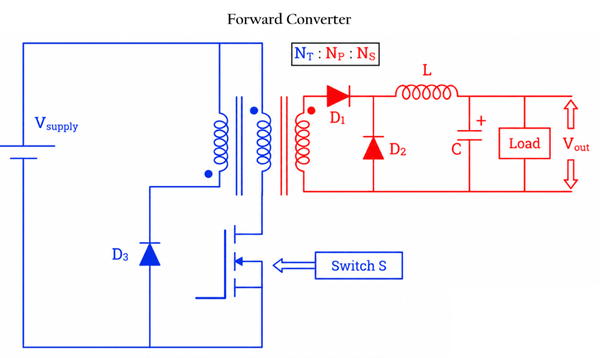

Un convertidor directo transfiere energía directamente desde el devanado primario del transformador al devanado secundario mientras el interruptor S está en ON.En la imagen, la fuente de alimentación de entrada (Vsupply) envía energía a través del transformador cuando se activa el interruptor.Luego, el devanado secundario entrega energía a través del diodo D1, mientras que el inductor de salida L y el capacitor C suavizan el voltaje antes de que llegue a la carga.Cuando el interruptor se apaga, el diodo D2 mantiene el flujo de corriente hacia la carga, lo que ayuda a estabilizar la salida.El devanado de reinicio adicional y el diodo D3 ayudan a restablecer el flujo magnético del transformador para evitar la saturación del núcleo.

En comparación con un convertidor flyback, un convertidor directo generalmente ofrece una ondulación de salida más baja, mejor eficiencia y rendimiento mejorado para aplicaciones de potencia media a alta.Se utiliza comúnmente en fuentes de alimentación industriales, sistemas de telecomunicaciones, servidores y diseños SMPS de alta eficiencia, y normalmente funcionan desde decenas hasta varios cientos de vatios, según el diseño del circuito.

Convertidor push-pull

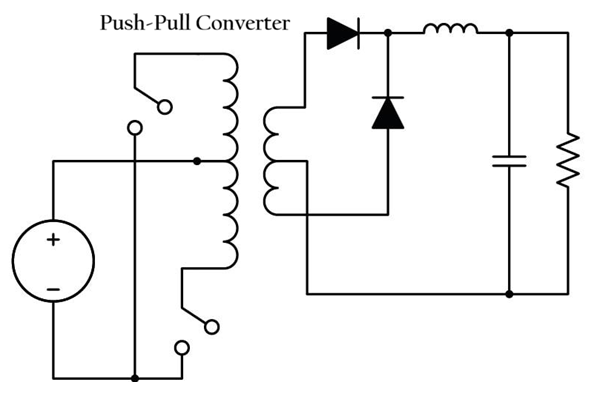

Un convertidor push-pull es un convertidor CC-CC aislado que utiliza dos transistores de conmutación para accionar alternativamente lados opuestos del devanado primario de un transformador con derivación central.En una imagen típica de un convertidor push-pull, el transformador se coloca en el centro, mientras que los dos interruptores funcionan uno a la vez, creando un flujo de corriente alterna a través del devanado primario.Esta operación alterna permite que la energía se transfiera eficientemente al lado secundario, donde los diodos rectificadores y los filtros de salida convierten la señal de CA de alta frecuencia en un voltaje de salida de CC estable.

En comparación con los convertidores flyback y forward, los convertidores push-pull son más adecuados para aplicaciones de potencia media a alta porque proporcionan una mejor utilización del transformador, una mayor eficiencia y un mejor manejo de la potencia.La topología también ayuda a reducir el tamaño del transformador ya que ambas mitades del núcleo del transformador se utilizan durante la operación.Los convertidores push-pull se utilizan comúnmente y varían desde decenas hasta varios cientos de vatios, según la frecuencia de conmutación y el diseño del transformador.

Convertidor de medio puente

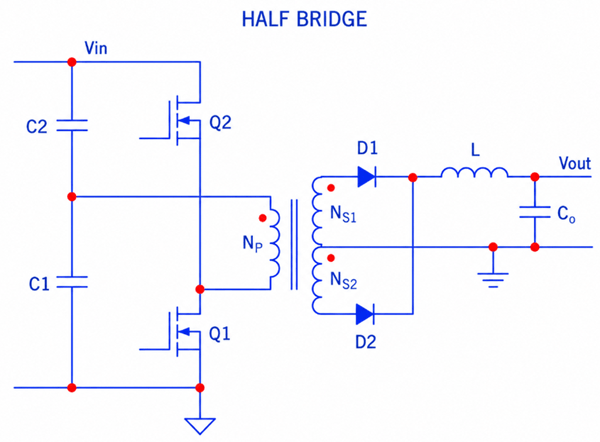

Un convertidor de medio puente es un convertidor CC-CC aislado que se utiliza comúnmente en fuentes de alimentación conmutadas de potencia media a alta.En la imagen, dos transistores de conmutación (Q1 y Q2) funcionan alternativamente para accionar el devanado primario del transformador (Np).Los condensadores C1 y C2 dividen el voltaje de entrada (Vin) en dos mitades, lo que permite que los interruptores apliquen pulsos de voltaje alterno al transformador.En el lado secundario, la salida del transformador es rectificada por los diodos D1 y D2, luego filtrada por el inductor L y el capacitor Co para producir un voltaje de salida de CC estable (Vout).

Los puntos rojos en los devanados del transformador indican la polaridad del devanado para el correcto funcionamiento de las fases.En comparación con un convertidor push-pull, la topología de medio puente reduce la tensión de voltaje en los transistores de conmutación porque cada interruptor normalmente ve solo aproximadamente la mitad del voltaje de entrada.

Convertidor de puente completo

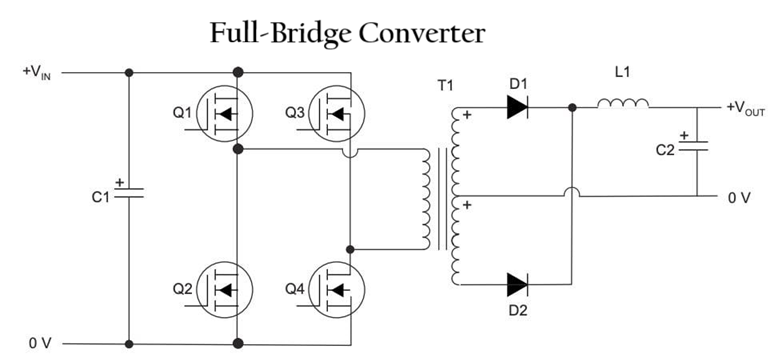

Imagen de topología del convertidor de puente completo (también llamado convertidor de puente H).El diagrama muestra los cuatro transistores de conmutación (Q1, Q2, Q3 y Q4) dispuestos en una configuración de puente alrededor del devanado primario del transformador, que es la característica principal de un convertidor de puente completo.Los interruptores funcionan en pares alternos, típicamente Q1 con Q4 y Q2 con Q3, para aplicar voltaje alterno a través del transformador T1.En el lado secundario, los diodos D1 y D2 rectifican la salida del transformador, mientras que el inductor L1 y el condensador C2 suavizan la tensión de salida.Los convertidores de puente completo se utilizan comúnmente en convertidores CC-CC de alta potencia y sistemas SMPS porque brindan alta eficiencia, mejor utilización del transformador y soporte para aplicaciones de energía a nivel de kilovatios.

Convertidor resonante

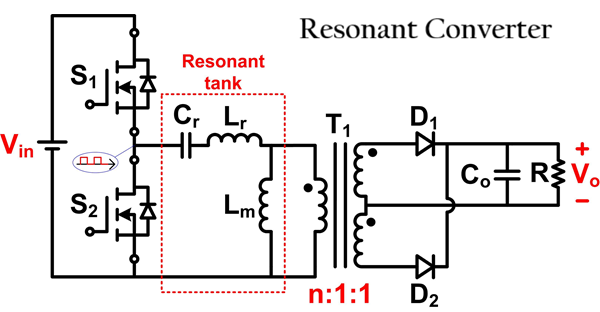

Un convertidor CC-CC resonante es un convertidor aislado de alta eficiencia que utiliza un circuito resonante, llamado tanque resonante, para transferir energía con menor pérdida de conmutación y ruido eléctrico reducido.En la imagen, los interruptores S1 y S2 generan alternativamente señales de conmutación de alta frecuencia a partir del voltaje de entrada (Vin).El tanque resonante, formado por el condensador resonante Cr, el inductor resonante Lr y la inductancia magnetizante Lm, crea un flujo de corriente suave de tipo sinusoidal en lugar de transiciones de conmutación bruscas.

Esto ayuda a reducir el calor y el estrés de conmutación en los MOSFET.El transformador T1 proporciona aislamiento eléctrico y conversión de voltaje, mientras que los diodos D1 y D2 rectifican la señal de CA del lado secundario en voltaje de salida de CC (Vo).Capacitor Co filtra la salida para suministrar energía CC estable a la carga R. Los convertidores resonantes se usan ampliamente en aplicaciones de alta eficiencia, como fuentes de alimentación para servidores, fuentes de alimentación para juegos, cargadores de vehículos eléctricos, sistemas de telecomunicaciones y diseños SMPS de alto rendimiento porque admiten técnicas de conmutación suave como ZVS (conmutación de voltaje cero), que mejora la eficiencia y reduce la EMI en frecuencias de conmutación altas.

Tipos comunes de convertidores CC-CC no aislados

Topologías convencionales/básicas

Convertidor de dólares

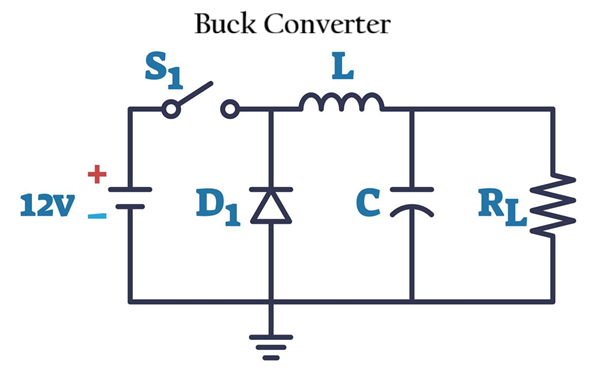

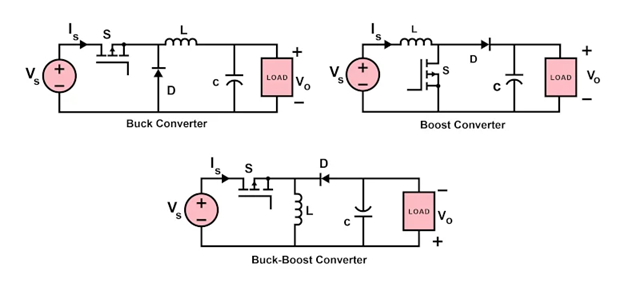

Un convertidor reductor reduce un voltaje de entrada más alto a un voltaje de salida más bajo con alta eficiencia.En la imagen, la fuente de entrada de 12 V suministra energía al circuito a través del interruptor S1.Cuando S1 se activa, la corriente fluye a través del inductor L, que almacena energía mientras suministra energía a la resistencia de carga RL y al condensador de carga C.

Cuando el interruptor se apaga, el inductor libera su energía almacenada a través del diodo D1, lo que permite que la corriente continúe fluyendo hacia la carga aunque el interruptor esté abierto.El condensador C suaviza el voltaje de salida y reduce la ondulación.Al controlar el tiempo de ENCENDIDO y APAGADO del interruptor, llamado ciclo de trabajo, el convertidor regula el voltaje de salida a un nivel más bajo que el voltaje de entrada.

Convertidor de impulso

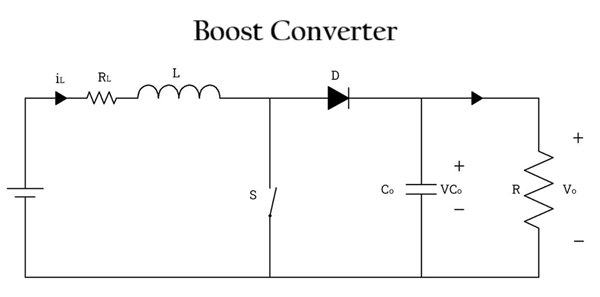

Un convertidor elevador es un convertidor CC-CC no aislado que aumenta el voltaje de entrada a un voltaje de salida más alto.En la imagen, el inductor L, el interruptor S, el diodo D, el condensador Co y la resistencia de carga R trabajan juntos para aumentar el voltaje.Cuando el interruptor S se enciende, la corriente fluye a través del inductor y la energía se almacena en su campo magnético mientras el diodo bloquea la corriente del lado de salida.Cuando el interruptor se apaga, el inductor libera su energía almacenada a través del diodo D al capacitor de salida y la carga.El voltaje del inductor liberado se suma al voltaje de entrada, creando un voltaje de salida (Vo) más alto que la fuente de entrada.El condensador Co suaviza el voltaje de salida y reduce la ondulación.

Convertidor Buck-Boost

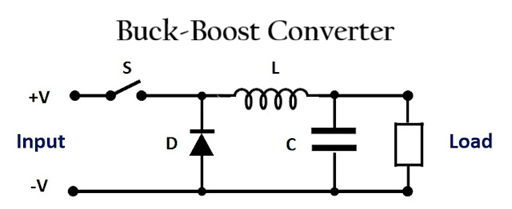

Un convertidor reductor-elevador puede reducir o aumentar el voltaje de entrada.En la imagen, el interruptor S controla cómo se mueve la energía a través del circuito.Cuando S se enciende, la corriente fluye desde la entrada a través del inductor L, por lo que el inductor almacena energía.Durante este tiempo, el diodo D tiene polarización inversa y el condensador C suministra energía a la carga.Cuando S se apaga, el inductor libera su energía almacenada a través del diodo al capacitor y la carga.Esto permite que el circuito produzca un voltaje de salida que puede ser mayor o menor que el de entrada, según el ciclo de trabajo.Esta topología es útil para sistemas alimentados por baterías donde el voltaje de entrada puede aumentar o disminuir durante el funcionamiento.

Convertidores CC-CC no aislados avanzados y de alta ganancia

Los convertidores CC-CC no aislados avanzados y de alta ganancia están diseñados para aplicaciones que requieren mayores relaciones de conversión de voltaje, mayor eficiencia, menor ondulación o mayor manejo de potencia que los convertidores reductores y elevadores estándar.el Salida positiva Super Lift Luo (POSLL) El convertidor aumenta el voltaje a través de una técnica de elevación de capacitor mientras mantiene la polaridad de salida positiva, lo que lo hace útil para aplicaciones de alto aumento. Convertidores cuadráticos Logre una ganancia de voltaje mucho mayor combinando múltiples etapas de conversión, lo que permite un gran aumento o reducción de voltaje sin ciclos de trabajo extremadamente altos.

Convertidores de inductor acoplado Utilice inductores unidos magnéticamente para mejorar la ganancia de voltaje, reducir el estrés de conmutación y aumentar la eficiencia en diseños compactos. Convertidores entrelazados Utilice múltiples fases de conmutación que funcionen en paralelo para distribuir la corriente de manera más uniforme, reducir la ondulación de entrada y salida, mejorar el rendimiento térmico y admitir sistemas de mayor potencia.

Cómo funcionan los convertidores CC-CC en aplicaciones reales

Vehículos eléctricos (EV)

Los convertidores CC-CC en vehículos eléctricos convierten la energía de la batería de alto voltaje en voltajes más bajos que necesitan los sistemas de iluminación, módulos de información y entretenimiento, sensores, controladores y electrónica auxiliar.Estos convertidores deben funcionar con alta eficiencia porque la pérdida de energía afecta directamente la autonomía y el rendimiento térmico.Los sistemas EV también requieren una regulación de voltaje estable durante la aceleración rápida, el frenado regenerativo y las fluctuaciones del voltaje de la batería.

Sistemas de energía solar y energías renovables

Los sistemas de energía solar y renovable utilizan convertidores CC-CC para regular los voltajes de entrada inestables de los paneles solares, las baterías y los sistemas de almacenamiento de energía.Los convertidores de alta ganancia se utilizan a menudo porque el voltaje del panel solar cambia con la intensidad y la temperatura de la luz solar.

Electrónica alimentada por baterías

Los dispositivos electrónicos que funcionan con baterías dependen de convertidores CC-CC para proporcionar un voltaje estable incluso cuando el voltaje de la batería cae durante la descarga.Los teléfonos inteligentes, las computadoras portátiles, los drones, los dispositivos médicos portátiles y los dispositivos electrónicos portátiles comúnmente usan convertidores reductores, elevadores o reductores para mejorar la duración de la batería y reducir la pérdida de energía.

Sistemas industriales y de automatización

Los sistemas industriales utilizan convertidores CC-CC para alimentar PLC, sensores, módulos de comunicación, controladores de motores y controladores de automatización.Estos entornos suelen contener ruido eléctrico, picos de tensión y cargas de conmutación pesadas, por lo que los convertidores deben mantener un funcionamiento estable en condiciones adversas.

IoT y dispositivos integrados

Los sistemas integrados y de IoT utilizan convertidores CC-CC para gestionar la energía de manera eficiente en dispositivos electrónicos compactos de bajo consumo.Dispositivos como sensores inteligentes, módulos inalámbricos, microcontroladores y sistemas de computación de vanguardia a menudo funcionan con baterías o rieles eléctricos de bajo voltaje.

Factores clave de rendimiento de los convertidores CC-CC

• Eficiencia - Mide la eficacia con la que el convertidor transfiere la potencia de entrada a la salida con una mínima pérdida de energía y generación de calor.

• Regulación de voltaje - Describe qué tan estable permanece el voltaje de salida durante cambios en el voltaje de entrada o las condiciones de carga.

• Frecuencia de conmutación - Una frecuencia de conmutación más alta puede reducir el tamaño del componente, pero puede aumentar las pérdidas de conmutación y la EMI.

• Densidad de potencia - Se refiere a cuánta potencia puede entregar el convertidor dentro de un tamaño físico compacto.

• Rendimiento térmico - Indica qué tan bien el convertidor gestiona el calor durante el funcionamiento continuo.

• Tensión de ondulación y ruido - Mide fluctuaciones de voltaje no deseadas que pueden afectar circuitos electrónicos sensibles.

• Respuesta transitoria - Muestra qué tan rápido reacciona el convertidor a cambios repentinos de carga o voltaje de entrada.

• Interferencia electromagnética (EMI) - La conmutación de alta velocidad puede generar ruido eléctrico que puede interferir con los circuitos cercanos.

• Rango de voltaje de entrada - Define el voltaje de entrada mínimo y máximo que el convertidor puede manejar de forma segura.

• Capacidad de carga - Determina cuánta corriente o potencia puede suministrar el convertidor a los dispositivos conectados.

• Capacidad de aislamiento - Importante en convertidores aislados donde se requiere separación eléctrica por seguridad y protección.

Conclusión

La elección del convertidor adecuado depende del rango de voltaje requerido, el nivel de potencia, la estabilidad de salida, el rendimiento de conmutación, el control del calor y los límites de ruido.Al comprender cada topología y sus puntos fuertes, puede seleccionar un convertidor que se adapte a las necesidades eléctricas y de rendimiento del sistema.

Preguntas frecuentes [FAQ]

1. ¿Por qué se prefieren los convertidores CC-CC aislados en sistemas de alto voltaje y de seguridad crítica?

Los convertidores CC-CC aislados utilizan un transformador para separar eléctricamente los lados de entrada y salida.Esto ayuda a proteger los circuitos sensibles de picos de voltaje, problemas de bucle de tierra y fallas eléctricas.También son importantes en sistemas que deben cumplir estrictos estándares de seguridad eléctrica.

2. ¿En qué forma un convertidor flyback almacena y transfiere energía de manera diferente a un convertidor directo?

Un convertidor flyback primero almacena energía en el transformador y la transfiere a la salida cuando el interruptor se apaga.Un convertidor directo transfiere energía directamente a la salida mientras el interruptor está encendido, lo que generalmente proporciona una ondulación más baja y una mejor eficiencia a niveles de potencia más altos.

3. ¿Por qué los convertidores push-pull, medio puente y puente completo son mejores para operaciones de mayor potencia?

Estas topologías utilizan múltiples dispositivos de conmutación y una utilización mejorada del transformador para manejar niveles de potencia más grandes de manera más eficiente.También reducen la tensión en los componentes individuales y mejoran el rendimiento térmico en comparación con diseños de convertidores más simples.

4. ¿Qué ventaja tiene un convertidor CC-CC resonante sobre los convertidores de conmutación dura convencionales?

Los convertidores resonantes utilizan técnicas de conmutación suave como la conmutación de voltaje cero (ZVS) para reducir las pérdidas por conmutación y la generación de calor.Esto permite una mayor eficiencia, una menor EMI y un mejor funcionamiento de alta frecuencia.

5. ¿Por qué es importante el ciclo de trabajo en los convertidores reductores, elevadores y reductores-elevadores?

El ciclo de trabajo controla cuánto tiempo el interruptor permanece encendido y apagado durante la operación.Cambiar el ciclo de trabajo afecta directamente cuánto aumenta o disminuye el convertidor el voltaje de salida.

6. ¿Cómo mejoran el rendimiento de la conversión CC-CC de alta ganancia los convertidores de inductor acoplado y entrelazados?

Los convertidores de inductores acoplados mejoran la ganancia de voltaje y la eficiencia mediante el uso de inductores unidos magnéticamente, mientras que los convertidores entrelazados dividen la corriente en múltiples fases para reducir la ondulación, el calor y la tensión en los componentes.
