¿Cómo funciona el módulo sensor de gas MQ-2?

El sensor de gas MQ-2 se usa ampliamente debido a su capacidad para detectar múltiples gases inflamables y humo utilizando un principio operativo simple y un circuito externo mínimo.Este artículo analizará el principio de funcionamiento del sensor de gas MQ-2, la configuración de pines, la estructura interna, los componentes de hardware, las especificaciones y más.

Catálogo

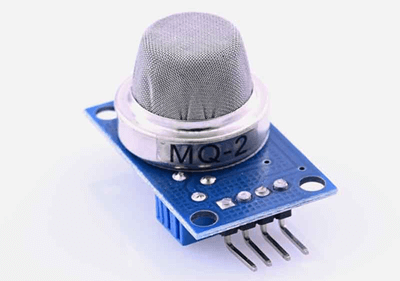

Descripción general del sensor de gas MQ-2

El sensor de gas MQ-2 es un dispositivo de bajo costo que se utiliza para detectar gases inflamables y humo en el aire.Se aplica comúnmente en alarmas de fuga de gas, sistemas de detección de incendios y proyectos basados ​​en microcontroladores debido a su diseño simple y amplia disponibilidad.El sensor responde a gases como GLP, metano, propano, hidrógeno, vapor de alcohol, monóxido de carbono y humo, lo que lo hace adecuado para el monitoreo general de seguridad y gases.

La mayoría de los módulos de sensores MQ-2 proporcionan salidas analógicas y digitales.La salida analógica indica la concentración relativa de gas, mientras que la salida digital se activa cuando los niveles de gas superan un umbral preestablecido.Se requiere un breve período de precalentamiento para garantizar lecturas estables y confiables.

Principio de funcionamiento del sensor de gas MQ-2

El MQ-2 funciona mediante un mecanismo de detección de semiconductores de óxido metálico (MOS).Su elemento sensor está hecho de dióxido de estaño (SnO₂) depositado sobre un sustrato cerámico de óxido de aluminio y calentado mediante un calentador interno.En el aire limpio, las moléculas de oxígeno se absorben en la superficie calentada de SnO₂, capturando electrones libres y aumentando la resistencia del sensor.

Cuando hay presentes gases combustibles o reductores, reaccionan con el oxígeno adsorbido y liberan los electrones atrapados nuevamente en el material sensor.Esto reduce la resistencia del sensor y aumenta el flujo de corriente, produciendo un aumento mensurable en el voltaje de salida.Estos cambios de voltaje permiten que los circuitos externos detecten la presencia de gas y estimen la concentración relativa de gas.

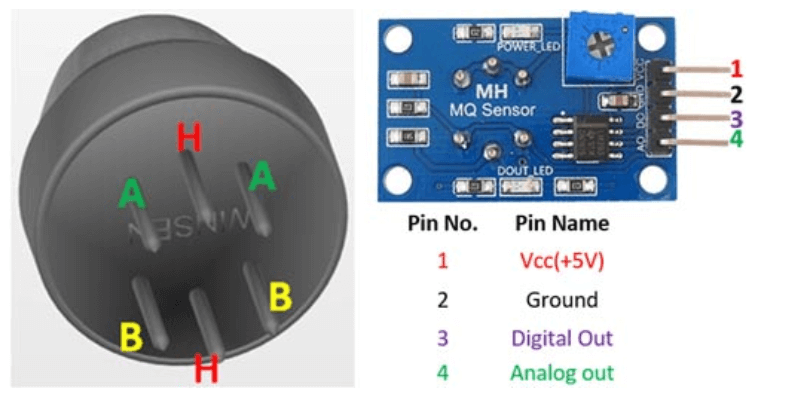

Detalles de configuración de pines del sensor de gas MQ-2

Sensor de gas MQ-2 (sensor desnudo)

Alfiler Etiqueta	Alfiler Nombre	Descripción
h	Pasador 1 del calentador	Suministra energía al elemento calentador interno
h	Pasador 2 del calentador	Retorno del calentador alfiler
un	Electrodo A	Sensación electrodo (conectado internamente)
un	Electrodo A	Duplicar electrodo sensor
b	Electrodo B	Electrodo de salida (conectado internamente)
b	Electrodo B	Salida duplicada electrodo

Módulo sensor de gas MQ-2

Alfiler No.	Alfiler Nombre	Descripción
1	VCC (+5V)	Fuente de alimentación entrada
2	Tierra	suelo
3	DOUT	Salida digital (basado en umbrales)
4	AFUERA	Salida analógica (nivel de concentración de gas)

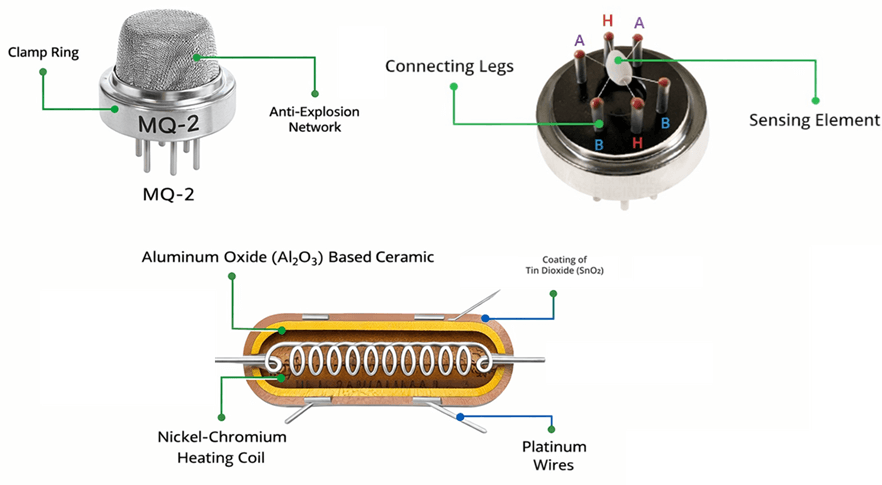

Estructura y materiales del sensor de gas MQ-2

• Anillo de sujeción: el anillo de sujeción asegura la malla metálica y las piezas internas del sensor.Mantiene la estructura estable y garantiza que todos los componentes permanezcan alineados durante la operación.

• Red Antiexplosión (Malla Metálica): esta malla de acero inoxidable evita que las chispas dentro del sensor enciendan gases inflamables en el exterior.También funciona como filtro protector contra el polvo y la suciedad.

• Patas de conexión (Pasadores): las patillas proporcionan conexiones eléctricas entre el sensor MQ-2 y el circuito externo.Incluyen clavijas de calentador (H) y clavijas de señal (A y B) para la salida de detección de gas.

• Elemento sensor: el elemento sensor es el núcleo del sensor MQ-2.Cambia la resistencia eléctrica cuando se expone a gases como GLP, metano o humo, lo que permite la detección de gases.

• Cerámica a base de óxido de aluminio (Al₂O₃): este tubo cerámico soporta el elemento sensor y el calentador.Ofrece un excelente aislamiento eléctrico y puede soportar altas temperaturas durante el funcionamiento.

• Revestimiento de dióxido de estaño (SnO₂): la capa de SnO₂ es el material sensible a los gases.Cuando las moléculas de gas interactúan con este recubrimiento, su conductividad cambia, lo que el sensor convierte en una señal eléctrica.

• Serpentín calefactor de níquel-cromo: el serpentín calefactor eleva la temperatura del elemento sensor a su rango de trabajo óptimo.Un calentamiento adecuado es esencial para una detección de gas precisa y estable.

• Cables de platino: los cables de platino conectan la capa sensora y el calentador a las clavijas externas.Se utiliza platino porque es muy estable y resistente al calor y la corrosión.

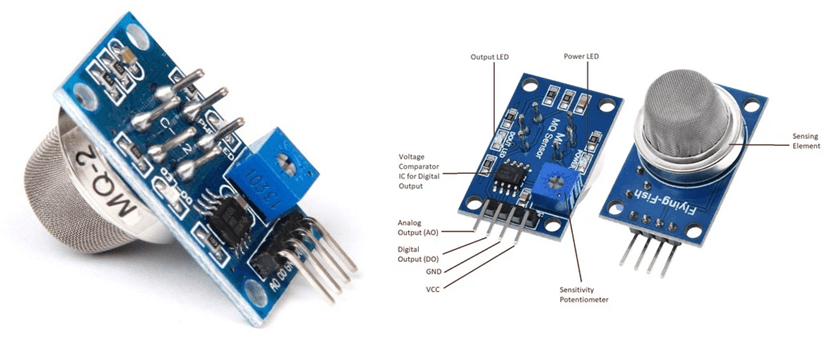

Hardware del módulo de sensor MQ-2

Elemento sensor de gas MQ-2

Este es el sensor principal que detecta gases como GLP, metano, hidrógeno y humo.Cambia la resistencia cuando hay gas presente, que el módulo convierte en señales de salida.

Ajuste de sensibilidad (potenciómetro)

Esta pequeña perilla ajustable le permite configurar la sensibilidad del sensor al gas.Al girarlo se cambia el nivel umbral de gas para la salida digital.

Comparador LM393

El LM393 compara la señal del sensor con el umbral establecido por el potenciómetro.Cuando el nivel de gas excede el límite establecido, activa la salida digital.

LED de encendido

Este LED se enciende cuando el módulo está correctamente alimentado.Simplemente muestra que se suministra voltaje a la placa.

LED de estado/salida

Este LED se enciende cuando la concentración de gas cruza el umbral preestablecido.Da una alerta visual rápida sin necesidad de un microcontrolador.

Salida analógica (A0)

El pin analógico genera un voltaje continuo que cambia según la concentración de gas.Es útil para medir niveles relativos de gas.

Salida Digital (D0)

El pin digital emite ALTO o BAJO dependiendo de si el nivel de gas está por encima del umbral establecido.Se utiliza comúnmente para alarmas y detección simple.

Pin VCC

Suministra energía al módulo, normalmente 5 V.Esto alimenta tanto el calentador como la electrónica de a bordo.

Pin de tierra

Proporciona la referencia a tierra para el módulo y debe conectarse a la tierra del sistema.

Alternativas y modelo equivalente

sensores modelo	principal Gases detectados	Detección Enfoque	Típico Rango de detección (ppm)	Operando voltaje	Calentador voltaje
MQ-2	Metano, GLP, Butano, Humo	Gases inflamables	300 – 10.000	5V	5V
MQ-3	alcohol, Etanol, Humo	Vapores de alcohol	25 – 500	5V	5V
MQ-4	Metano, GNC	gas natural	300 – 10.000	5V	5V
MQ-5	Gas Natural, GLP	Combustible gases	200 – 10.000	5V	5V
MQ-6	GLP, Butano	fuga de gas	300 – 10.000	5V	5V
MQ-7	monóxido de carbono (CO)	gas toxico	20 – 2000	5V	5V
MQ-8	Hidrógeno	gas hidrógeno	100 – 10.000	5V	5V
MQ-9	CO, inflamable gases	Gases mezclados	10 – 10.000	5V	5V
MQ-131	Ozono (O₃)	Calidad del aire	10 ppb – 2 ppm	5V	5V
MQ-135	NH₃, benceno, Alcohol, Humo	Calidad del aire	10 – 1.000	5V	5V
MQ-136	Sulfuro de Hidrógeno (H₂S)	gas toxico	1 – 200	5V	5V
MQ-137	Amoníaco (NH₃)	gas amoníaco	5 – 500	5V	5V
MQ-138	benceno, tolueno, alcohol	COV	1 – 500	5V	5V
MQ-214	Metano Natural gasolina	gas combustible	300 – 10.000	5V	5V
MQ-216	gas natural, Gas de carbón	gases industriales	300 – 10.000	5V	5V
MQ-303A	alcohol, Etanol, Humo	Vapores de alcohol	20 – 500	5V	5V
MQ-306A	GLP, Butano	fuga de gas	300 – 10.000	5V	5V
MQ-307A	monóxido de carbono	CO2	10 – 2000	5V	5V
MQ-309A	CO, inflamable gases	Gases mezclados	10 – 10.000	5V	5V

Especificaciones del sensor de gas MQ-2

Categoría	Parámetro	Especificación
generales	Modelo No.	MQ-2
	Tipo de sensor	semiconductores (MOS)
	Estándar Encapsulación	Baquelita (negro baquelita)
	Gas de detección	gases combustibles y fumar
	Gases objetivo	GLP, Butano, Propano, Metano, Hidrógeno, Alcohol, Humo
	Detección Concentración	300 – 10.000 ppm (gases combustibles)
electrico	Voltaje de bucle	≤ 24 V CC
	Voltaje del calentador	5,0 V ± 0,2 V (CA o CC)
	Resistencia de carga	Ajustable
	Calentador Resistencia	31 Ω ± 3 Ω (habitación temperatura)
	Potencia del calentador Consumo	≤ 900mW
	Calentador típico Actual	≈ 150mA
Sensación	Sensación Resistencia	2 kΩ – 20 kΩ (a 2000 ppm C₃H₈)
	Sensibilidad	Rs (aire) / Rs (1000 ppm de isobutano) ≥ 5
	Pendiente	≤ 0,6 (R₅₀₀₀ppm / R₃₀₀₀ppm CH₄)
	Tiempo de respuesta	≤ 10 s (típico)
	Tiempo de recuperación	≤ 30 s (típico)
Medio ambiente	Operando Temperatura	−10 °C a +50 °C
	Almacenamiento Temperatura	−20 °C a +70 °C
	Operando Humedad	≤ 95% HR (sin condensación)
	Prueba estándar Condiciones	20 °C ±2 °C;65% ±5% humedad relativa
Circuito	Prueba estándar Circuito	Vc: 5,0 V ±0,1 V;Vh: 5,0 V ±0,1 V
	Tipo de salida	Analógico cambio de resistencia
Mecanico	Diámetro del sensor	~18mm
	Altura del sensor	~17mm
	Número de pines	6 pines
	Peso	~5 gramos
Otro	Tiempo de precalentamiento	≥ 48 horas (uso inicial)

Características del sensor de gas MQ-2

Voltaje de funcionamiento de 5 V.

El sensor de gas MQ-2 funciona con un suministro estándar de 5 V, lo que lo hace totalmente compatible con microcontroladores comunes como Arduino, ESP32 (con la interfaz adecuada) y módulos Raspberry Pi.Esto simplifica el diseño de energía y la integración en proyectos integrados y de bricolaje.

Amplia capacidad de detección de gases

Este sensor puede detectar GLP, alcohol, propano, hidrógeno, monóxido de carbono y metano.Su amplia sensibilidad lo hace adecuado para alarmas de fuga de gas, detectores de humo y monitoreo de seguridad general donde pueden estar presentes múltiples gases combustibles.

Salida analógica (0V a 5V)

La salida analógica proporciona un nivel de voltaje continuo que cambia con la concentración de gas.Esto permite a los usuarios estimar los niveles relativos de gas y realizar calibraciones para aplicaciones de monitoreo más precisas.

Salida digital (lógica TTL: 0 V o 5 V)

La salida digital cambia a ALTA o BAJA cuando la concentración de gas excede un umbral preestablecido.Esto es ideal para sistemas de alarma simples que solo requieren detección de presencia de gas.

Duración corta del precalentamiento (nivel de módulo)

El módulo puede proporcionar lecturas iniciales después de un breve período de calentamiento, lo que permite pruebas y demostraciones más rápidas, aunque la estabilidad a largo plazo mejora con un precalentamiento prolongado.

Operación dual analógica y digital

El MQ-2 se puede utilizar como sensor analógico para lecturas variables o como sensor digital para alertas basadas en umbrales, lo que ofrece flexibilidad para diferentes requisitos del proyecto.

Sensibilidad ajustable mediante potenciómetro

Un potenciómetro integrado permite un fácil ajuste de la sensibilidad de salida digital, lo que permite a los usuarios ajustar el nivel de disparo según las condiciones ambientales.

Alta sensibilidad a los gases combustibles

El sensor muestra una gran sensibilidad en una amplia gama de gases combustibles, lo que lo hace eficaz para la detección temprana de fugas de gas.

Optimizado para GLP, propano e hidrógeno.

El MQ-2 es particularmente sensible al GLP, al propano y al hidrógeno, que son combustibles comunes en entornos domésticos e industriales.

Larga vida y bajo costo

Construido con materiales duraderos y una estructura interna simple, el MQ-2 ofrece una larga vida operativa a un costo muy bajo, ideal para implementación masiva y uso educativo.

Circuito de accionamiento sencillo

El sensor requiere sólo un mínimo de componentes externos para funcionar, lo que reduce la complejidad del circuito y facilita su uso para los principiantes.

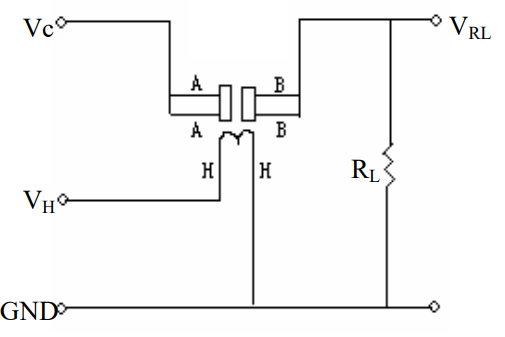

Circuito de prueba del sensor de gas MQ-2

El circuito de prueba del sensor de gas MQ-2 muestra cómo se alimenta el sensor y cómo su resistencia sensible al gas se convierte en un voltaje medible.El circuito se divide en dos partes principales: el circuito del calentador y el circuito de señal (detección).Cada parte tiene una función diferente para permitir la detección adecuada de gases.

El circuito del calentador utiliza el suministro VH para alimentar el calentador interno (pines H – H).Este calentador eleva la temperatura del material sensor para que las moléculas de gas puedan reaccionar con él.Sin este calentamiento, el sensor no respondería correctamente a los gases combustibles.El circuito del calentador tiene referencia a GND, completando la ruta de alimentación.

El circuito de detección está formado por la resistencia de detección interna (Rs, entre los pines A y B) y la resistencia de carga externa (RL).Se aplica una tensión de alimentación (Vc) a través de esta combinación en serie.Cuando cambia la concentración de gas, cambia la resistencia de Rs, lo que provoca un cambio correspondiente en el voltaje a través de RL.

El voltaje de salida (VRL) se mide a través de la resistencia de carga RL.A medida que aumenta la concentración de gas, Rs normalmente disminuye, lo que hace que VRL aumente.Este voltaje es la señal utilizable que puede leerse mediante una entrada analógica de un microcontrolador o compararse con un umbral para la detección de gas.

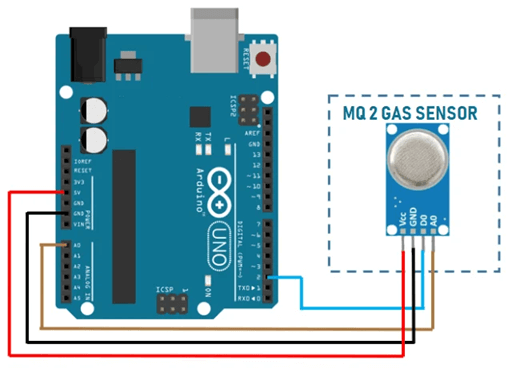

Sensor de gas MQ-2 funcionando con Arduino

En el diagrama, el módulo sensor de gas MQ-2 está conectado a un Arduino Uno mediante cuatro conexiones básicas: alimentación, tierra, salida analógica y salida digital opcional.El pin VCC del módulo MQ-2 está conectado al pin de 5V de Arduino, mientras que el pin GND está conectado a Arduino GND.Estas dos conexiones alimentan el calentador interno y el circuito integrado del sensor, lo que permite que el sensor funcione correctamente.

El pin de salida analógica (A0) del módulo MQ-2 está conectado a uno de los pines de entrada analógica del Arduino, como por ejemplo A0.Esta conexión permite al Arduino leer un voltaje variable que representa la concentración de gas.A medida que aumenta el nivel de gas combustible o humo, el voltaje en el pin A0 también cambia y Arduino convierte este voltaje en un valor digital utilizando su ADC interno.

Si se necesita detección digital, el pin de salida digital (D0) se puede conectar a cualquier pin de entrada digital de Arduino.La salida digital está controlada por el comparador LM393 integrado y responde cuando la concentración de gas excede un umbral preestablecido.Este umbral se ajusta utilizando el potenciómetro de sensibilidad en el módulo del sensor.

Una vez encendido, el sensor MQ-2 requiere un período de calentamiento para que la bobina de calentamiento interna pueda alcanzar su temperatura de trabajo.Durante el funcionamiento, la capa sensora de dióxido de estaño (SnO₂) cambia de resistencia cuando se expone a gases como GLP, metano o humo.El módulo convierte este cambio de resistencia en una señal eléctrica que Arduino monitorea continuamente.

Al leer la salida analógica o digital, Arduino puede procesar los niveles de concentración de gas en el software.En base a estas lecturas, el sistema puede activar alarmas, mostrar valores en una pantalla o activar dispositivos de seguridad.Este sencillo cableado y principio de funcionamiento hacen que el sensor de gas MQ-2 sea fácil de integrar en proyectos de seguridad y detección de gas basados ​​en Arduino.

Aplicaciones del sensor de gas MQ-2

• Detección de fugas de gas

• Detección de humo

• Sistemas de detección de GLP

• Monitoreo de gas metano

• Detección de gas propano

• Detección de gas hidrógeno

• Sistemas de alarma de seguridad para el hogar

• Monitoreo de gases industriales

• Sistemas de detección de incendios

• Circuitos de alarma de fuga de gas

• Proyectos de monitoreo de la calidad del aire.

• Proyectos Arduino y microcontroladores.

• Sistemas inteligentes de seguridad para el hogar

• Kits de capacitación en detección de gases

• Monitoreo de seguridad del laboratorio

Operación segura del sensor de gas MQ-2

• Opere el sensor al voltaje de suministro recomendado (normalmente 5 V)

• Permita suficiente tiempo de calentamiento antes de tomar lecturas

• Utilice la malla metálica incorporada como protección contra la ignición.

• Instale el sensor en un lugar bien ventilado

• Evite la exposición directa a altas concentraciones de gas durante períodos prolongados.

• Mantenga el sensor alejado del agua, la humedad y los vapores de aceite.

• No toque el elemento sensor ni la malla metálica durante el funcionamiento.

• Asegúrese de que el circuito esté correctamente conectado a tierra.

• Evite utilizar el sensor cerca de llamas abiertas o chispas.

• Calibre el sensor en aire limpio antes de usarlo.

• Apague la alimentación antes de cablear o modificar las conexiones.

• Siga las pautas de manipulación y almacenamiento del fabricante.

Comparación: sensor de gas MQ-2 vs MQ-135

Característica	MQ-2 Sensor de gases	MQ-135 Sensor de gases
Primaria Objetivo de detección	Combustible Gases (GLP, propano, metano, hidrógeno) y humo.	Calidad del aire gases (NH₃, NOx, alcohol, benceno, humo, estimación de CO₂)
Material de detección	Dióxido de estaño (SnO₂)	Dióxido de estaño (SnO₂) con sensibilidad más amplia
Mejor caso de uso	fuga de gas Detección y alerta de gas inflamable.	Calidad del aire Monitoreo y detección de contaminación.
Tipo de salida	voltaje analógico (+ digital con módulo comparador)	voltaje analógico
Salida digital ¿Disponible?	Sí (cuando se usa con módulo comparador)	Generalmente no (solo analógico)
Típico Voltaje de funcionamiento	5V	5V
Tiempo de calentamiento	~24–48 horas para mejor precisión	~24–48 horas para mejor precisión
Sensibilidad a fumar	bueno	bueno pero mas generales
Sensibilidad a Gases combustibles	Alto	moderado
Sensibilidad a Gases atmosféricos nocivos (p. ej., NH₃, NOx, benceno)	Bajo	Alto
Rango de salida	Analógico 0-5V	Analógico 0-5V
Calibración ¿Necesario?	Si, por umbral preciso	Si, por mapeo preciso de la calidad del aire
Típico Aplicaciones	Alarmas de gas, GLP detectores de fugas, detección de hidrógeno	aire interior Proyectos de calidad, sensores de contaminación, análisis de aliento.
Módulo Disponibilidad	Sí (con LM393 comparador y olla)	Sí (comúnmente sólo analógico)
Velocidad de respuesta	Rápido	moderado
Precisión para Calidad del aire	Bajo	superior
Lo mejor para Arduino ¿Proyectos?	Si, gas simple detección de fugas	Si, aire general monitoreo de calidad
Precio típico	Bajo	Ligeramente más alto

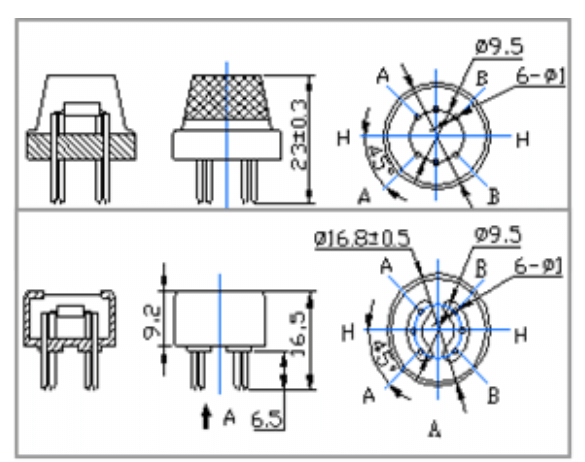

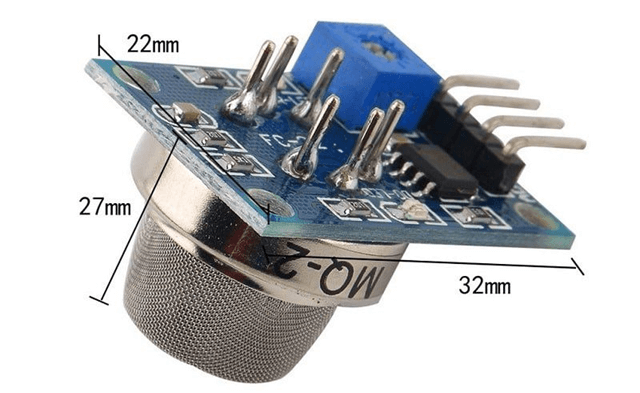

Dimensiones mecánicas

Conclusión

El sensor de gas MQ-2 es útil para detectar gases combustibles y humo en una amplia gama de aplicaciones, desde simples sistemas de alarma hasta proyectos de seguridad basados en microcontroladores.Al comprender su principio de detección, estructura interna, opciones de distribución de pines, hardware del módulo y características eléctricas, los usuarios pueden integrar el sensor de manera más efectiva y obtener resultados confiables.Las prácticas adecuadas de precalentamiento, calibración y operación segura son esenciales para un rendimiento estable y una larga vida útil.

Preguntas frecuentes [FAQ]

1. ¿Cuánto dura un sensor de gas MQ-2?

Con un uso adecuado, energía estable y precalentamiento correcto, el sensor MQ-2 generalmente dura de 2 a 5 años, dependiendo de la exposición a gases agresivos y las condiciones de funcionamiento.

2. ¿Puede el sensor de gas MQ-2 detectar CO₂ con precisión?

No. El MQ-2 no está diseñado para una medición precisa de CO₂.Puede responder indirectamente a algunos gases, pero se recomiendan sensores de CO₂ dedicados para un control preciso del CO₂.

3. ¿Por qué el sensor de gas MQ-2 necesita un tiempo de precalentamiento prolongado?

El material sensor debe estabilizarse a alta temperatura para lograr un comportamiento de resistencia constante.El precalentamiento inicial mejora la precisión, la repetibilidad y la estabilidad a largo plazo.

4. ¿Puedo utilizar el sensor de gas MQ-2 con sistemas ESP32 o 3,3V?

Sí, pero se recomiendan cambios de nivel o divisores de voltaje porque el módulo MQ-2 emite señales de 5 V, lo que puede dañar los microcontroladores de 3,3 V.

5. ¿Qué causa lecturas falsas en los sensores de gas MQ-2?

La humedad, los vapores de alcohol, los productos químicos de limpieza, los cambios de temperatura y la mala ventilación pueden provocar lecturas falsas o inestables.

6. ¿Dónde debo colocar un sensor de gas MQ-2 para obtener mejores resultados?

Colóquelo cerca de posibles fuentes de gas pero lejos del flujo de aire directo, la humedad o las fuentes de calor para garantizar lecturas estables y representativas.

7. ¿Cuánta energía consume el sensor de gas MQ-2?

El calentador consume energía relativamente alta (hasta ~900 mW), lo que hace que el MQ-2 no sea adecuado para aplicaciones de bajo consumo o que solo funcionan con batería sin administración de energía.

8. ¿Cuándo se debe reemplazar un sensor de gas MQ-2?

Reemplace el sensor si muestra una respuesta lenta, lecturas inestables o sensibilidad reducida incluso después de la recalibración y el precalentamiento adecuado.
