Fundamentos, estructura y características operativas de MOSFET

Los MOSFET son uno de los componentes más importantes de los circuitos electrónicos modernos.Se utilizan para controlar la corriente, encender y apagar cargas, amplificar señales y mejorar la eficiencia energética en muchos dispositivos.Este artículo analizará el principio de funcionamiento básico, la estructura interna, los tipos, las características operativas, los usos comunes, los parámetros importantes y las tecnologías MOSFET avanzadas.

Catálogo

Fundamentos de MOSFET

Un MOSFET (transistor de efecto de campo semiconductor de óxido metálico) es un dispositivo semiconductor que se utiliza principalmente para conmutar y amplificar señales electrónicas.Controla el flujo de corriente utilizando el voltaje aplicado a su terminal de puerta en lugar de depender de una corriente de entrada continua como un transistor bipolar.

Principio de funcionamiento básico de un MOSFET

Un MOSFET funciona controlando el flujo de corriente entre los terminales de fuente y drenaje utilizando el voltaje aplicado al terminal de compuerta.En la imagen, la estructura MOSFET contiene un electrodo de puerta separado del material semiconductor por una fina capa aislante de óxido metálico (SiO₂).Debido a este aislamiento, se requiere muy poca corriente de puerta durante el funcionamiento.

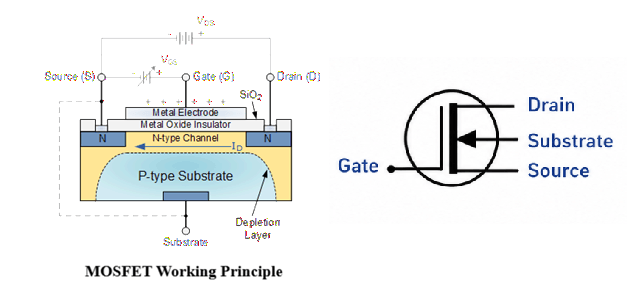

Cuando se aplica un voltaje positivo de puerta a fuente (VGS) en un MOSFET de canal N, se forma un campo eléctrico debajo de la capa de óxido de la puerta.Este campo eléctrico atrae electrones y crea un canal conductor tipo N entre las regiones de fuente y drenaje, como se muestra en el diagrama.Una vez que se forma el canal, la corriente (ID) puede fluir desde el drenaje a la fuente cuando hay voltaje de drenaje (VDS).

Si el voltaje de la puerta se elimina o cae por debajo del voltaje umbral, el canal conductor desaparece y el flujo de corriente se detiene.Esta operación controlada por voltaje permite a los MOSFET cambiar circuitos electrónicos de manera muy rápida y eficiente.

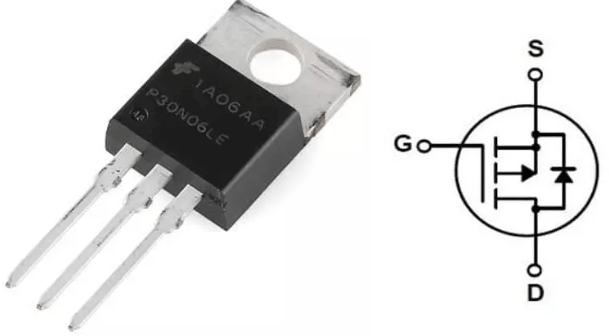

La imagen también muestra el símbolo MOSFET en el lado derecho, que representa el mismo dispositivo en los diagramas de circuito.La compuerta controla el canal internamente mientras que los terminales de fuente y drenaje transportan la corriente de carga principal.Debido a que los MOSFET requieren baja potencia de entrada y admiten conmutación de alta velocidad, se utilizan ampliamente en circuitos SMPS, controladores de motores, inversores, sistemas de baterías y electrónica digital moderna.

Estructura interna de un MOSFET

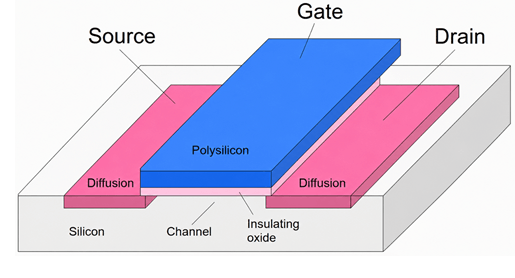

La estructura interna de un MOSFET consta de varias capas semiconductoras que trabajan juntas para controlar el flujo de corriente.Como se muestra en la imagen, el dispositivo incluye principalmente la fuente, el drenaje, la compuerta, la región del canal, la capa de óxido aislante y el sustrato de silicio.

Las regiones de fuente y drenaje se forman utilizando material semiconductor dopado, mientras que la compuerta se coloca sobre el área del canal y está separada por una fina capa de óxido aislante.Este aislamiento de óxido evita el contacto eléctrico directo entre la puerta y el semiconductor, lo que permite que el MOSFET funcione utilizando un campo eléctrico en lugar de corriente directa de puerta.

Cuando se aplica voltaje a la compuerta, la región del canal debajo de la capa de óxido se vuelve conductora, creando un camino para que la corriente fluya entre la fuente y el drenaje.Esta estructura de puerta aislada es una de las principales razones por las que los MOSFET proporcionan una alta impedancia de entrada, una velocidad de conmutación rápida y un control de potencia eficiente en los circuitos electrónicos.

Tipos de MOSFET

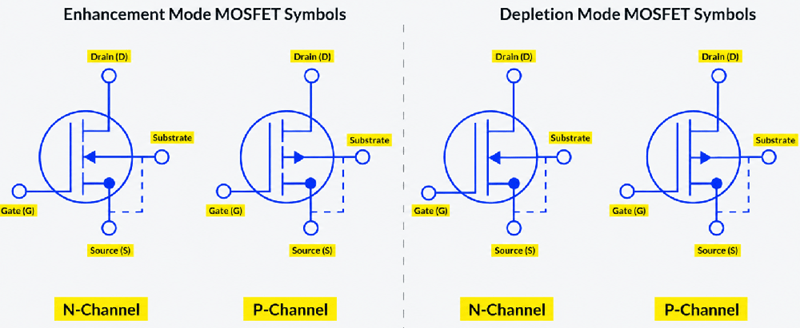

Los MOSFET se pueden clasificar de dos formas principales: por tipo de canal y por modo de funcionamiento.Como se muestra en la imagen, estas clasificaciones ayudan a describir cómo el MOSFET conduce la corriente y cómo se comporta cuando se aplica voltaje de compuerta.

Clasificación de MOSFET por tipo de canal

MOSFET de canal N

Un MOSFET de canal N utiliza electrones como portadores de carga primarios, lo que le permite proporcionar una velocidad de conmutación más rápida y una menor resistencia de conducción.Es el tipo MOSFET más utilizado en electrónica de potencia, circuitos de conmutación, controladores de motores y convertidores CC-CC debido a su mayor eficiencia y capacidad de manejo de corriente.

En el símbolo, la dirección de la flecha apunta hacia afuera desde la región del canal, lo que la identifica como un dispositivo de canal N.

MOSFET de canal P

Un MOSFET de canal P utiliza agujeros como principales portadores de carga y se usa comúnmente para aplicaciones de conmutación de lado alto.Se enciende cuando el voltaje de la puerta es inferior al voltaje de la fuente.Aunque es más fácil de usar en algunos circuitos del lado alto, generalmente tiene una mayor resistencia de encendido y una menor eficiencia en comparación con un MOSFET de canal N equivalente.

En el símbolo, la flecha apunta hacia la región del canal, identificándola como un dispositivo de canal P.

Clasificación de MOSFET por modo de funcionamiento

MOSFET en modo de mejora

Un MOSFET en modo de mejora normalmente está APAGADO cuando no se aplica voltaje de compuerta.Se forma un canal conductor solo después de que el voltaje de puerta a fuente excede el voltaje umbral.Este es el tipo MOSFET más común utilizado en la electrónica moderna porque proporciona una conmutación eficiente y un bajo consumo de energía en espera.

MOSFET en modo de agotamiento

Un MOSFET en modo de agotamiento normalmente está ENCENDIDO cuando el voltaje de la puerta es cero.La aplicación de voltaje de compuerta reduce la conductividad del canal y eventualmente puede detener el flujo de corriente.Estos MOSFET son menos comunes y se utilizan principalmente en circuitos analógicos, circuitos de regulación de corriente y aplicaciones electrónicas especializadas.

Características operativas del MOSFET

Curva característica de MOSFET

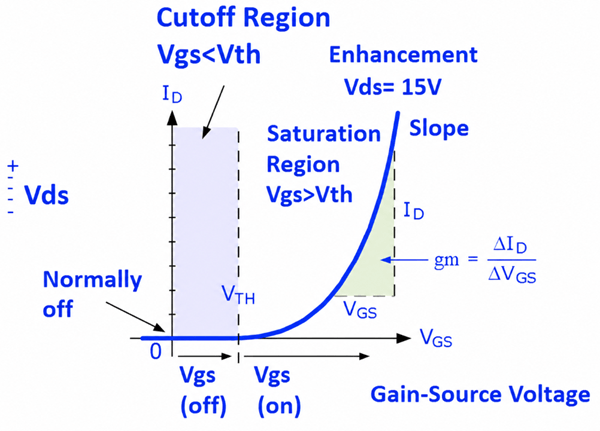

La curva característica de un MOSFET muestra cómo cambia la corriente de drenaje a medida que aumenta el voltaje de puerta a fuente.Esta curva ayuda a explicar cómo el MOSFET cambia de una condición APAGADA a un estado de conducción activa.En un MOSFET de tipo mejorado, el dispositivo permanece APAGADO cuando el voltaje de la compuerta está por debajo del voltaje umbral porque no hay suficiente campo eléctrico para crear un canal conductor entre los terminales de fuente y drenaje.

A medida que el voltaje de puerta a fuente aumenta más allá del nivel umbral, comienza a formarse un canal conductor dentro del MOSFET.Esto permite que la corriente fluya desde el drenaje a la fuente, lo que hace que la corriente de drenaje aumente rápidamente.La curva inicialmente aumenta lentamente y luego se vuelve más pronunciada a medida que el voltaje de la puerta continúa aumentando, lo que muestra una conducción del canal más fuerte.

La pendiente de la curva representa la transconductancia del MOSFET, que describe la eficacia con la que el voltaje de la puerta controla la corriente de drenaje.Una pendiente más pronunciada significa que un pequeño cambio en el voltaje de la compuerta puede producir un cambio mayor en la corriente de drenaje.Debido a este comportamiento controlado por voltaje, los MOSFET se utilizan ampliamente en circuitos de conmutación, amplificadores, fuentes de alimentación y sistemas de control de motores.

El gráfico también ilustra diferentes regiones operativas, como la región de corte, donde el MOSFET está APAGADO, y la región de conducción activa, donde la corriente aumenta con un voltaje de puerta más alto.

Regiones operativas MOSFET explicadas

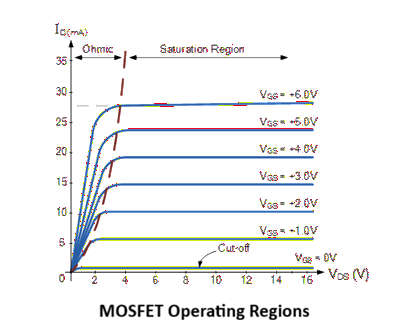

Las curvas características de salida de un MOSFET a diferentes voltajes de puerta a fuente (VGS).Estas curvas ayudan a explicar cómo se comporta el MOSFET en diferentes condiciones operativas a medida que cambia el voltaje drenaje-fuente (VDS).El gráfico se divide principalmente en tres regiones operativas: región de corte, región óhmica o lineal y región de saturación.

en el región de corte, el voltaje de la compuerta está por debajo del voltaje umbral, por lo que no se forma ningún canal conductor entre el drenaje y la fuente.Debido a esto, la corriente de drenaje (ID) permanece casi cero y el MOSFET permanece APAGADO.En el gráfico, esta condición aparece cerca de la curva inferior donde VGS es muy bajo.

el región óhmica , también llamada región lineal o triodo, aparece en el lado izquierdo de las curvas donde VDS es relativamente pequeño.En esta región, el MOSFET se comporta como una resistencia controlable.A medida que aumenta VDS, la corriente de drenaje también aumenta casi linealmente.Este modo de funcionamiento se utiliza comúnmente en circuitos analógicos y aplicaciones de conmutación de baja resistencia.

el región de saturación se muestra en la parte más plana de las curvas.Aquí, el canal MOSFET queda completamente establecido y la corriente de drenaje permanece relativamente estable incluso si VDS continúa aumentando.La cantidad de corriente de drenaje depende principalmente del voltaje de compuerta aplicado.Los valores de VGS más altos producen niveles de corriente de drenaje más altos, como lo muestran las curvas superiores del gráfico.Esta región se usa comúnmente en amplificadores y muchas aplicaciones de conmutación.

El gráfico también demuestra que aumentar el voltaje de la compuerta fortalece el canal conductor, lo que permite que fluya más corriente desde el drenaje a la fuente.Debido a estas regiones operativas, los MOSFET pueden funcionar como interruptores, amplificadores y dispositivos de control de potencia eficientes en sistemas electrónicos modernos.

Características de conmutación MOSFET

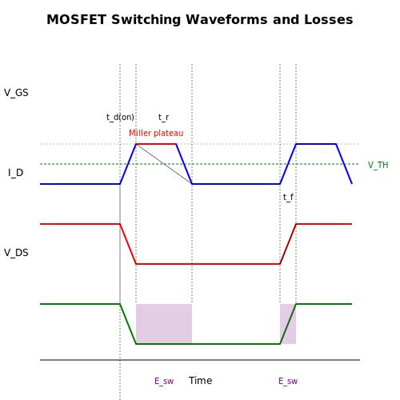

Cambio de formas de onda de un MOSFET durante la operación de encendido y apagado.Ilustra cómo el voltaje de puerta a fuente (VGS), la corriente de drenaje (ID) y el voltaje de drenaje a fuente (VDS) cambian con el tiempo mientras el MOSFET cambia entre los estados APAGADO y ENCENDIDO.

Al comienzo del proceso de encendido, el voltaje de la puerta comienza a aumentar a medida que se carga la capacitancia de la puerta.Durante el tiempo de retardo de encendido t_{d (encendido)}, el MOSFET permanece APAGADO porque el voltaje de la puerta aún no ha alcanzado el voltaje umbral V_TH.Una vez que se alcanza el nivel umbral, la corriente de drenaje comienza a aumentar y el MOSFET comienza a conducir.

El gráfico también muestra la región de la meseta de Miller, donde el voltaje de la compuerta permanece temporalmente casi constante mientras que el voltaje de drenaje a fuente disminuye rápidamente.Durante esta etapa, la mayor parte de la acción de conmutación ocurre porque el MOSFET pasa de un estado APAGADO de alta resistencia a un estado ENCENDIDO de baja resistencia.

Durante la operación de apagado, el voltaje de la puerta disminuye a medida que se descarga la capacitancia de la puerta.Luego, la corriente de drenaje cae mientras que el voltaje de drenaje a fuente aumenta a su nivel original.El tiempo de caída t_frepresenta la rapidez con la que el MOSFET deja de conducir corriente.

Las áreas sombreadas etiquetadas como E_SWrepresentan pérdidas por conmutación.Estas pérdidas ocurren porque el voltaje y la corriente existen simultáneamente durante las transiciones de conmutación.Velocidades de conmutación más rápidas ayudan a reducir estas pérdidas y mejorar la eficiencia general en los sistemas electrónicos de potencia de alta frecuencia.

Cómo se utilizan los MOSFET en circuitos electrónicos

MOSFET como interruptor

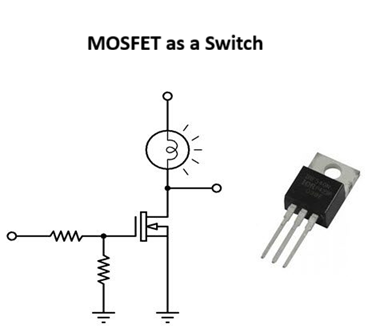

En la primera imagen, el MOSFET se utiliza para encender y apagar la lámpara electrónicamente.El terminal de puerta recibe una señal de control a través de la resistencia.Cuando se aplica suficiente voltaje de compuerta, el MOSFET permite que la corriente fluya desde el drenaje a la fuente, lo que hace que la lámpara se encienda.Cuando se elimina el voltaje de la puerta, el flujo de corriente se detiene y la lámpara se apaga.

Esta operación de conmutación es uno de los usos más comunes de los MOSFET porque proporciona una respuesta rápida, baja pérdida de energía y control eficiente de cargas eléctricas.

Aplicaciones:

• Cambio de LED y lámpara

• Circuitos de control de motores

• Fuentes de alimentación y SMPS

• Conmutación de Arduino y microcontrolador

• Dispositivos que funcionan con baterías

MOSFET como amplificador

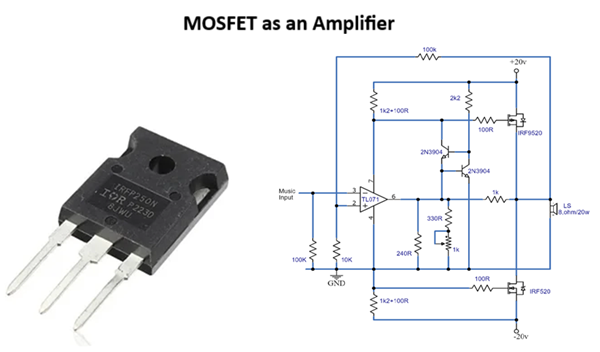

En la segunda imagen, el MOSFET se utiliza en un circuito amplificador de audio.Se aplica una pequeña señal de entrada de música o audio a la puerta y el MOSFET aumenta la intensidad de la señal para controlar el altavoz.El circuito utiliza transistores y componentes adicionales para mejorar la calidad de la señal y la salida de potencia.

Los MOSFET son adecuados para circuitos amplificadores porque tienen una alta impedancia de entrada y pueden manejar grandes corrientes de salida de manera eficiente.

Aplicaciones:

• Amplificadores de audio

• Circuitos de comunicación y RF

• Sistemas de amplificación de señal.

• Amplificadores de guitarra

• Sistemas de cine en casa y altavoces

MOSFET como resistencia variable

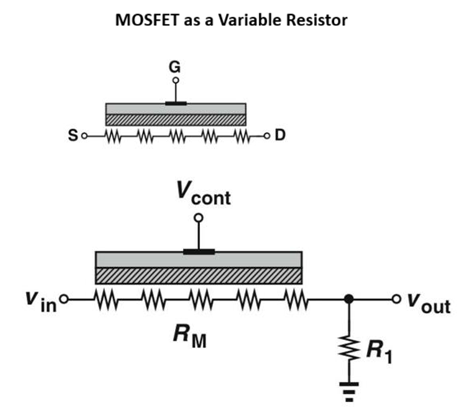

En la tercera imagen, el MOSFET funciona como una resistencia controlada por voltaje.La resistencia entre el drenaje y la fuente cambia según el voltaje de control aplicado a la compuerta.A medida que cambia el voltaje de la puerta, la resistencia del canal también cambia, lo que permite al MOSFET regular el nivel de la señal de salida.

Este modo de funcionamiento es útil para aplicaciones de control analógico y ajuste de señal.

Aplicaciones:

• Circuitos de control automático de ganancia

• Control de volumen de audio

• Procesamiento de señales analógicas

• Atenuadores electrónicos

• Filtros sintonizables y circuitos de atenuación variable

Parámetros MOSFET importantes a considerar

Parámetro	Símbolo	Descripción	Típico Unidad	Importancia
Umbral de puerta voltaje	VGS(ésimo)	Mínimo voltaje de puerta a fuente requerido para comenzar a formar un canal conductor entre drenaje y fuente.El MOSFET comienza a encenderse a este voltaje.	V	Determina el voltaje de control mínimo necesario para la operación.
Unidad de puerta voltaje	VGS	voltaje real aplicado entre los terminales de puerta y fuente para encender completamente el MOSFET. Generalmente superior a VGS(th).	V	Afecta Rendimiento de conmutación y resistencia del canal.
Drenaje a la fuente voltaje	VDS	Tensión máxima el MOSFET puede resistir entre los terminales de fuente y drenaje cuando está APAGADO.	V	Importante para evitando daños por averías en circuitos de alta tensión.
Drenaje continuo Actual	identificación	Máximo corriente continua que el MOSFET puede transportar de forma segura a través del terminal de drenaje bajo condiciones térmicas específicas.	un	determina capacidad de manejo de carga.
Drenaje a la fuente EN Resistencia	RDS (encendido)	Interno resistencia entre el drenaje y la fuente cuando el MOSFET está completamente ENCENDIDO.Valores más bajos Reducir la pérdida de energía y el calentamiento.	mΩ o Ω	Crítico para eficiencia y rendimiento térmico.
Cargo de puerta	qg	Electricidad total carga requerida para cargar la capacitancia de la puerta MOSFET durante la conmutación.	Carolina del Norte	Afecta velocidad de conmutación y requisitos del controlador de puerta.
Pérdidas por conmutación	ESW	Energía perdida durante las transiciones de encendido y apagado cuando el voltaje y la corriente se superponen.	µJ o mJ	Importante en Circuitos de conmutación de alta frecuencia.
poder Disipación	PD	Potencia máxima el MOSFET puede disiparse de forma segura en forma de calor sin exceder los límites de temperatura.	W.	determina Requisitos de refrigeración y disipador de calor.
Operación segura Área	SOA	Define la caja fuerte límites de funcionamiento de voltaje y corriente del MOSFET bajo diferentes condiciones.	Gráfico/Curva	Previene el dispositivo falla debido a sobrecarga o sobrecalentamiento.
Térmica Resistencia	RθJA / RθJC	Resistencia a flujo de calor desde la unión MOSFET al aire ambiente o a la caja.Valores más bajos mejorar la eficiencia de enfriamiento.	°C/W	Importante para Diseño de gestión térmica.
Unión máxima Temperatura	TJ(máx.)	Interno más alto Temperatura del semiconductor que el MOSFET puede tolerar de forma segura durante el funcionamiento.	°C	Superando esto límite puede dañar permanentemente el MOSFET.

MOSFET vs relé mecánico: ¿cuál es mejor?

Parámetro	MOSFET	Mecanico Relevo
Método de funcionamiento	semiconductores cambiando	Contacto fisico cambiando
Velocidad de conmutación	muy rapido (nanósegundos en microsegundos)	Lento (milisegundos)
Ruido durante Operación	silencioso	produce sonido de clic
Toda la vida	muy largo	Limitado por desgaste de contacto
poder Consumo	Unidad de puerta baja poder	bobina superior potencia requerida
Aislamiento	Sin electricidad aislamiento	Proporciona aislamiento electrico
Conmutación Frecuencia	Adecuado para conmutación de alta frecuencia	No apto para operación de alta frecuencia
Tamaño	Compacto	Más grande
Fiabilidad	Alto para conmutación electrónica	Los contactos pueden desgaste o arco
Mejor para	Electrónica rápida controlar	Alto voltaje conmutación aislada

MOSFET vs BJT vs IGBT: ¿Cuál elegir?

Parámetro	MOSFET	bjt	IGBT
Tipo de control	controlado por voltaje	controlado por corriente	controlado por voltaje
Velocidad de conmutación	muy rapido	moderado	Más lento que MOSFET
Eficiencia	Alto	inferior	Alto en lo alto voltaje
Impedancia de entrada	muy alto	Bajo	Alto
Manejo de energía	Medio a alto	Medio	muy alto
Pérdida de conducción	Baja pérdida de RDS (encendido)	superior pérdida de saturación	Baja conducción pérdida en alto voltaje
Mejor voltaje Rango	Bajo a medio voltaje	Bajo a medio voltaje	Medio a muy alto voltaje
Frecuencia Capacidad	Excelente para alta frecuencia	moderado	Mejor por menos conmutación de potencia de frecuencia
Térmica Estabilidad	bueno	puede sufrir fuga térmica	bueno
común Aplicaciones	SMPS, motor control, convertidores DC-DC	amplificadores, circuitos analogicos	Inversores, vehículos eléctricos, accionamientos industriales

Tecnologías MOSFET avanzadas

MOSFET de trinchera

Los MOSFET de trinchera utilizan una estructura de trinchera vertical dentro del silicio para reducir la resistencia del canal y mejorar el flujo de corriente.Este diseño reduce el RDS (activado), mejora la eficiencia y permite un mayor manejo de corriente en un paquete compacto.En comparación con los MOSFET planos tradicionales, los MOSFET de trinchera proporcionan un mejor rendimiento de conmutación y menores pérdidas de conducción.

MOSFET de súper unión

Los MOSFET de súper unión utilizan capas semiconductoras alternas de tipo P y tipo N para mejorar el manejo del voltaje y reducir la resistencia.Esta estructura permite que el dispositivo logre bajas pérdidas de conducción mientras mantiene una alta capacidad de voltaje de ruptura.La tecnología de superuniones es ampliamente conocida por mejorar la eficiencia en diseños de conmutación de energía de alto voltaje.

MOSFET de carburo de silicio (SiC)

Los MOSFET de carburo de silicio se construyen utilizando material semiconductor de banda prohibida ancha en lugar de silicio estándar.Los MOSFET de SiC pueden funcionar a voltajes más altos, temperaturas más altas y velocidades de conmutación más rápidas con menores pérdidas de energía.También proporcionan un rendimiento térmico mejorado y una mayor eficiencia en sistemas de energía exigentes.

MOSFET de nitruro de galio (GaN)

Los MOSFET de GaN utilizan material semiconductor de nitruro de galio para lograr velocidades de conmutación extremadamente rápidas y una alta densidad de potencia.Estos dispositivos tienen una carga de puerta más baja, pérdidas de conmutación reducidas y tamaños de paquete más pequeños en comparación con los MOSFET de silicio convencionales.La tecnología GaN es conocida por permitir diseños de energía compactos y altamente eficientes.

MOSFET de puerta blindada

Los MOSFET de puerta blindada incluyen una estructura de blindaje adicional dentro del dispositivo para reducir la capacitancia de drenaje de puerta.Este diseño mejora la estabilidad de conmutación, reduce el ruido y minimiza los picos de voltaje no deseados durante el funcionamiento a alta velocidad.También mejora la eficiencia de conmutación en circuitos de alta frecuencia.

MOSFET de doble puerta

Los MOSFET de doble puerta contienen dos terminales de puerta independientes que controlan el canal simultáneamente.Esta estructura proporciona un control de ganancia mejorado, un mejor aislamiento de la señal y una respuesta de frecuencia mejorada.La segunda puerta también se puede utilizar para controlar las características de amplificación con mayor precisión.

Tecnología FinFET

La tecnología FinFET utiliza una estructura de canal tridimensional en forma de aleta en lugar de un canal plano.Este diseño mejora el control de la puerta sobre el canal, reduce la corriente de fuga y mejora la eficiencia del transistor en tamaños de proceso de semiconductores muy pequeños.Las estructuras FinFET se utilizan ampliamente en circuitos integrados avanzados para mejorar el rendimiento y reducir el consumo de energía.

Conclusión

Comprender los tipos de MOSFET, las regiones operativas, el comportamiento de conmutación y los parámetros clave, como el voltaje umbral de la puerta, el RDS (encendido), la corriente de drenaje y la resistencia térmica, es importante para elegir el dispositivo correcto.Las tecnologías más nuevas como trinchera, superunión, SiC, GaN, compuerta blindada y diseños FinFET continúan mejorando el rendimiento, pero aún así los MOSFET siguen siendo esenciales tanto en circuitos electrónicos de baja como de alta potencia.

Preguntas frecuentes [FAQ]

1. ¿Por qué se prefieren los MOSFET a los BJT en los circuitos de conmutación modernos?

Se prefieren los MOSFET porque son dispositivos controlados por voltaje que requieren muy poca corriente de puerta para funcionar.También conmutan mucho más rápido, generan menores pérdidas de conmutación y proporcionan una mayor eficiencia en circuitos de alta frecuencia.A diferencia de los BJT, los MOSFET tienen una alta impedancia de entrada y una mejor estabilidad térmica, lo que los hace más adecuados para SMPS, controladores de motores y sistemas de conversión de energía.

2. ¿Cómo controla el voltaje de la compuerta el flujo de corriente dentro de un MOSFET?

El voltaje de la puerta crea un campo eléctrico debajo de la capa de óxido dentro del MOSFET.Cuando el voltaje de puerta a fuente excede el voltaje umbral, se forma un canal conductor entre los terminales de drenaje y fuente.Este canal permite que la corriente fluya.Si el voltaje de la puerta cae por debajo del nivel umbral, el canal desaparece y el flujo de corriente se detiene.

3. ¿Qué sucede durante la región de la meseta de Miller en la conmutación MOSFET?

Durante la región de la meseta de Miller, el voltaje de la compuerta deja de aumentar temporalmente mientras que el voltaje de drenaje a fuente disminuye rápidamente.Esta etapa representa la transición de conmutación principal donde el MOSFET cambia del estado APAGADO al estado ENCENDIDO.Gran parte de la pérdida por conmutación ocurre durante este período porque tanto el voltaje como la corriente existen simultáneamente.

4. ¿En qué se diferencia un MOSFET en las regiones de corte, lineal y de saturación?

En la región de corte, el MOSFET permanece APAGADO porque el voltaje de la puerta está por debajo del voltaje umbral.En la región lineal u óhmica, el MOSFET se comporta como una resistencia controlable y la corriente cambia con el voltaje de drenaje.En la región de saturación, la corriente de drenaje queda controlada principalmente por el voltaje de la puerta y permanece relativamente estable incluso si el voltaje de drenaje aumenta aún más.

5. ¿Por qué son importantes las pérdidas de conmutación en los circuitos MOSFET de alta frecuencia?

Las pérdidas por conmutación ocurren durante las transiciones de encendido y apagado cuando tanto la corriente como el voltaje existen al mismo tiempo.En los circuitos de alta frecuencia, estos eventos de conmutación ocurren repetidamente, lo que provoca acumulación de calor y reducción de la eficiencia.Los MOSFET de conmutación más rápida ayudan a minimizar estas pérdidas y mejorar el rendimiento general del circuito.

6. ¿Qué ventajas ofrecen las tecnologías MOSFET de SiC y GaN sobre los MOSFET de silicio tradicionales?

Los MOSFET de SiC y GaN proporcionan una velocidad de conmutación más rápida, una menor pérdida de energía y una mayor capacidad de temperatura en comparación con los MOSFET de silicio tradicionales.También mejoran la eficiencia en sistemas de alto voltaje y alta frecuencia.Estos materiales semiconductores avanzados permiten sistemas de refrigeración más pequeños y diseños de energía más compactos.

7. ¿Por qué los MOSFET requieren una gestión térmica adecuada en la electrónica de potencia?

Los MOSFET generan calor debido a pérdidas de conducción y pérdidas de conmutación durante el funcionamiento.Si la temperatura de la unión aumenta demasiado, el dispositivo puede volverse inestable o dañarse permanentemente.Los disipadores de calor, los métodos de enfriamiento y la baja resistencia térmica adecuados son importantes para mantener la confiabilidad y extender la vida útil de los MOSFET.
