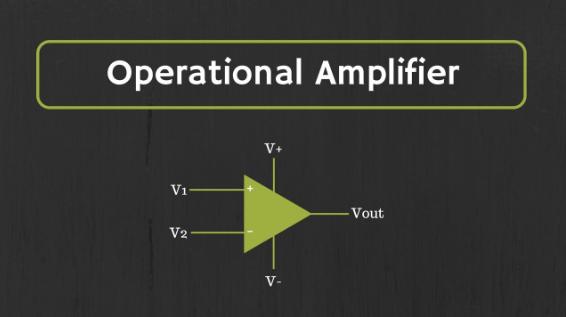

Amplificadores operativos, o Amps Op, son los componentes finales en los circuitos electrónicos.Se usan ampliamente debido a su capacidad para proporcionar alta ganancia, baja distorsión e impedancia de entrada significativa.Estas características hacen que los amplificadores operacionales sean ideales para amplificar varias señales eléctricas, como el voltaje y la corriente.
Los amplificadores operacionales funcionan como amplificadores de señal, aumentando la resistencia de las entradas eléctricas débiles para que puedan procesarse o usarse de manera efectiva.Esta amplificación se utiliza en aplicaciones que van desde sistemas de procesamiento de señales y control hasta equipos e instrumentación de audio.Además de la amplificación, los amplificadores operacionales pueden realizar las operaciones matemáticas necesarias, como la adición, la resta, la integración y la diferenciación, por lo que se conoce como amplificadores "operativos".

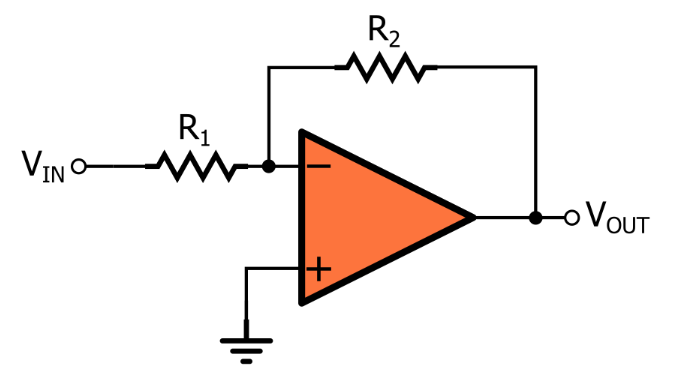

Figura 2. Amplificadores operativos invertidos
El amplificador operacional invertido es una configuración OP-APP ampliamente utilizada que se basa en la retroalimentación negativa para modificar el comportamiento de la señal.Esta configuración invierte la fase de la señal de entrada, lo que significa que una entrada positiva produce una salida negativa y viceversa.La inversión de fase ocurre porque la señal de entrada se aplica al terminal de inversión (-) del amplificador OP, mientras que el terminal no invertido (+) se basa típicamente.
Un componente clave de esta configuración es el bucle de retroalimentación, que se forma conectando una resistencia entre la salida y la entrada de inversión.Además, otra resistencia vincula la señal de entrada a la entrada de inversión.Juntas, estas resistencias controlan la ganancia del circuito, dictando cuánto se amplifica o atenúa la señal de entrada.La relación entre la resistencia de retroalimentación y la resistencia de entrada determina la ganancia, lo que hace que este circuito sea predecible y fácil de ajustar para diferentes aplicaciones.

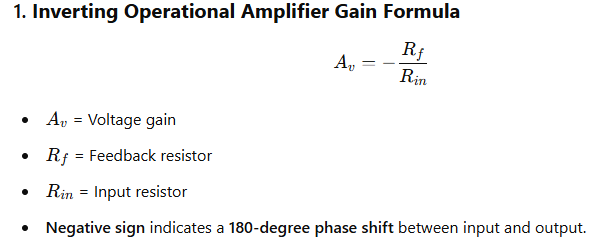

La ganancia para el circuito de amplificador operacional invertido es:

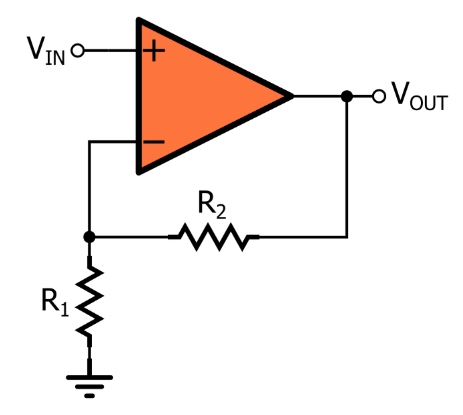

Figura 3. Amplificadores operativos no inversores
Un amplificador operacional no inversor difiere de un amplificador operacional invertido en un aspecto clave: preserva la alineación de fase de la señal de entrada.En esta configuración, la señal de entrada se aplica directamente al terminal no invertido (+), mientras que el terminal de inversión (-) recibe una porción de la señal de salida a través de un circuito de retroalimentación negativa.Esta configuración garantiza que la salida permanezca en fase con la entrada, lo que significa que una entrada positiva produce una salida positiva y una entrada negativa produce una salida negativa.
Una de las características definitorias de esta configuración es su alta impedancia de entrada, que evita el dibujo de corriente excesiva de la fuente de señal.Esto hace que los amplificadores operacionales no invierte sean ideales para aplicaciones donde se debe mantener la integridad de la señal, como la amplificación de audio y el procesamiento de la señal de precisión.

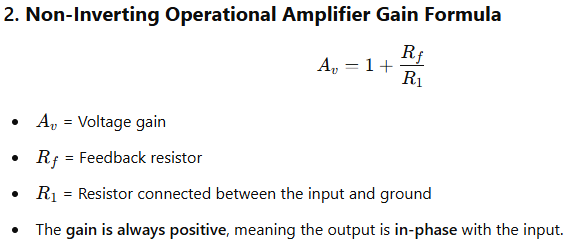

La amplificación o ganancia de un amplificador operacional no inversor está determinada por la ecuación:
Además, la alta impedancia de entrada de un amplificador operacional no inversor minimiza el efecto de carga en las etapas de circuito anteriores.Esto significa que incluso las señales de entrada débiles pueden amplificarse sin ser alteradas o degradadas significativamente.
Elegir entre un amplificador operativo invertido y no inversor depende de las necesidades de aplicación específicas, principalmente en términos de fase de señal e impedancia de entrada.
Un amplificador operacional invertido toma la señal de entrada en el terminal de inversión (-), mientras que el terminal no invertido (+) generalmente está conectado a tierra.Esta configuración da como resultado un cambio de fase de 180 grados, lo que significa que la señal de salida es una versión invertida de la entrada.Además, debido a que la señal de entrada pasa a través de una resistencia antes de alcanzar el amplificador operacional, el circuito exhibe una impedancia de entrada más baja, lo que puede afectar la forma en que interactúa con las etapas de circuito anteriores.
Por el contrario, un amplificador operacional no inversor recibe la señal de entrada directamente en el terminal no invertido (+), mientras que el terminal de inversión es parte del circuito de retroalimentación.Esta configuración conserva la fase original de la señal de entrada, lo que significa que la salida permanece sincronizada con la entrada.Una ventaja clave de este diseño es su alta impedancia de entrada, que minimiza la carga de la señal y permite una mejor compatibilidad con fuentes de señal débiles.
La configuración de OP-APP invertir se usa ampliamente en aplicaciones que requieren inversión de señal, ganancia controlada y conformación de frecuencia.
Amplificación de señal del sensor
Una aplicación clave es la amplificación de la señal del sensor, donde las señales eléctricas débiles de los sensores deben amplificarse a niveles adecuados para su procesamiento posterior.En esta configuración, el OP-APP invertir no solo aumenta la resistencia de la señal, sino que también proporciona una ganancia predecible, determinada por la relación de retroalimentación y resistencias de entrada.Esto lo hace mayormente útil en instrumentos científicos y sistemas de medición industrial, donde la precisión es arriesgada.
Filtrado de señal
En el filtrado de señales, la inversión operativa juega un papel importante en los filtros activos, que se utilizan para mejorar o atenuar rangos de frecuencia específicos.La respuesta de ganancia y frecuencia del circuito se puede ajustar ajustando los valores de resistencia y condensador, lo que le permite diseñar filtros de bajo paso, paso alto, paso de banda o muesca adaptados para aplicaciones como procesamiento de audio, telecomunicaciones y biomédicosdispositivos.
Tecnología de audio
En la tecnología de audio, los amplificadores operacionales invertidos se utilizan para administrar la inversión de fase, asegurando que las señales de sonido mantengan la alineación adecuada cuando interactúan múltiples canales de audio.También se necesitan en la amplificación del instrumento, donde las señales eléctricas sutiles de los dispositivos de medición, como los micrófonos y los medidores de tensión, deben amplificarse sin introducir ruido o distorsión.
Sistemas de control automático y comunicaciones de datos
Más allá del procesamiento de la señal, la inversión de operaciones operacionales contribuye a los sistemas de control automáticos y las comunicaciones de datos, donde ayudan a manipular señales para respuestas de control precisas y mejorar la integridad de la señal en los sistemas de transmisión.Su capacidad para proporcionar una ganancia estable y predecible los hace ideales para circuitos de modulación, generación de forma de onda y corrección de errores en redes de comunicación.
La configuración de OP-APP no inversa se favorece en las aplicaciones donde se debe preservar la fase de señal, se necesita una alta impedancia de entrada o la coincidencia de impedancia es peligrosa.
Seguidores de voltaje (amplificadores de búfer)
Un uso final de los amplificadores operacionales no inversores es como seguidores de voltaje (amplificadores de búfer).En este rol, el OP-APP proporciona ganancia de unidad (ganancia = 1) mientras ofrece una alta impedancia de entrada e impedancia de salida baja, evitando la pérdida de señal no deseada.Esto es especialmente importante en los circuitos de amplificadores de múltiples etapas, donde una señal débil debe transferirse entre las etapas sin degradarse.
Circuitos de amplificador de potencia
En los circuitos de amplificador de potencia, los amplificadores operacionales no inversores sirven como preamplificadores, asegurando que la señal de entrada permanezca en fase mientras se amplifica para conducir altavoces u otras cargas de alta potencia.Del mismo modo, se requieren en diseños de filtros activos, donde proporcionan ganancia mientras mantienen la integridad de la señal, produciendo salidas filtradas de alta calidad utilizadas en sistemas de audio de precisión, equipos biomédicos y procesamiento de señal de RF.
Amplificadores y convertidores analógicos a digital (ADC)
Otro uso importante de los amplificadores operacionales no inversores es sumar amplificadores y convertidores analógicos a digitales (ADC).Aquí, permiten combinar y amplificar varias señales sin distorsión de fase, asegurando que la conversión digital represente con precisión las entradas analógicas originales.Esto es especialmente útil en sistemas de fusión de sensores, consolas de mezcla de audio y sistemas de adquisición de datos.
Circuitos de oscilador e integrador
Los amplificadores operacionales no inversores también juegan un papel dinámico en los circuitos de oscilador e integrador, donde ayudan a generar formas de onda precisas y ejecutar operaciones matemáticas en las señales.Estas funciones se utilizan en generadores de señales electrónicos, sistemas de control y aplicaciones de procesamiento de señales digitales, donde se requieren una síntesis e integración precisas de la forma de onda.
Una de las formas más simples de determinar si un amplificador operacional es invertir o no inversión es examinar la relación entre sus señales de entrada y salida.
• En un amplificador operacional invertido, la señal de salida es de 180 grados fuera de fase con la entrada.Esto significa que cuando aumenta el voltaje de entrada, el voltaje de salida disminuye y viceversa.
• En un amplificador operacional no inversor, la señal de salida permanece en fase con la entrada.Un voltaje de entrada ascendente da como resultado un voltaje de salida ascendente, mientras que un voltaje de entrada descendente conduce a una caída correspondiente en la salida.
Otra forma de distinguir entre las dos configuraciones es observar cómo la señal de entrada está conectada al amplificador operacional.
• En un amplificador de inversión, la señal de entrada se aplica al terminal invertir (-), mientras que el terminal no invertido (+) se conecta típicamente o se conecta a un voltaje de referencia.
• En un amplificador no inversor, la señal de entrada se alimenta al terminal no invertido (+), mientras que el terminal invertir (-) está vinculado a una red de retroalimentación que controla la ganancia.
Esta diferencia de cableado final es lo que dicta el comportamiento de fase del circuito.
La fórmula de ganancia también proporciona una distinción clara entre las dos configuraciones:
• En un amplificador invertido, la ganancia está determinada por la ecuación:
Ganancia = - rf/rin
El signo negativo indica que la salida está invertida en relación con la entrada.
• En un amplificador no inversor, la ganancia sigue a la ecuación:
Ganancia = 1 + rf/rin
Como no hay signo negativo, la salida conserva la misma fase que la entrada.
Al analizar el comportamiento de la señal, las conexiones del circuito y las ecuaciones de ganancia, se hace fácil determinar si un amplificador operacional está funcionando en una configuración invertida o no inversa.
Los amplificadores operacionales invertidos son altamente efectivos en aplicaciones que requieren inversión de fase, como cambios de fase, filtros activos y amplificadores de suma.Su capacidad para procesar señales con ganancia predecible y control de fase los convierte en un componente útil en el procesamiento de señales y la manipulación de la forma de onda.
Otra ventaja es su integración directa en circuitos complejos.Debido a que su ganancia se controla con precisión por la relación de la resistencia de retroalimentación (RF) a la resistencia de entrada (RIN), ofrecen amplificación de señal confiable y repetible, que se utiliza en el procesamiento de audio, la instrumentación y el cálculo analógico.
Además, la inversión de operaciones proporciona una buena linealidad, haciéndolos útiles en aplicaciones donde se necesitan una escala de señal constante y un comportamiento predecible.
Un posible inconveniente de los amplificadores operacionales invertidos es su menor impedancia de entrada, que puede cargar la etapa anterior de un circuito.Esto puede requerir técnicas adicionales de amortiguación o coincidencia de impedancia para evitar la pérdida o distorsión de la señal.
Otro desafío es su susceptibilidad al ruido, principalmente debido al mecanismo de retroalimentación enrutado a través de la entrada invertida.En aplicaciones de alta precisión, como circuitos de audio sensibles e instrumentación de medición, el ruido no deseado puede degradar la claridad de la señal.El diseño adecuado del circuito, incluida la selección de resistencia cuidadosa y las técnicas de blindaje, a menudo se requiere para mitigar este problema.
En resumen, ambos invertido y no invierte Los amplificadores operativos juegan un papel importante en el diseño de circuitos electrónico.Cada tipo tiene sus propias ventajas, ya sea su inversión de señal, amplificación o fase de mantenimiento.Comprender estas diferencias ayuda a elegir la configuración correcta para aplicaciones como sistemas de audio, herramientas de medición y procesamiento digital.Al seleccionar el OP-APP apropiado, puede mejorar el rendimiento del circuito, la eficiencia y la confiabilidad.
Un Summing OP-APP funciona principalmente como un mezclador de audio o un sumador de señal en circuitos electrónicos.Combina múltiples señales de entrada en una señal de salida.Por ejemplo, las consolas de mezcla de audio, suma diferentes entradas de sonido (como voces e instrumentos) en una sola salida que impulsa altavoces o dispositivos de grabación.La ventaja práctica aquí es su capacidad para manejar varias entradas mientras se mantiene la integridad de la señal, por lo que es útil tanto en la computación analógica como en el procesamiento de audio.
Un amplificador de transconductancia operacional (OTA) y un amplificador operacional estándar (OP-APP) difieren principalmente en sus características y aplicaciones de salida.La OTA genera una corriente proporcional a la diferencia de voltaje de entrada, ideal para configuraciones de ganancia variable en filtros y moduladores.Los amplificadores operacionales, por otro lado, emiten un voltaje proporcional a la diferencia de voltaje de entrada.Las OTA se usan donde la ganancia debe controlarse por otro voltaje (como en los sintetizadores), mientras que los amplificadores operacionales son omnipresentes en la amplificación de señal general.
Los integradores inversores y no inversores se utilizan para realizar la integración, una operación final en el procesamiento de señales analógicas.El integrador invertido produce una salida que integra la señal de entrada con una inversión, lo que significa que voltea la fase de la señal en 180 grados.Se usa comúnmente donde se requiere inversión de fase, como en el acondicionamiento de la señal.Sin embargo, el integrador no inversor mantiene la fase de la señal de entrada.Su aplicación es más adecuada donde se usa la preservación de fase, como en ciertos tipos de filtros o bucles de control.
El tipo de amplificador más utilizado es el amplificador no inversor debido a su capacidad para amplificar las señales sin alterar su fase.Esta característica es necesaria en aplicaciones de audio y procesamiento de señal general donde se utiliza el mantenimiento de la forma de onda de la señal original.Se prefieren amplificadores no inversores para su alta impedancia de entrada, lo que evita la carga de la fuente de señal y los hace adecuados para una amplia gama de aplicaciones, desde instrumentos médicos hasta sistemas de audio.
Los amplificadores son finales en electrónica para aumentar la potencia de la señal, lo que les permite impulsar componentes o largas distancias sin pérdidas significativas en la fidelidad o la resistencia.Por ejemplo, en el equipo de audio, los amplificadores aumentan las señales débiles de micrófonos o reproductores de música a niveles adecuados para conducir altavoces.En los sistemas de comunicación, los amplificadores insisten en el fortalecimiento de las señales que se transmitirán sobre cables o ondas aéreas, asegurando que la información llegue a su destino de manera clara y efectiva.
