Comprensión de los condensadores MLCC en la electrónica moderna

Los condensadores MLCC suelen estar disponibles en paquetes compactos tipo chip con cuerpos cerámicos y terminales metálicos diseñados para montaje en PCB.Elegir el MLCC correcto no se trata solo de elegir un valor de capacitancia.Este artículo analizará qué son los condensadores MLCC, cómo funcionan, sus tipos y tamaños comunes, características eléctricas importantes, aplicaciones del mundo real y más.

Catálogo

¿Qué es MLCC (condensador cerámico multicapa)?

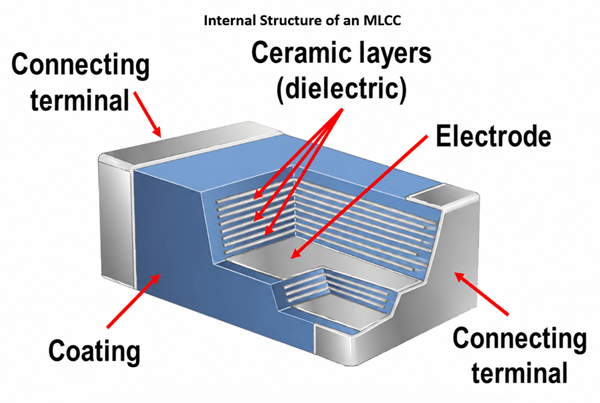

Un MLCC (condensador cerámico multicapa) es un tipo de condensador cerámico fabricado apilando múltiples capas dieléctricas cerámicas delgadas con electrodos metálicos internos dentro de un solo chip compacto.Estas capas apiladas trabajan juntas para almacenar energía eléctrica manteniendo un tamaño físico muy pequeño.

Los MLCC se utilizan comúnmente como condensadores de montaje superficial en circuitos electrónicos modernos porque pueden proporcionar una capacitancia relativamente alta, una respuesta eléctrica rápida y un rendimiento estable de alta frecuencia en dispositivos compactos.Su construcción multicapa permite que muchas capas de condensadores funcionen en paralelo dentro de un paquete, lo que aumenta la densidad de capacitancia en comparación con los condensadores cerámicos de una sola capa.

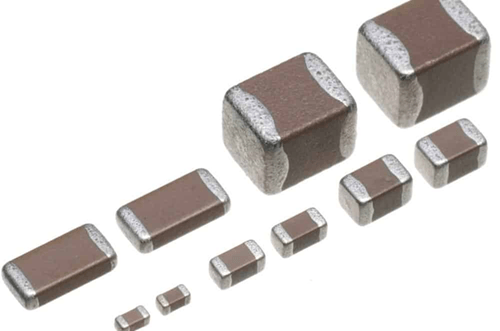

La mayoría de los MLCC son componentes de chip rectangulares con terminaciones metálicas en ambos extremos para montaje directo en PCB.Dentro del chip, se apilan, presionan y sinterizan capas cerámicas y electrodos alternos a alta temperatura para formar una estructura monolítica sólida.Debido a esta construcción, los MLCC también se denominan condensadores cerámicos monolíticos.

Cómo funcionan los condensadores MLCC en circuitos electrónicos

Los condensadores MLCC funcionan almacenando carga eléctrica entre sus electrodos internos y capas dieléctricas cerámicas.Cuando se aplica voltaje a través de los terminales del capacitor, se forma un campo eléctrico dentro del material cerámico, lo que permite que el MLCC almacene y libere energía eléctrica muy rápidamente durante el funcionamiento del circuito.

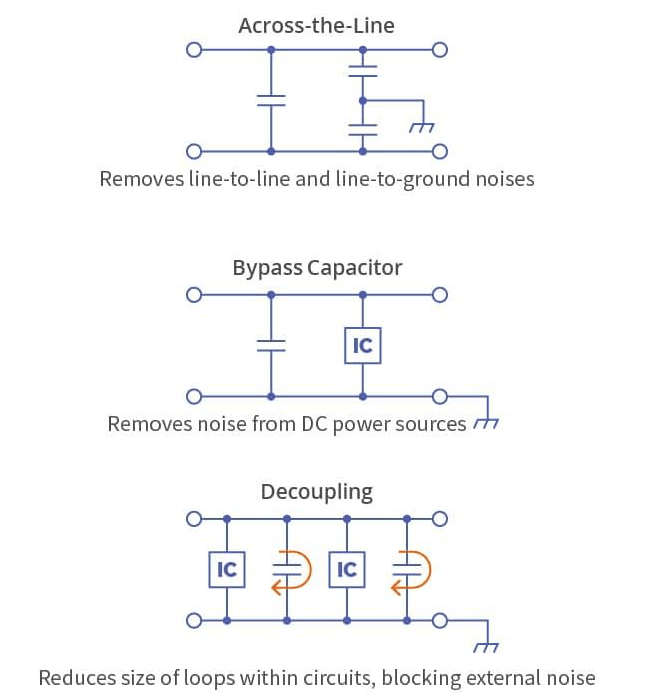

En los circuitos electrónicos prácticos, los condensadores MLCC se utilizan principalmente para filtrar, desviar y desacoplar ruido, como se muestra en el siguiente diagrama.Estas funciones ayudan a mantener un voltaje estable y reducir las interferencias eléctricas no deseadas que pueden afectar los componentes electrónicos sensibles.

En aplicaciones de filtrado transversal, los condensadores ayudan a suprimir el ruido de línea a línea y de línea a tierra generado por circuitos de conmutación o interferencias eléctricas externas.Esto mejora la calidad de la señal y reduce el ruido electromagnético en los sistemas de energía.

En configuraciones de condensadores de derivación, se conecta un MLCC cerca de un pin de alimentación del IC para eliminar el ruido de alta frecuencia de la fuente de alimentación de CC.El condensador proporciona un camino corto para señales de ruido no deseadas a tierra y al mismo tiempo permite que el CI reciba un suministro de voltaje más limpio y estable.

En aplicaciones de desacoplamiento, los condensadores MLCC reducen las fluctuaciones de voltaje causadas por la conmutación rápida dentro de los circuitos integrados.Cuando un IC demanda repentinamente corriente, el MLCC cercano libera rápidamente energía almacenada para estabilizar el voltaje de suministro local.Esto ayuda a prevenir la inestabilidad de la señal, errores de sincronización y acoplamiento de ruido no deseado entre circuitos cercanos.

Debido a que los MLCC tienen ESR (resistencia en serie equivalente) y ESL (inductancia en serie equivalente) muy bajos, pueden reaccionar extremadamente rápido al ruido de alta frecuencia y picos de corriente transitorios.Esto los hace muy eficaces en procesadores, microcontroladores, circuitos de RF, fuentes de alimentación conmutadas, dispositivos de comunicación y sistemas digitales de alta velocidad.

Para mejorar el rendimiento del filtrado en diferentes rangos de frecuencia, los ingenieros suelen colocar varios condensadores MLCC con diferentes valores de capacitancia en paralelo cerca de circuitos integrados y rieles de alimentación críticos.

Tipos de dieléctricos MLCC explicados

El material dieléctrico utilizado dentro de un MLCC afecta en gran medida su rendimiento eléctrico, estabilidad, rango de capacitancia y confiabilidad operativa.Se diseñan diferentes tipos de dieléctricos para diferentes aplicaciones, por lo que seleccionar el dieléctrico MLCC correcto es importante en el diseño de circuitos electrónicos.

Los dieléctricos MLCC generalmente se dividen en dos categorías principales: condensadores de Clase 1 y Clase 2.

Condensadores MLCC Clase 1

Los MLCC de clase 1 están diseñados para aplicaciones de alta estabilidad y precisión.Los tipos de dieléctricos Clase 1 más comunes son C0G y NP0.Estos condensadores mantienen una capacitancia muy estable ante cambios de temperatura, voltaje y frecuencia.

Debido a sus bajas pérdidas eléctricas y su mínima deriva de capacitancia, los MLCC de Clase 1 se usan comúnmente en circuitos de RF, osciladores, circuitos de resonancia, filtros y aplicaciones de temporización donde la precisión es crítica.

Sin embargo, los MLCC de Clase 1 suelen proporcionar valores de capacitancia más bajos en comparación con los condensadores de Clase 2 y generalmente son más caros.

Condensadores MLCC Clase 2

Los MLCC de clase 2 están optimizados para una mayor densidad de capacitancia y un tamaño compacto.Los tipos de dieléctricos comunes incluyen X7R, X5R, Y5V y Z5U.Estos condensadores se utilizan ampliamente en filtrado de fuentes de alimentación, derivación, desacoplamiento y circuitos electrónicos de uso general.

X7R y X5R ofrecen una combinación equilibrada de valor de capacitancia, estabilidad de temperatura y costo, lo que los convierte en algunos de los tipos de dieléctricos MLCC más utilizados en la electrónica moderna.

Y5V y Z5U pueden alcanzar una capacitancia muy alta en paquetes pequeños, pero su capacitancia cambia más significativamente con la temperatura y el voltaje aplicado.Debido a esto, generalmente se utilizan en aplicaciones menos críticas donde no se requiere alta precisión.

Características de X7R, X5R y C0G

Los condensadores C0G proporcionan la mejor estabilidad eléctrica y las características de pérdida más bajas, pero sus valores de capacitancia suelen ser mucho más pequeños.Los condensadores X7R y X5R admiten valores de capacitancia mucho más altos y son más adecuados para aplicaciones de filtrado y potencia.

Los condensadores X7R pueden funcionar en un rango de temperatura más amplio que los condensadores X5R, mientras que X5R a menudo permite una densidad de capacitancia ligeramente mayor en tamaños más pequeños.La elección entre estos tipos de dieléctricos depende de la estabilidad requerida, la temperatura de funcionamiento, la sensibilidad del circuito y el espacio disponible en la PCB.

Tamaños y dimensiones comunes de los paquetes MLCC

Los condensadores MLCC están disponibles en muchos tamaños de paquete para admitir diferentes requisitos de circuitos, diseños de PCB y diseños electrónicos miniaturizados.El tamaño del paquete determina las dimensiones físicas del capacitor y puede afectar el rango de capacitancia, la clasificación de voltaje, la capacidad de manejo de corriente y la resistencia mecánica.

Los MLCC más pequeños se utilizan habitualmente en teléfonos inteligentes, dispositivos portátiles, tabletas y dispositivos electrónicos compactos donde el espacio de PCB es limitado.Los tamaños de paquete más grandes se utilizan a menudo en fuentes de alimentación, sistemas automotrices y electrónica industrial que requieren capacidades nominales o voltaje más altas.

Los tamaños de paquetes MLCC más comunes se muestran a continuación.

Imperial Tamaño	Métrica Tamaño	Típico Aplicaciones
0201	0603	Ultracompacto dispositivos móviles
0402	1005	Teléfonos inteligentes y electrónica portátil
0603	1608	Propósito general circuitos
0805	2012	Filtrado de potencia y desacoplamiento
1206	3216	superior aplicaciones de capacitancia
1210	3225	Fuente de alimentación y sistemas industriales

A medida que aumenta el tamaño del paquete, los condensadores MLCC generalmente pueden admitir:

• Valores de capacitancia más altos

• Clasificaciones de voltaje más altas

• Mejor disipación del calor

• Durabilidad mecánica mejorada

Sin embargo, los condensadores más grandes también requieren más espacio en la PCB.Los ingenieros suelen equilibrar el tamaño del paquete, el rendimiento eléctrico, la confiabilidad y las limitaciones de diseño de la placa al seleccionar MLCC para un diseño.Los productos electrónicos modernos continúan avanzando hacia tamaños de paquetes MLCC más pequeños para admitir dispositivos más delgados y compactos manteniendo al mismo tiempo un alto rendimiento eléctrico.

Características eléctricas importantes de los condensadores MLCC

Las características eléctricas del MLCC afectan el rendimiento del condensador en circuitos reales, especialmente en filtrado, desacoplamiento, estabilidad de voltaje y operación de alta frecuencia.

Valor de capacitancia

El valor de capacitancia se refiere a la cantidad de carga eléctrica que puede almacenar un MLCC.Generalmente se mide en picofaradios, nanofaradios o microfaradios.En un circuito, este valor afecta qué tan bien el capacitor puede suavizar los cambios de voltaje, filtrar el ruido o soportar la demanda repentina de corriente de los componentes cercanos.

El valor de capacitancia de un MLCC depende de su material dieléctrico, área interna del electrodo, número de capas cerámicas y tamaño del paquete.Los MLCC más grandes o los capacitores con más capas internas generalmente pueden proporcionar una capacitancia más alta, mientras que a menudo se seleccionan paquetes más pequeños cuando el espacio de la PCB es limitado.

Tolerancia de capacitancia

La tolerancia de capacitancia muestra cuánto puede diferir la capacitancia real del valor nominal impreso en la hoja de datos.Por ejemplo, un MLCC clasificado en 1 µF con una tolerancia de ±10% puede tener una capacitancia real ligeramente por encima o por debajo de ese valor.

Esta característica es importante porque algunos circuitos necesitan una capacitancia muy precisa para funcionar correctamente.Los circuitos de RF, osciladores, filtros y circuitos de sincronización a menudo requieren valores de tolerancia más estrictos.Para derivación y desacoplamiento general, generalmente se acepta una tolerancia más amplia porque la función principal del capacitor es la reducción de ruido y la estabilización de voltaje.

Clasificación y reducción de voltaje

La clasificación de voltaje es el voltaje máximo que un MLCC puede manejar de manera segura durante la operación.Si el voltaje aplicado excede esta clasificación, el material dieléctrico puede estresarse, lo que puede reducir la confiabilidad o causar fallas.

En el diseño de circuitos reales, los ingenieros suelen utilizar la reducción de tensión.Esto significa elegir un MLCC con una tensión nominal superior a la tensión real del circuito.Por ejemplo, se puede utilizar un MLCC de 25 V en un circuito de 12 V para proporcionar un margen operativo más seguro.La reducción de potencia ayuda a mejorar la confiabilidad a largo plazo, especialmente en aplicaciones automotrices, industriales y de suministro de energía.

Efecto de polarización de CC

El efecto de polarización de CC es uno de los comportamientos más importantes de los condensadores MLCC en el mundo real.En muchos dieléctricos de Clase 2, como X5R y X7R, la capacitancia efectiva disminuye cuando se aplica voltaje de CC.

Esto significa que un capacitor etiquetado como 10 µF puede entregar mucha menos capacitancia durante el funcionamiento real.El efecto es más fuerte en paquetes de tamaño pequeño y MLCC de alta capacitancia.Debido a esto, los ingenieros a menudo verifican las curvas de polarización de CC en la hoja de datos y pueden seleccionar un valor de capacitancia más alto que el que teóricamente requiere el circuito.

ESR

ESR, o resistencia en serie equivalente, es la pequeña resistencia interna dentro del condensador.Una ESR más baja permite que el MLCC responda rápidamente a los cambios actuales y reduce la pérdida de energía durante la operación.

Los condensadores MLCC suelen tener una ESR mucho menor que los condensadores electrolíticos.Esto los hace efectivos para filtrado de alta frecuencia, conmutación de fuentes de alimentación, circuitos de RF y desacoplamiento cerca de pines de alimentación de IC.Una ESR baja también ayuda a reducir la generación de calor y mejora la eficiencia del circuito.

ESL

ESL, o inductancia en serie equivalente, es la pequeña inductancia no deseada causada por la estructura interna y los terminales del capacitor.A altas frecuencias, el ESL puede afectar la eficacia con la que el condensador filtra el ruido.

Los MLCC suelen tener un ESL bajo debido a su estructura multicapa compacta y rutas de corriente cortas.Esto los hace adecuados para circuitos digitales de alta velocidad, procesadores, dispositivos de comunicación y sistemas de RF donde se necesita una rápida supresión del ruido.

Características de temperatura

Las características de temperatura describen cómo cambia la capacitancia cuando cambia la temperatura de funcionamiento.Los diferentes materiales dieléctricos se comportan de manera diferente bajo estrés térmico.

Los MLCC C0G ofrecen una excelente estabilidad de temperatura y se utilizan en circuitos de precisión.Los condensadores X7R y X5R proporcionan una mayor capacitancia pero permiten una mayor variación de capacitancia con la temperatura.Los condensadores Y5V y Z5U pueden ofrecer una alta capacitancia en tamaños pequeños, pero su estabilidad de temperatura es mucho más débil.

Características de frecuencia

Las características de frecuencia describen cómo se comporta un MLCC cuando cambia la frecuencia de la señal.Los condensadores MLCC se utilizan ampliamente en circuitos de alta frecuencia porque tienen un ESR y un ESL bajos.

En altas frecuencias, los MLCC pueden ayudar a eliminar ruidos no deseados, estabilizar los rieles de alimentación y respaldar un funcionamiento de señal limpia.Es por eso que se usan comúnmente en reguladores de conmutación, módulos de RF, procesadores, GPU y circuitos de comunicación.

Resistencia de aislamiento

La resistencia de aislamiento mide qué tan bien el material dieléctrico previene la fuga de corriente entre los electrodos internos.Una resistencia de aislamiento más alta significa que el capacitor puede retener la carga de manera más efectiva con menos fugas.

Esto es importante en circuitos de baja potencia, dispositivos que funcionan con baterías, circuitos de sincronización y sistemas analógicos de precisión.Una resistencia de aislamiento deficiente puede aumentar la pérdida de energía y reducir la precisión del circuito.

Características de envejecimiento

Las características de envejecimiento describen cómo cambia la capacitancia con el tiempo.Algunos MLCC, especialmente los de Clase 2, como X7R y X5R, pierden capacitancia gradualmente debido a cambios en el material dieléctrico cerámico.

Los condensadores C0G tienen un envejecimiento muy bajo y permanecen estables durante mucho tiempo.Los MLCC de clase 2 ofrecen mayor capacitancia, pero los diseñadores deben considerar el envejecimiento cuando la estabilidad de la capacitancia a largo plazo es importante.

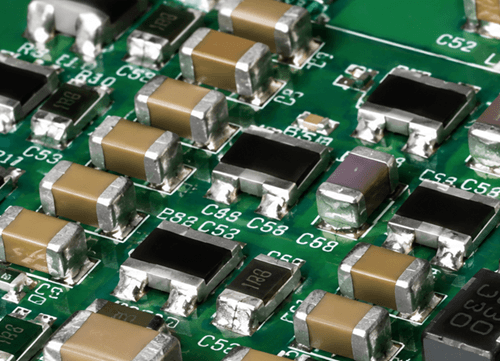

Aplicaciones MLCC en sistemas electrónicos reales

Teléfonos inteligentes y dispositivos móviles

Los teléfonos inteligentes, tabletas y dispositivos portátiles utilizan una gran cantidad de condensadores MLCC para la administración de energía, el filtrado de señales, la comunicación RF y el desacoplamiento del procesador.El pequeño tamaño de sus paquetes los hace ideales para diseños electrónicos compactos.

Fuentes de alimentación y convertidores DC-DC

Los MLCC se utilizan comúnmente en fuentes de alimentación conmutadas y convertidores CC-CC para reducir la ondulación del voltaje, estabilizar el voltaje de salida y filtrar el ruido de alta frecuencia generado durante la operación de conmutación.

Placas base y GPU de computadora

Las placas base y tarjetas gráficas modernas utilizan condensadores MLCC cerca de CPU, GPU y chips de memoria para mantener una entrega de energía estable durante el procesamiento de alta velocidad y los rápidos cambios de corriente.

Electrónica automotriz

Los sistemas automotrices utilizan MLCC en unidades de control de motores, sistemas de información y entretenimiento, módulos ADAS, sensores y sistemas de energía de vehículos eléctricos.Los MLCC de grado automotriz están diseñados para soportar vibraciones, calor y condiciones operativas adversas.

Equipos industriales

Los sistemas de control industrial, la robótica y los equipos de automatización utilizan condensadores MLCC para filtrado de señales, estabilización de energía y supresión de ruido electromagnético en entornos de alta confiabilidad.

Circuitos de comunicación y RF

Los módulos de RF, los dispositivos de comunicación inalámbrica y los sistemas de antena utilizan MLCC debido a sus características de bajo ESR y ESL, que ayudan a mejorar el rendimiento de la señal de alta frecuencia.

Electrónica de Consumo

Los televisores, consolas de juegos, cámaras, sistemas de audio y electrodomésticos utilizan condensadores MLCC para filtrar, cronometrar y operar energía estable en circuitos electrónicos compactos.

Electrónica Médica

Los dispositivos médicos, como monitores de pacientes, equipos de diagnóstico portátiles y sistemas de imágenes, utilizan MLCC debido a su confiabilidad, tamaño compacto y rendimiento eléctrico estable.

Servidores de IA y centros de datos

Los servidores de alto rendimiento y los sistemas informáticos de IA utilizan una gran cantidad de condensadores MLCC para admitir procesadores rápidos, suministro de energía de alta corriente y funcionamiento estable en entornos informáticos de alta velocidad.

MLCC frente a otros condensadores

Parámetro	CCML	electrolítico condensador	tantalio condensador	película condensador
Construcción Materiales	Cerámica dieléctrico	Líquido electrolito	Óxido de tantalio	película plástica dieléctrico
Polaridad	No polarizado	Generalmente polarizado	Polarizado	No polarizado
Tamaño físico	Muy compacto	Más grande	Compacto	Más grande
capacitancia Rango	Bajo a medio/alto	muy alto	Medio a alto	Bajo a medio
ESR	muy bajo	superior	Bajo	Bajo
ESL	muy bajo	moderado	Bajo	moderado
Alta frecuencia Rendimiento	Excelente	Limitado	bueno	bueno
voltaje Estabilidad	Afectados por DC parcialidad	Más estable	Estable	muy estable
Temperatura Estabilidad	Depende de tipo dieléctrico	moderado	bueno	Excelente
envejecimiento Características	Tipos de clase 2 puede envejecer	electrolito se degrada con el tiempo	Estable	Envejecimiento muy bajo
Toda la vida	largo	Limitado por secado de electrolitos	Largo si correctamente usado	largo
Comportamiento de fracaso	Agrietamiento o cortocircuito	electrolito fugas o secado	Puede fallar brevemente si está demasiado estresado	Generalmente abierto fracaso
Precisión Aplicaciones	C0G adecuado	No es ideal	moderado	Excelente
Fuente de alimentación Filtrado	Bueno para alto frecuencia	Excelente para filtrado masivo	bueno	moderado
Aplicaciones de radiofrecuencia	Excelente	pobre	moderado	bueno
Típico Aplicaciones	desacoplamiento, filtrado, circuitos de RF	Energía a granel almacenamiento, fuentes de alimentación	Potencia compacta circuitos	audio, Circuitos de alta tensión y precisión.
Costo	Bajo a moderado	Bajo	Moderado a alto	moderado
Ventaja principal	tamaño pequeño y rendimiento de alta frecuencia	muy alto capacitancia	Estable capacitancia en tamaño compacto	Excelente estabilidad y precisión
Limitación principal	polarización CC pérdida de capacitancia	mayor tamaño y vida útil más corta	Polaridad sensibilidad	fisico mas grande tamaño

Demanda del mercado de la industria MLCC

La demanda global de condensadores MLCC continúa aumentando porque los dispositivos electrónicos modernos requieren componentes más pequeños, más rápidos y más confiables.A medida que tecnologías como 5G, vehículos eléctricos, servidores de IA y dispositivos IoT continúan expandiéndose, la necesidad de condensadores MLCC de alto rendimiento también crece rápidamente.

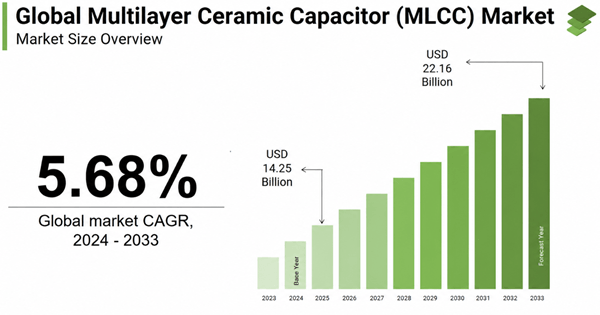

La imagen muestra el crecimiento proyectado del mercado global de MLCC de 2024 a 2033. Se espera que el mercado crezca de aproximadamente 14,25 mil millones de dólares en 2025 a alrededor de 22,16 mil millones de dólares en 2033, con una tasa de crecimiento anual compuesta (CAGR) de aproximadamente 5,68%.Este aumento constante refleja la creciente demanda de componentes electrónicos compactos y de alta capacitancia en las industrias modernas.

Uno de los mayores contribuyentes a la demanda de MLCC es la industria automotriz, especialmente los vehículos eléctricos y los sistemas ADAS, que requieren una gran cantidad de capacitores para control de energía, sistemas de baterías, sensores y módulos de comunicación.Además, las estaciones base 5G y los centros de datos de IA utilizan circuitos electrónicos de alta densidad que requieren una entrega de energía estable y filtrado de alta frecuencia, lo que aumenta el uso de condensadores MLCC en sistemas electrónicos avanzados.

Preguntas frecuentes [FAQ]

1. ¿Por qué los condensadores MLCC a veces producen ruido audible en dispositivos electrónicos?

Algunos condensadores MLCC pueden producir ruido audible debido al efecto piezoeléctrico dentro del material dieléctrico cerámico.Cuando se aplica voltaje de alta frecuencia, las capas cerámicas se expanden y contraen ligeramente, creando vibraciones mecánicas.En algunos circuitos, como los convertidores CC-CC o los reguladores de potencia, esta vibración puede volverse lo suficientemente fuerte como para crear un zumbido o un chirrido.

2. ¿Por qué a menudo se conectan en paralelo varios condensadores MLCC con diferentes valores de capacitancia?

Los ingenieros suelen conectar varios condensadores MLCC en paralelo porque diferentes valores de capacitancia funcionan mejor en diferentes rangos de frecuencia.Los condensadores más pequeños manejan ruido de muy alta frecuencia, mientras que los condensadores más grandes proporcionan un mejor filtrado de baja frecuencia y almacenamiento de energía.Esta combinación mejora la estabilidad general de la energía y el rendimiento del filtrado.

3. ¿Cómo puede afectar el daño flexible de la PCB a los condensadores MLCC?

La flexión de PCB puede crear tensión mecánica en los condensadores MLCC, especialmente en paquetes de mayor tamaño.Una flexión excesiva puede agrietar el cuerpo cerámico o los electrodos internos, lo que provoca una reducción de la capacitancia, un funcionamiento intermitente o una falla por cortocircuito.Las técnicas de montaje y diseño de PCB adecuadas ayudan a reducir este riesgo.

4. ¿Por qué se utilizan condensadores MLCC de terminación suave en la electrónica automotriz?

Los MLCC de terminación suave incluyen capas conductoras flexibles que absorben tensiones mecánicas y vibraciones.Esto ayuda a prevenir grietas causadas por la expansión térmica, la flexión de las tablas o las duras condiciones de funcionamiento del automóvil.Se utilizan ampliamente en vehículos eléctricos y sistemas automotrices críticos para la seguridad.

5. ¿Cómo afecta la frecuencia de autorresonancia al rendimiento del condensador MLCC?

Cada condensador MLCC tiene una frecuencia de resonancia propia donde su reactancia capacitiva y su reactancia inductiva se vuelven iguales.Cerca de esta frecuencia, el condensador proporciona el mejor rendimiento de filtrado.Por encima de la frecuencia de autorresonancia, el condensador comienza a comportarse más como un inductor, lo que reduce su eficacia para la supresión del ruido.

6. ¿Cómo afectan los ciclos de temperatura y el estrés térmico a la confiabilidad del MLCC?

El calentamiento y enfriamiento repetidos pueden crear tensión térmica dentro de las capas cerámicas y las uniones de soldadura de un capacitor MLCC.Con el tiempo, esta tensión puede provocar grietas o una menor confiabilidad, especialmente en entornos automotrices e industriales donde son comunes los grandes cambios de temperatura.

7. ¿Por qué los condensadores MLCC están reemplazando a algunos condensadores electrolíticos en la electrónica moderna?

Los condensadores MLCC modernos pueden alcanzar valores de capacitancia más altos en tamaños compactos y al mismo tiempo ofrecen una ESR más baja y un mejor rendimiento de alta frecuencia que los condensadores electrolíticos.Esto permite que muchos dispositivos compactos, como teléfonos inteligentes, tabletas y computadoras portátiles ultradelgadas, reduzcan el espacio en la placa y mejoren la eficiencia energética.

8. ¿Qué factores deben considerar los ingenieros al seleccionar un capacitor MLCC para una fuente de alimentación conmutada?

Los ingenieros suelen considerar el valor de capacitancia, la tensión nominal, el efecto de polarización de CC, ESR, ESL, capacidad de corriente de rizado, tamaño del paquete y rango de temperatura de funcionamiento.Estos factores afectan directamente el rendimiento del filtrado, la estabilidad del voltaje, la eficiencia y la confiabilidad a largo plazo en los circuitos de suministro de energía conmutados.
