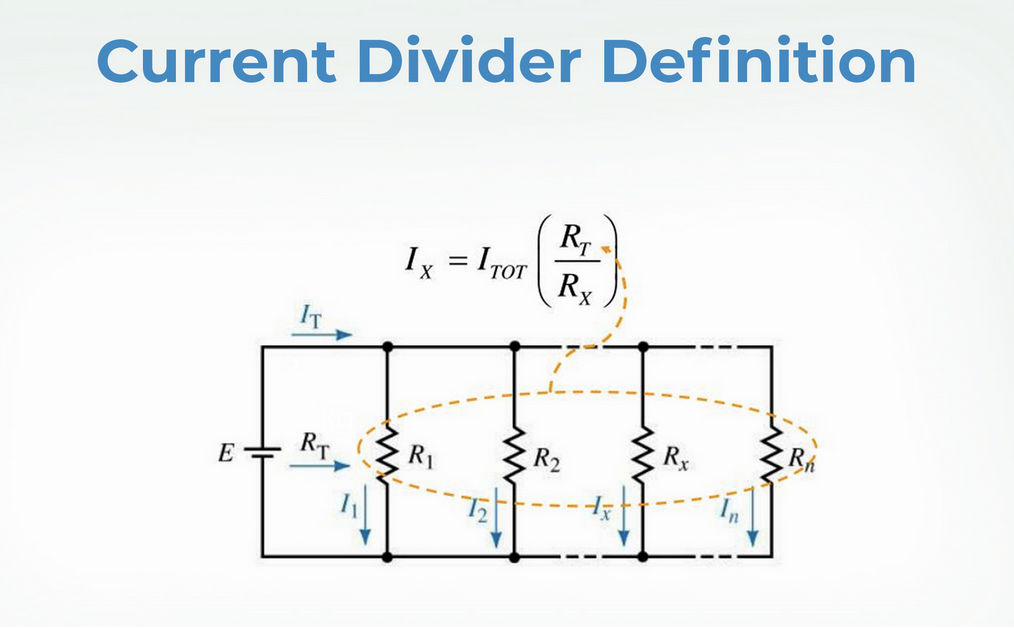

Se utiliza un divisor de corriente para controlar cómo fluye la corriente a través de múltiples ramas paralelas en un circuito eléctrico.Debido a que todas las ramas están conectadas en paralelo, comparten el mismo voltaje, pero cada rama tiene una cantidad diferente de corriente en función de su resistencia.
La regla primaria de un divisor actual es la proporcionalidad inversa: las ramas de resistencia a la menor transportan más corriente, mientras que las ramas de mayor resistencia tienen menos.Esto sigue la ley de Ohm, que establece que la corriente es proporcional al voltaje e inversamente proporcional a la resistencia.Por ejemplo, si una batería está conectada a dos resistencias paralelas, la resistencia de menor resistencia llevará a cabo una mayor porción de la corriente total, mientras que la resistencia de mayor resistencia conducirá menos.Esto garantiza una distribución de corriente eficiente y predecible en todo el circuito.
Los divisores actuales se utilizan ampliamente en circuitos electrónicos que requieren un control de corriente preciso.Miden los instrumentos para probar pequeñas porciones de una corriente grande y en diseños de circuitos donde los componentes necesitan niveles de corriente específicos.Usando el principio de divisor de corriente, puede regular el flujo de corriente sin afectar el voltaje general del circuito.
Un divisor actual sigue la ley de Ohm, donde la corriente total que ingresa a un circuito paralelo se divide entre sus ramas en función de sus resistencias.Las ramas de menor resistencia reciben más corriente, mientras que las ramas de mayor resistencia reciben menos.Esto garantiza un flujo de corriente equilibrado y eficiente mientras mantiene el mismo voltaje en todas las ramas.
Para calcular la corriente en cada rama de un circuito paralelo, se utiliza la fórmula de divisor de corriente:
Dónde:
• I₁, I₂, I₃, etc. Representa la corriente a través de cada rama.
• R₁, R₂, R₃, etc. son los valores de resistencia de cada rama.
• (r₂ || r₃ || ...) representa la resistencia equivalente de las ramas paralelas restantes.
• I es la corriente de entrada total.
Al aplicar este principio, puede controlar con precisión la distribución de corriente, asegurando un rendimiento óptimo en el procesamiento de señales, las redes de sensores y los circuitos de potencia.
Para comprender cómo funciona la fórmula del divisor actual, considere un circuito con:
• Corriente de entrada: 2a
• Resistencias: R₁ = 4Ω, R₂ = 6Ω, R₃ = 8Ω
El objetivo es calcular la corriente que fluye a través de cada rama (i₁, i₂ e i₃) usando la fórmula divisora actual.
La fórmula de resistencia paralela para dos resistencias es:
Dónde:
Aplicando esta fórmula:
Resultados de distribución actual:
• Rama 1: ≈ 0.2457a
• Rama 2: ≈ 0.1917a
• Rama 3: ≈ 0.1722a
Los divisores de corriente aseguran una distribución de corriente precisa, que es esencial para la estabilidad y protección del circuito.Puede usar calculadoras de divisores actuales para simplificar los cálculos y evitar errores.
Los divisores de corriente se utilizan en sistemas eléctricos y electrónicos, proporcionando un control de corriente preciso en los componentes del circuito.Mejoran el rendimiento, la estabilidad y la precisión de la medición.
Los transistores requieren corrientes controladas para operación estable en amplificación, conmutación y procesamiento de señales.Los divisores actuales suministran corrientes de sesgo a los terminales de base de transistores o puerta, asegurando un rendimiento predecible al tiempo que evitan las fallas de distorsión o conmutación.El sesgo adecuado ayuda a mantener la ganancia, la linealidad y la eficiencia en la operación del circuito.
En las fuentes de alimentación con múltiples salidas paralelas, los divisores de corriente equilibran la carga distribuyendo uniformemente la corriente de salida total.Esto evita la sobrecarga, el sobrecalentamiento y el estrés de los componentes, mejorando la eficiencia del sistema y la longevidad.Son especialmente útiles en sistemas de energía redundantes, donde incluso la distribución actual prolonga la vida útil de los componentes.
Los divisores actuales se utilizan ampliamente en aplicaciones de detección de corriente, donde una pequeña fracción de la corriente principal se redirige a través de una resistencia de detección para una medición precisa.Este método garantiza lecturas de corriente precisas sin alterar significativamente el circuito principal.Se aplica comúnmente en pruebas electrónicas, monitoreo de energía y automatización industrial.
Muchos circuitos requieren la regulación actual para proteger los componentes del flujo de corriente excesivo.Los divisores actuales le permiten establecer valores de resistencia precisos para controlar y limitar la corriente, asegurando un funcionamiento seguro para LED, microcontroladores y circuitos integrados.Esta función es necesaria en la protección contra sobrecorriente y la prevención de cortocircuitos.
Cuando una fuente de voltaje debe convertirse en una corriente proporcional, los divisores de corriente con elementos resistivos proporcionan una solución efectiva.Esta técnica se usa ampliamente en el procesamiento de señales analógicas, los circuitos de sensores y los dispositivos controlados por la corriente, lo que garantiza que los cambios de voltaje se traduzcan en salidas de corriente predecibles.
En los circuitos de comunicación y procesamiento de señales, los divisores de corriente dividen una señal de entrada en múltiples ramas, lo que permite enrutar las señales a diferentes subsistemas sin distorsión o pérdida.Se utilizan en circuitos de RF, amplificadores de audio y redes de sensores, donde se requiere una distribución de señal estable.
Los divisores actuales son parte integral de los circuitos de puente de piedra de trigo, que se usan comúnmente para la medición y detección de resistencia.La distribución de corriente precisa ayuda a equilibrar el puente, asegurando cálculos precisos de resistencia en sensores de calibre de deformación, sensores de temperatura e instrumentos de laboratorio.
En los circuitos eléctricos, la división de corriente y la división de voltaje son técnicas para distribuir energía eléctrica entre los componentes.Ambos siguen la ley de Ohm pero tienen diferentes propósitos:

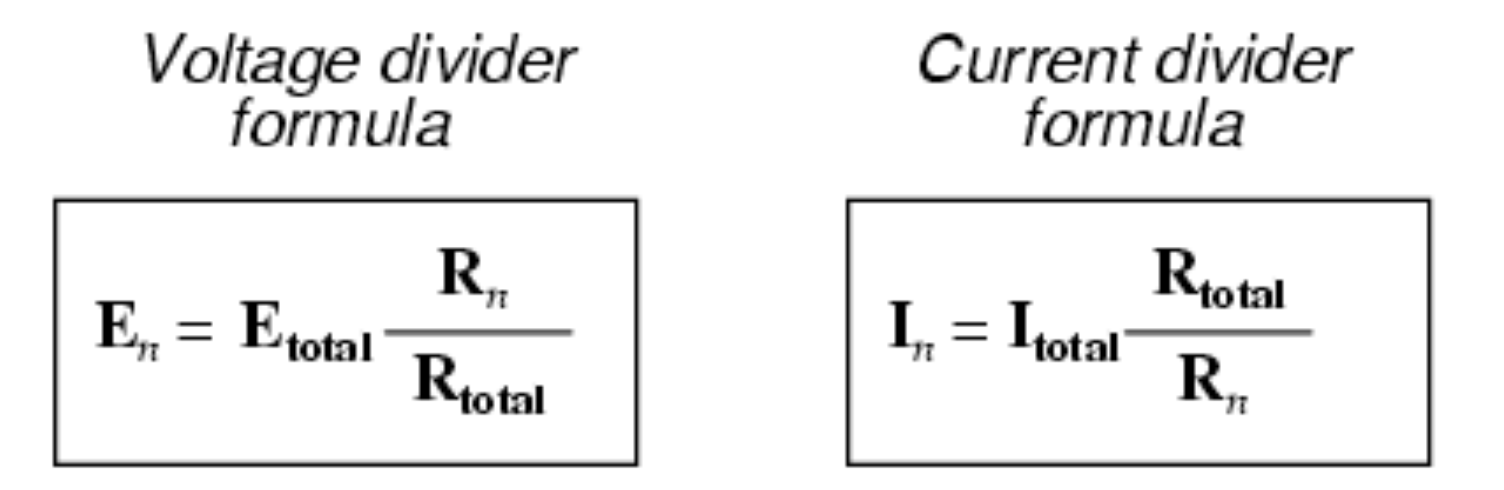

Figura 2. Divisor de voltaje versus divisor de corriente
• Divisores actuales Divida la corriente total entre múltiples ramas paralelas en función de sus resistencias.
• Divisores de voltaje Divida el voltaje a través de las resistencias de la serie, reduciendo el voltaje de entrada a valores proporcionales.
Comprender estas diferencias ayuda a diseñar circuitos que controlan el flujo de corriente o regulan los niveles de voltaje de manera eficiente.
Un divisor actual determina cómo se comparte la corriente total (i) entre múltiples resistencias paralelas.La fórmula es:
Dónde:
• I₁ es la corriente a través de una rama específica.
• R₁, R₂, R₃, etc. son las resistencias de cada rama paralela.
• (r₂ || r₃ || ...) representa la resistencia equivalente de las ramas paralelas restantes.
• I es la corriente de entrada total.
Los divisores actuales se usan ampliamente en el equilibrio de carga, los circuitos de sensores y la regulación de la potencia, asegurando que cada rama reciba la participación correcta de la corriente total.
Un divisor de voltaje distribuye voltaje entre las resistencias de la serie.La fórmula para calcular el voltaje a través de una resistencia es:
Dónde:
• V₁ es la caída de voltaje a través de R₁.
• R₁ y R₂ son las resistencias en serie.
• V es el voltaje de entrada total.
Los divisores de voltaje se usan comúnmente en circuitos de sensores, generación de voltaje de referencia y atenuación de señal, donde se requiere un control de voltaje preciso.
|
Característica |
Actual Divisor |
Voltaje Divisor |
|
Tipo de circuito |
Paralelo Circuito |
Serie Circuito |
|
Principio |
Actual inversamente proporcional a la resistencia |
Gotas de voltaje proporcionalmente a la resistencia |
|
Aplicaciones |
Carga Equilibrio, detección de corriente, sesgo de transistores |
Voltaje escala, generación de voltaje de referencia, acondicionamiento de señal |
Los divisores de corriente ayudan a controlar cómo fluye la corriente en un circuito dividiéndolo entre ramas paralelas.Se aseguran de que cada parte obtenga la cantidad correcta de corriente, protegiendo componentes y mejorando la eficiencia.Ya sea que esté diseñando circuitos de potencia, trabajando con sensores o administrando señales, comprender cómo funcionan los divisores actuales lo ayuda a crear circuitos mejores y más seguros.Usando la fórmula de divisor actual, puede calcular y ajustar fácilmente el flujo de corriente, lo que hace que su circuito sea más confiable y efectivo.
Si todas las resistencias tienen la misma resistencia, la corriente de entrada se divide por igual entre las ramas.Cada rama recibe la misma cantidad de corriente ya que la resistencia afecta cómo se divide la corriente.Esto es útil en circuitos donde se necesita una distribución de corriente igual, como matrices LED o redes de sensores.
Sí, los divisores actuales se utilizan en electrónica automotriz e industrial para circuitos de sensores, monitoreo de baterías, control del motor y administración de energía.En los automóviles, ayudan a medir los niveles de carga de la batería, los sensores de combustible y las lecturas de temperatura.En las fábricas, ayudan a distribuir señales del sensor y equilibrar las cargas de alimentación.
Sí, los divisores actuales ayudan a controlar la corriente en los circuitos LED, asegurando que cada LED reciba la cantidad correcta de corriente para evitar brillo o sobrecalentamiento desigual.Se usan en pantallas retroiluminadas, luces de tablero y paneles indicadores.Sin embargo, para una mejor eficiencia, a menudo se prefieren controladores de corriente constantes.Elija cuidadosamente los valores de resistencia para mantener un brillo estable.
Si una resistencia falla abierta (se desconecta), el flujo de corriente en esa rama se detiene, aumentando la corriente en otras ramas.Si falla corta (pasa por alto la resistencia), esa rama dibuja demasiada corriente, reduciendo la corriente en otros.Esto puede causar lecturas de sensores incorrectas, distribución de energía desigual o daño a los componentes.
Los divisores actuales desperdician la potencia como calor, lo que los hace menos eficientes para las aplicaciones de alta potencia.También dependen de valores de resistencia precisos, que pueden cambiar debido a los cambios de temperatura.Las resistencias de bajo valor aumentan la pérdida de potencia, mientras que las resistencias de alto valor limitan el flujo de corriente.En los dispositivos con batería, no son ideales, y los reguladores de corriente activa a menudo son una mejor opción.
