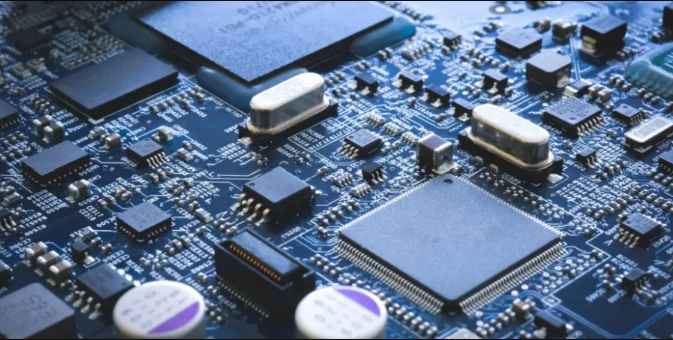

Una guía para los códigos de componentes PCB comunes

Los códigos de componentes de PCB son un aspecto principal del diseño de la placa de circuito impreso que garantiza el ensamblaje eficiente y el mantenimiento de los dispositivos electrónicos.Comprender estos códigos, como designadores de referencia, números de pieza y varias marcas, es inicial para identificar y colocar componentes con precisión.Este conocimiento no solo acelera el proceso de producción, sino que también ayuda a solucionar problemas y reparaciones, por lo que es requerido para usted.

Catalogar

Códigos básicos de componentes de PCB

En el diseño de PCB, se necesita interpretar correctamente los códigos de componentes para un ensamblaje eficiente y la resolución de problemas.Estos códigos, como designadores de referencia, números de pieza y otras marcas, Help identifican y colocan componentes con precisión.Aparecen en la PCB, el embalaje de componentes y las hojas de datos, cada una de las cuales sirve un papel específico en el proceso de fabricación y mantenimiento.

• Designadores de referencia: Los designadores de referencia se imprimen directamente en la PCB utilizando la tecnología de la camiseta.Estas etiquetas no son solo guías;Se utilizan para localizar componentes durante el ensamblaje y reparaciones.Los designadores claros y precisos reducen los errores, aceleran la colocación y simplifican los diagnósticos al solucionar problemas.

• Números de pieza: Los números de pieza ayudan a distinguir entre diferentes componentes, a menudo incluyendo códigos específicos del fabricante (MPN) y otros identificadores.Estos números se pueden imprimir directamente en el elemento o enumerados en las hojas de datos.Comprenderlos le permite encontrar reemplazos exactos o alternativas compatibles, minimizar el tiempo de inactividad y mantener la producción funcionando sin problemas.

• Marcas de componentes: Además de los números de pieza, los componentes a menudo presentan logotipos, números de serie u otros identificadores únicos.Estas marcas confirman la autenticidad y aseguran que cada componente cumpla con las especificaciones de diseño.Durante el ensamblaje, verificar estos detalles ayuda a prevenir errores y garantías de que todas las piezas funcionen según lo previsto.

• Paquetes y huellas: Cada componente tiene un tipo de paquete específico y una huella, detallada en hojas de datos o recursos.Esta información garantiza que los componentes se ajusten correctamente a la PCB y se alineen con el diseño eléctrico del circuito.La colocación adecuada afecta directamente el rendimiento y la confiabilidad del dispositivo.

• Protocolos digitales: Las hojas de datos también describen los protocolos digitales que definen cómo los componentes se comunican y operan juntos.Estos protocolos, como los estándares de señalización, son graves para garantizar una integración perfecta en sistemas electrónicos complejos.Seguir estas especificaciones ayuda a mantener la funcionalidad del dispositivo y previene problemas de compatibilidad.

Optimización del ensamblaje de PCB con designadores de referencia

Los designadores de referencia juegan un papel peligroso en el ensamblaje de PCB marcando claramente la ubicación y el tipo de cada componente en la placa.Estos códigos alfanuméricos, como 'R' para resistencias y 'C' para condensadores, sirven como un enlace directo entre los componentes físicos en la PCB y sus representaciones digitales en diagramas esquemáticos y la Lectura de Materiales (BOM).Esta conexión administrada a través del software electrónico de diseño asistido por computadora (ECAD) garantiza que cada componente esté correctamente identificado y colocado.

Cada tipo de componente tiene una letra designada o una combinación de letras para simplificar la identificación.Los designadores comunes incluyen:

• U - Circuitos integrados

• Riñonal - Resistencias

• L - inductores

• do - condensadores

• J - Conectores

• T - Transformadores

• TP - Puntos de prueba

• PAG - Almohadillas o encabezados de alfileres

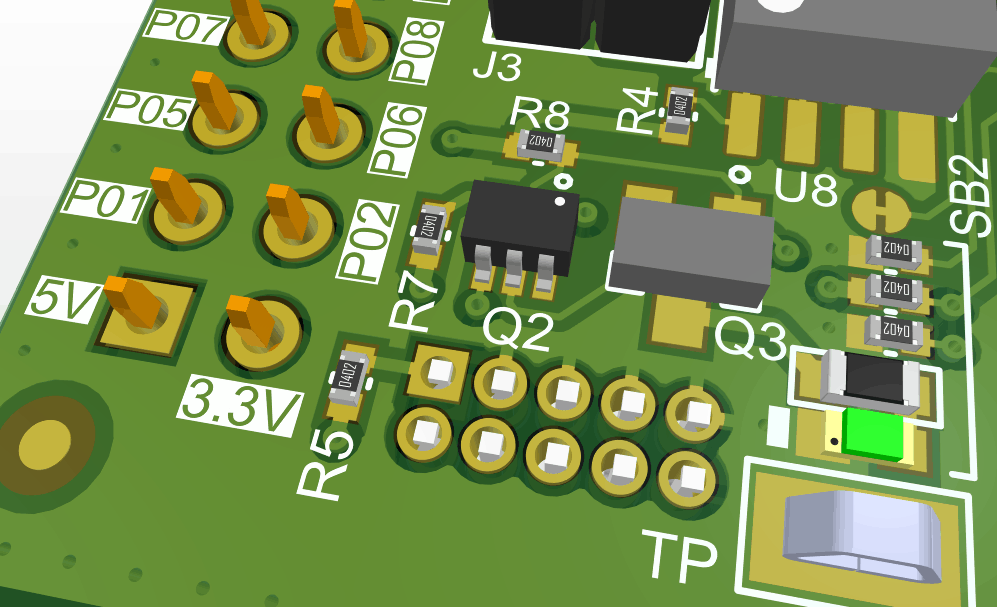

Figura 2. Ensamblaje de PCB con designadores de referencia

Los designadores de referencia hacen más que los componentes de la etiqueta: proporcionan un sistema estructurado que lo guía a través del proceso de ensamblaje.Al colocar componentes, puede usar estas marcas para asegurarse de que cada parte esté instalada en la posición correcta de acuerdo con el diseño y el esquema de PCB.Esto reduce los errores de colocación y acelera el proceso de ensamblaje.Durante la resolución de problemas y el mantenimiento, los designadores de referencia actúan como una hoja de ruta, lo que le permite ubicar rápidamente componentes defectuosos o verificar las conexiones.Al reducir la ambigüedad y mejorar la precisión, estos designadores mejoran la eficiencia general del flujo de trabajo, desde la fabricación hasta el servicio a largo plazo.

Aminar el ensamblaje de PCB con marcas de componentes y números de pieza

Las marcas de componentes y los números de pieza son útiles para identificar piezas, garantizar la trazabilidad y mejorar la eficiencia durante el ensamblaje de PCB.Estas marcas, que se encuentran en la capa de sedas de sedas de la PCB o directamente en los componentes, incluyen detalles como números de lotes, fechas de producción y números de pieza.Desempeñan un papel clave en el control de calidad, la gestión de inventario y la solución de problemas.

Cada número de pieza corresponde a un componente específico, a menudo personalizado para un proveedor o línea de productos.Este nivel de detalle ayuda a diferenciar componentes que pueden parecer idénticos pero que tienen propiedades eléctricas, tolerancias o características de rendimiento.Por ejemplo, las resistencias y condensadores con las mismas dimensiones físicas pueden tener diferentes clasificaciones de voltaje, lo que hace que la identificación precisa se use en circuitos de alta precisión.

Durante el ensamblaje de PCB, puede confiar en números de pieza y marcas para garantizar la colocación correcta, principalmente en diseños complejos donde se usan múltiples componentes similares en diferentes secciones de circuito.Una resistencia o condensador fuera de lugar, incluso dentro del mismo tipo de paquete, puede afectar la regulación de voltaje, la integridad de la señal o el rendimiento general del dispositivo.Al referencias cruzadas de números de pieza con el esquema y la factura de materiales (BOM), los equipos de ensamblaje reducen los errores y la producción racionalizan.

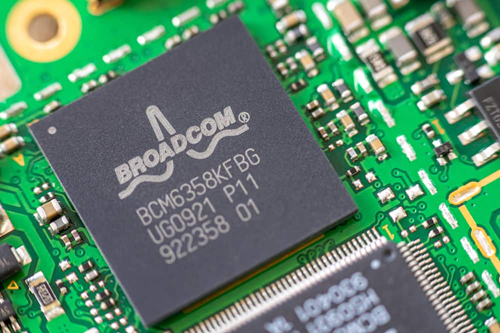

Figura 3. Ensamblaje de PCB con marcas de componentes y números de pieza

Paquetes y huellas de componentes en diseño de PCB

Los paquetes de componentes y las huellas son elementos necesarios del diseño de PCB, asegurando que cada componente esté colocado correctamente y conectado de forma segura.Estos detalles se describen en hojas de datos, que proporcionan dimensiones precisas, patrones de tierras y especificaciones estándar de la industria.Estándares como los componentes IPC-7351B para tecnología de montaje en superficie (SMT) e IPC-7251 para componentes a través de agujeros lo ayudan a crear huellas precisas que se alinean con los requisitos de fabricación.

Figura 4. Paquetes y huellas de componentes en el diseño de PCB

Funcionalidad de PCB con protocolos digitales

Los protocolos digitales definen cómo los componentes de PCB se comunican y operan juntos.Estos protocolos, detallados en las hojas de datos de componentes, establecen los estándares de señalización que aseguran un intercambio de datos suave entre los circuitos integrados (ICS) y los dispositivos periféricos.Ya sea que manejar datos del sensor de baja velocidad o transmisiones multimedia de alta velocidad, seleccionar el protocolo correcto se usa para el rendimiento y la estabilidad del sistema.

Los diseños de PCB dependen de varios estándares de comunicación ampliamente utilizados, cada uno adecuado para aplicaciones específicas:

• I2C (circuito interintegrado) -Ideal para la comunicación de baja velocidad entre microcontroladores y sensores, utilizando una interfaz de dos hilos.

• SPI (interfaz periférica en serie) -Una alternativa más rápida a I2C, a menudo utilizada en aplicaciones de alta velocidad como chips de memoria y controladores de visualización.

• UART (transmisor de receptor asíncrono universal) - Común para la comunicación en serie entre un microcontrolador y módulos externos, como GPS o dispositivos Bluetooth.

• I2s (sonido inter-ic) - Diseñado para la transmisión de datos de audio digital, a menudo utilizado en aplicaciones de procesamiento de sonido.

• GPIO (entrada/salida de uso general) - Proporciona señalización básica de encendido/apagado, básico para controlar LED, botones y otros periféricos simples.

• USB (Bus Universal Serial) -Maneja la transferencia de datos de alta velocidad entre una PCB y dispositivos externos, como unidades de almacenamiento y periféricos.

Cada protocolo tiene un propósito específico, y elegir el correcto depende de los requisitos de velocidad, las necesidades de integridad de los datos y las limitaciones de consumo de energía.

Conclusión

Se necesita dominar los códigos de componentes de PCB para optimizar el diseño, el ensamblaje y la funcionalidad de los sistemas electrónicos.Al familiarizarse con designadores de referencia, números de pieza, marcas de componentes y protocolos digitales, mejora su capacidad para navegar por las complejidades del diseño de PCB.Este dominio no solo mejora la precisión de la fabricación, sino que también contribuye a la confiabilidad general y el rendimiento de los productos finales.Adoptar este conocimiento, sin duda, conducirá a sistemas mejor diseñados y procesos de producción más simplificados.
