Una guía para usar rectificadores de barrera Schottky

En el diseño electrónico, los diodos Schottky son partes clave conocidas por administrar la corriente de manera muy efectiva y rápida.A diferencia de los diodos regulares que usan una unión P-N estándar, los diodos Schottky usan una unión de metal-semiconductor.Esta principal diferencia aumenta su velocidad de conmutación y reduce la pérdida de energía.Esto los hace útiles para proyectos que necesitan manejar frecuencias altas o que sean sensibles a los problemas de energía.En este artículo, exploraremos cómo se construyen los diodos Schottky, cómo funcionan, sus beneficios y sus usos prácticos.Mostraremos por qué a menudo se eligen para tareas electrónicas importantes.

Catalogar

Descripción general de los rectificadores de barrera de Schottky

Rectificadores de barrera de Schottky, comúnmente conocido como Diodos Schottky, se utilizan en circuitos electrónicos para su capacidad para controlar eficientemente el flujo de corriente.A diferencia de los diodos tradicionales que usan una unión P-N de materiales como silicio o germanio, los diodos Schottky emplean una unión de metal-semiconductor.Esta estructura única permite un almacenamiento de carga mínimo, lo que permite un cambio rápido entre los estados conductores y no conductoros, reduciendo así la pérdida de energía y mejorando el rendimiento en aplicaciones que requieren alta velocidad y eficiencia.

Una ventaja notable de los diodos schottky es su baja caída de voltaje hacia adelante, generalmente entre 0.2 a 0.3 voltios, en comparación con aproximadamente 0.7 voltios En diodos de silicio estándar.Esta reducción en la caída de voltaje mejora la eficiencia energética, principalmente beneficiosa para los dispositivos de alta frecuencia sensibles a la potencia.Además, su capacidad de conmutación rápida minimiza la generación de calor, lo que ayuda a evitar la acumulación térmica que de otro modo podría comprometer el rendimiento y la confiabilidad del sistema.

Sin embargo, los diodos de Schottky tienen sus desafíos;En su mayoría son vulnerables a los altos voltajes inversos que pueden elevar las corrientes de fuga y potencialmente conducir a una falla si el voltaje inverso aumenta más allá de la capacidad del diodo.Para mitigar estos riesgos, es clave para usted elegir cuidadosamente diodos con clasificaciones de voltaje adecuadas para garantizar un rendimiento confiable en condiciones variables.En los circuitos de CA y DC, los rasgos de conmutación rápidos de los diodos Schottky son fundamentales para mantener la integridad de la señal y la optimización de la gestión de energía, lo que le permite aprovechar estas características para aumentar la eficiencia del circuito y la longevidad.

Estructura de los diodos Schottky

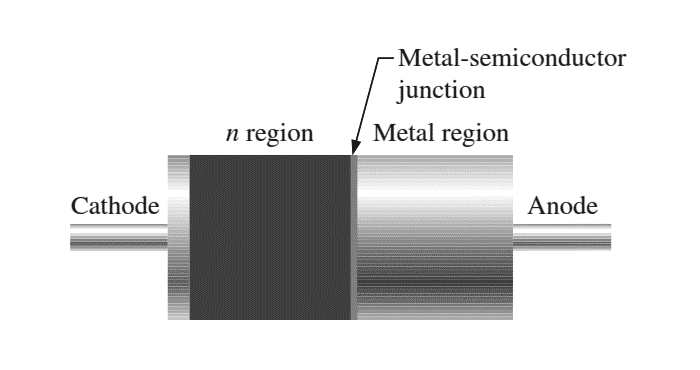

Figura 2. Estructura de los diodos Schottky

Los diodos Schottky tienen una estructura distinta que los distingue de los diodos convencionales.En lugar de un Junction P-N estándar, usan una interfaz de metal-semiconductor.Esta interfaz está formada por unir una capa de metal directamente a un semiconductor de tipo N, una elección de diseño que mejora el rendimiento eléctrico.Usando un semiconductor de tipo N En lugar de un tipo P ayuda a mantener una caída de voltaje hacia adelante baja mientras mantiene la corriente de fuga inversa dentro de los límites manejables.

A nivel microscópico, la conexión entre el metal y el semiconductor crea lo que se conoce como una barrera de Schottky.Esta barrera juega un papel importante en la operación del diodo.Es más bajo que la barrera potencial que se encuentra en las uniones P-N tradicionales, lo que facilita que los electrones se muevan del semiconductor al metal cuando el diodo está sesgado hacia adelante.Este eficiente flujo de electrones da como resultado una caída de voltaje hacia adelante más baja, típicamente alrededor 0.2 a 0.3 voltios—Enlogantemente menos de los 0.7 voltios observados en diodos de silicio estándar.

Para garantizar conexiones eléctricas estables, los extremos del diodo de Schottky incluyen contactos óhmicos.Estos contactos especializados evitan la rectificación no deseada y permiten un flujo consistente de corriente.Como resultado, el diodo sigue siendo confiable en diferentes condiciones, incluida la operación de alta frecuencia y las temperaturas fluctuantes.Sin estos contactos, el rendimiento podría volverse errático, especialmente en las aplicaciones exigentes.

Operación de un diodo de barrera de Schottky

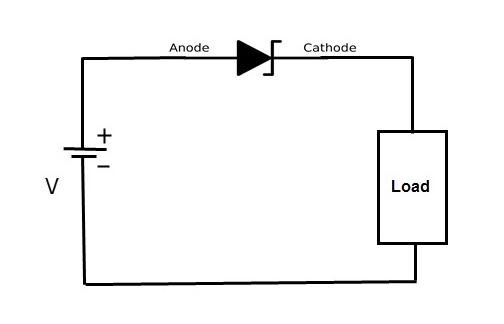

Figura 3. Operación del diodo de barrera de Schottky

El diodo de barrera de Schottky funciona de manera diferente a los diodos convencionales, lo que lo hace bien adecuado para los circuitos que requieren conmutación y eficiencia de alta velocidad.Cuando se sesgó hacia adelante, el lado metálico del diodo tiene un potencial más alto que el semiconductor.Esto permite que los electrones se muevan rápidamente a través de la unión de metal-semiconductor con una resistencia mínima.A diferencia de los diodos de unión P-N estándar, los diodos Schottky no desarrollan una región de agotamiento significativa.En lugar de cruzar una unión entre los materiales de tipo P y de tipo N, los electrones superan una barrera de energía de menor potencial en la interfaz metálica, lo que permite un flujo de corriente más rápido.

Esta región de agotamiento mínimo reduce la recombinación del portador de carga, un problema común en los diodos convencionales que puede ralentizar el tiempo de respuesta.Debido a que los electrones encuentran menos obstáculos al hacer la transición del semiconductor al metal, el diodo se enciende y se apaga rápidamente.Esta respuesta rápida es una ventaja clave en las aplicaciones donde la velocidad y la baja pérdida de energía son críticas.

Los diodos Schottky se usan ampliamente en la rectificación de potencia y los circuitos de sujeción de voltaje.Su capacidad de cambio rápido reduce la disipación de energía, mejorando la eficiencia general.Además, su capacidad para realizar eficientemente cuando se sesgó hacia adelante los hace ideales para aplicaciones de RF de alta frecuencia y circuitos digitales rápidos, donde se necesitan precisión y bajo consumo de energía.

Pros de los diodos Schottky

Los diodos Schottky ofrecen varias ventajas sobre los diodos de unión P-N tradicionales, principalmente en aplicaciones que requieren un cambio rápido y un control preciso de señal.

• Uno de sus beneficios clave es el región de agotamiento pequeño Eso se forma cuando están sesgados hacia adelante.Esto da como resultado una capacitancia de unión significativamente más baja, lo que permite que el diodo haga la transición entre los estados conductores y no conductoros mucho más rápidamente.Debido a este rápido tiempo de respuesta, los diodos Schottky son especialmente útiles en los circuitos que manejan señales de alta frecuencia y requieren un cambio eficiente.

• Otra gran ventaja es su caída de voltaje hacia adelante baja, típicamente entre 0.2 y 0.3 voltios.En comparación, los diodos de silicio estándar tienen una caída de voltaje directo de aproximadamente 0.6 a 0.7 voltios.Este requisito de voltaje más bajo reduce la pérdida de energía y minimiza la generación de calor, lo que hace que los diodos Schottky sean ideales para aplicaciones como circuitos de suministro de energía y convertidores DC-DC, donde se utilizan la eficiencia energética y la gestión térmica.

• Los diodos Schottky también operan con un Baja factor de idealidad, generalmente cerca de 1. Esto significa que funcionan con una desviación mínima de su eficiencia teórica, asegurando una operación confiable y predecible en los circuitos de alto rendimiento.Además, su impedancia no lineal más baja cuando está sesgada hacia adelante ayuda a reducir el ruido térmico, lo cual es especialmente beneficioso en las aplicaciones de RF y microondas donde el mantenimiento de la integridad de la señal es riesgoso.

Como se muestra a continuación, los beneficios eléctricos se aclaran al comparar las curvas IV de un diodo de silicio P-N y un diodo Schottky.Podemos ver que el diodo de Schottky tiene una corriente inversa más alta, lo que causa una transición gradual a la región de descomposición, a diferencia del efecto de avalancha aguda en un diodo P-N.

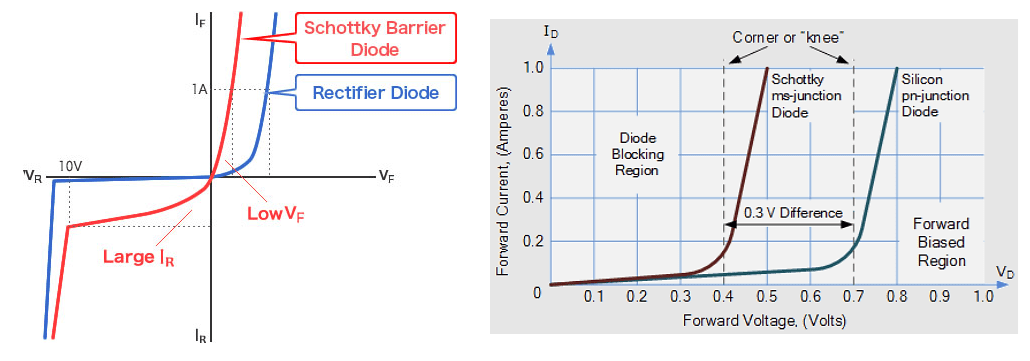

Figura 4. Curvas IV y comportamiento de voltaje hacia adelante para diodos SI P-N y diodos Schottky

Usos de los rectificadores de barrera Schottky

Los diodos Schottky se utilizan ampliamente en aplicaciones que requieren una gestión de energía eficiente, conmutación rápida y protección de circuito.Su capacidad para responder rápidamente los hace útiles en los sistemas de conversión de potencia, la protección de descarga electrostática (ESD) y los circuitos de alta frecuencia.

• En conversión de potencia, Los diodos de Schottky mejoran la eficiencia al cambiar rápidamente entre los estados conductores y no conductoros.Esta transición rápida se alinea bien con las señales de modulación de ancho de pulso (PWM), que se usan comúnmente para regular la potencia en los convertidores.Al minimizar la pérdida de energía durante el cambio, estos diodos ayudan a optimizar el rendimiento general del sistema.

• En circuitos de alta frecuencia, como los que se encuentran en aplicaciones de microondas y radiofrecuencia (RF), los diodos Schottky se valoran por sus rápidos tiempos de recuperación y la capacidad de operar de manera eficiente con un sesgo mínimo.Su capacidad para manejar señales en el rango de Gigahertz (GHz) las hace requeridas en los sistemas de comunicación que requieren velocidad y precisión.

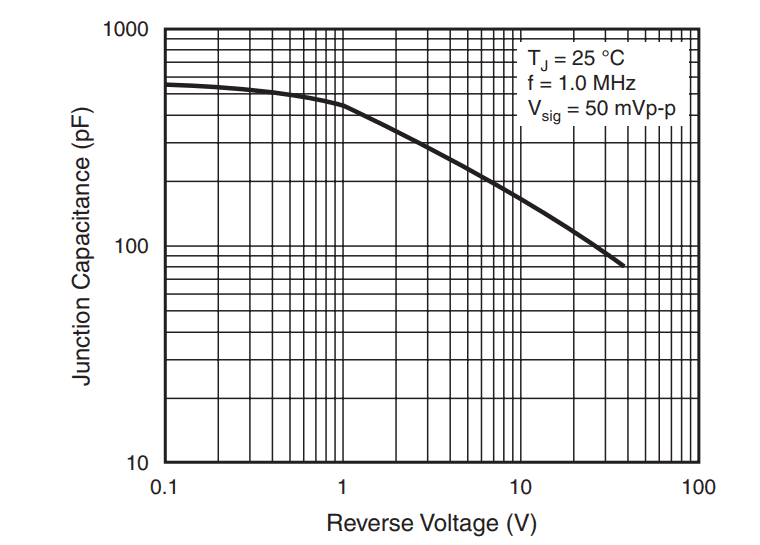

Figura 5. Muestra de capacitancia de unión en sesgo inverso

• Para la protección de ESD, los diodos Schottky actúan como una primera línea de defensa contra picos de voltaje repentino.Su baja caída de voltaje hacia adelante les permite responder rápidamente, sujetando voltajes transitorios antes de que puedan dañar los componentes sensibles.Esta protección es grave para preservar la integridad y la vida útil de los sistemas electrónicos, especialmente aquellos expuestos a descargas electrostáticas frecuentes.

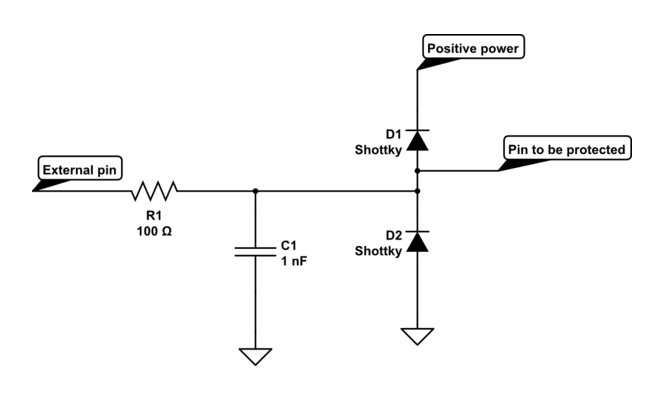

Figura 6. Protección de ESD con diodos Schottky

• En los circuitos de control motor, los diodos Schottky ayudan a administrar la fuerza electromotriz (EMF) que ocurren cuando un motor de repente detiene o cambia la velocidad.Al desviar eficientemente estos picos de voltaje, protegen los componentes electrónicos que controlan el motor, asegurando una operación estable y confiable incluso en condiciones de carga dinámica.

Seleccionar el rectificador de diodos Schottky apropiado

Se necesita elegir el rectificador de diodos Schottky correcto para garantizar la eficiencia y la confiabilidad en un sistema electrónico.El proceso de selección comienza con la evaluación de la clasificación de voltaje del diodo.El diodo debe poder resistir el voltaje más alto esperado en el circuito sin alcanzar su límite de descomposición.Seleccionar un diodo con una calificación de voltaje más alta que el voltaje máximo anticipado ayuda a mantener un funcionamiento estable y seguro.

• El calificación actual es otro factor clave.El diodo debe manejar la corriente máxima del circuito sin sobrecalentarse o fallar.Esto es especialmente importante en aplicaciones intensivas en energía, donde la corriente excesiva puede dañar tanto el diodo como los componentes circundantes.Asegurar que la capacidad actual del diodo coincida con las demandas del circuito ayuda a prevenir el estrés térmico y prolonga la vida útil del sistema.

• Velocidad de cambio También es inseguro, principalmente en aplicaciones de alta frecuencia.Un diodo que cambia demasiado lentamente puede causar ineficiencias e interrumpir la integridad de la señal.Para mantener el rendimiento, las características de conmutación del diodo deben alinearse con las frecuencias de funcionamiento y las transiciones de pulso del circuito.

• Gestión térmica es otra consideración importante.Los diodos Schottky pueden generar calor notable debido a su operación de alta velocidad y flujo de corriente.Si no se maneja adecuadamente, el calor excesivo puede provocar fugitivo térmico, una condición en la que el aumento de las temperaturas causa mayores aumentos, lo que finalmente conduce a la falla.Para evitar esto, debe evaluar la resistencia térmica del diodo y la temperatura máxima de la unión.La incorporación de métodos apropiados de disipación de calor, como disipadores de calor o sistemas de enfriamiento, ayuda a mantener condiciones de funcionamiento seguras.

Conclusión

Los diodos Schottky son rápidos, eficientes y confiables, lo que los hace necesarios en los circuitos electrónicos modernos.Tienen una baja caída de voltaje hacia adelante y cambian rápidamente, lo que les ayuda a funcionar bien en alta frecuencia, conversión de energía y roles de protección, ahorrar energía y aumentar la confiabilidad del sistema.Sin embargo, elegir el diodo Schottky correcto requiere mirar de cerca el voltaje y las clasificaciones de corriente, qué tan rápido cambia y cómo maneja el calor para adaptarse a las necesidades específicas de un circuito.Al comprender y aplicar cuidadosamente estos detalles, puede aprovechar al máximo los diodos de Schottky para mejorar tanto el rendimiento como la durabilidad de los diseños electrónicos.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cómo medir la altura de la barrera de Schottky?

Para medir la altura de la barrera de Schottky, generalmente usa el método característico de voltaje de corriente (I-V) conectando el diodo en un circuito, aplicando varios voltajes de polarización hacia adelante, registrando la corriente y traficando estos valores.La pendiente de la curva en la región de sesgo hacia adelante se usa con la ecuación de emisión termiónica para calcular la altura de la barrera.

2. ¿Cuáles son las desventajas de la barrera de Schottky?

Los diodos Schottky tienen voltajes de descomposición más bajos, lo que los hace inadecuados para aplicaciones de alto voltaje.También exhiben mayores corrientes de fuga a temperaturas elevadas y son sensibles al estrés mecánico y las descargas electrostáticas, lo que puede provocar daños más fáciles durante el manejo y operación

3. ¿Cómo puedes saber si un diodo es Schottky?

Puede identificar un diodo Schottky buscando marcas específicas en el cuerpo del diodo, verificando la caída de voltaje hacia adelante usando un multímetro, que debe ser más bajo (aproximadamente 0.2 a 0.4 voltios) en comparación con los diodos estándar y refiriéndose a la hoja de datos para especificaciones detalladas.

4. ¿Cuál es la diferencia entre un diodo rectificador y un diodo Schottky?

Los diodos Schottky tienen una caída de voltaje hacia adelante más baja y velocidades de conmutación más rápidas en comparación con los diodos rectificadores, lo que los hace más eficientes y adecuados para aplicaciones de alta frecuencia.Tampoco tienen un notable tiempo de recuperación inversa, a diferencia de los diodos rectificadores que almacenan portadores de carga.

5. ¿Por qué necesitamos el diodo Schottky?

Se necesitan diodos Schottky para su eficiencia en la reducción de la pérdida de energía debido a su baja caída de voltaje hacia adelante.Su velocidad de cambio rápido se usa para circuitos digitales y de alta frecuencia, lo que los hace ideales para aplicaciones donde se requieren transiciones rápidas.
