Explorando el Pinout IR2110: Guía de diseño e implementación

En Power Electronics, el controlador de puerta IR2110 IR2110 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 3451 pcs de Infineon Technologies se destaca como un componente básico para impulsar MOSFET de potencia e IGBT con alta eficiencia y precisión.Este artículo profundiza en las diferencias técnicas y las aplicaciones versátiles del IR2110, destacando su capacidad para manejar entornos de alto voltaje con facilidad y su amplia adopción en los sectores de electrónica automotriz, industrial y de consumo.Exploraremos su arquitectura, características de rendimiento y opciones de integración que lo convierten en una opción preferida para buscar soluciones confiables y fuertes de conducción de puerta.

Catalogar

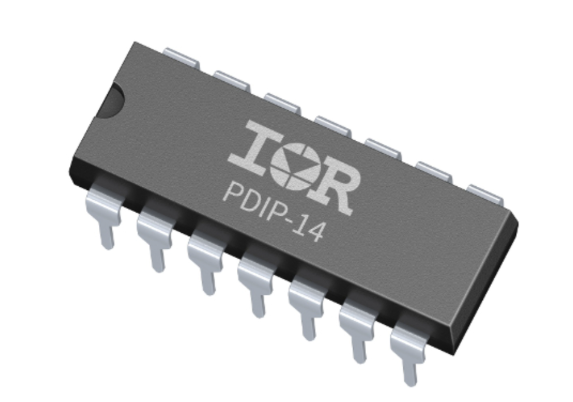

Figura 1. IR2110 IR2110 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 3451 pcs

Descripción general de IR2110

El IR2110 IR2110 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 3451 pcs , diseñado por Infineon Technologies, es un controlador de puerta de alto rendimiento optimizado para MOSFET de potencia e IGBTS.Proporciona un control independiente de los interruptores de lado alto y bajo, lo que lo hace bien adecuado para aplicaciones que requieren un cambio eficiente y preciso.Una ventaja clave de este controlador es su capacidad para operar el interruptor de lado alto utilizando un controlador flotante alimentado por un circuito de arranque, una técnica necesaria para manejar entornos de alto voltaje.

El IR2110 funciona dentro de un rango de voltaje de suministro de 10V a 20V, asegurar un rendimiento estable en diversas condiciones de potencia.Ofrece una corriente de salida constante de 2.5a, habilitando un control confiable de los dispositivos de conmutación.Además, el controlador puede tolerar voltajes de compensación de hasta 500V, lo que lo hace ideal para circuitos que requieren aislamiento de alto voltaje y operación robusta.El IR2110 está disponible en Paquetes de variantes PDIP de 14 pinesescriba que admite el agujero montaje, asegurando compatibilidad con configuraciones de circuito y medio ambiente condiciones.

Pinout de IR2110

El controlador de puerta IR2110 IR2110 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 3451 pcs viene en plástico Paquete dual en línea (PDIP) ideal para prototipos y manejo fácil.

Figura 2. IR2110 Pinout

Notablemente, el IR2113 IR2113 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 16873 pcs —Un versión mejorada diseñada para aplicaciones de mayor voltaje: varía la misma configuración de pin que el IR2110.Esta compatibilidad permite una sustitución directa en circuitos que requieren un aumento de la tensión sin modificar el diseño de PCB.

Tanto el IR2110 como el IR2113 tienen entradas y salidas dedicadas de lado alto y bajo, asegurando un control preciso de la puerta para MOSFET e IGBT.La distinción principal entre los dos modelos se encuentra en su manejo de voltaje de lado alto: el IR2110 admite hasta 500V, mientras que el IR2113 extiende este límite a 600V.

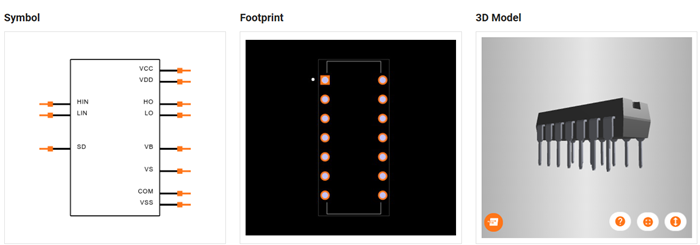

Modelo IR2110 CAD

Figura 3. Modelo IR2110 IR2110 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 3451 pcs CAD

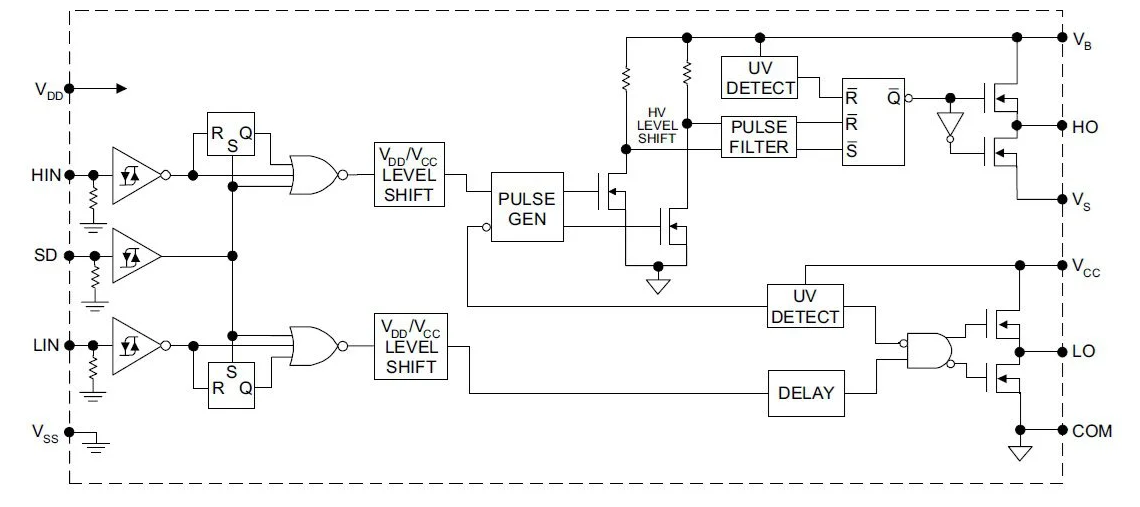

Diagrama de bloques del IR2110

Figura 4. Diagrama de bloques del IR2110 IR2110 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 3451 pcs

El diagrama anterior proporciona una vista a nivel de bloque de la arquitectura interna del IR2110.El controlador está diseñado con secciones de accionamiento de lado alta y de lado bajo independientes, lo que permite un control preciso de los elementos de conmutación en circuitos de medio puente.Esta separación es útil para aplicaciones donde ambos transistores de energía deben cambiar de manera eficiente sin interferencia, asegurando un funcionamiento estable en entornos de alto voltaje.

Un aspecto peligroso del diseño del IR2110 es su etapa de amortiguación actual de alta potencia, que sirve para mejorar el rendimiento de conmutación al tiempo que evita la conducción cruzada.La conducción transversal, o "brote", ocurre cuando los transistores de lado alto y de lado bajo se activan simultáneamente, creando un corto directo entre el voltaje de suministro y el suelo.Esto puede causar disipación de potencia excesiva, sobrecalentamiento y una posible falla del circuito.

Para mitigar este riesgo, el IR2110 incorpora control de tiempo muerto incorporado y la sincronización optimizada de la unidad de puerta.Cuando el interruptor de lado alto se apaga, la etapa del búfer garantiza un breve retraso antes de activar el interruptor de lado bajo, evitando la superposición no deseada.Este mecanismo no solo protege los transistores, sino que también mejora la eficiencia energética general al minimizar las pérdidas durante las transiciones.

Características del IR2110

Aplicaciones del IR2110

Automotriz y aeroespacial

El IR2110 IR2110 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 3451 pcs se usa ampliamente en sistemas automotrices, principalmente en módulos de distribución de energía y controladores avanzados del sistema de asistencia del controlador (ADAS).Estas aplicaciones requieren una gestión de energía precisa y confiable, especialmente en condiciones de voltaje fluctuantes y variaciones de temperatura.La capacidad del conductor para manejar la conmutación de alto voltaje con una pérdida mínima de potencia lo convierte en un componente necesario en los sistemas de gestión de baterías de vehículos eléctricos (EV), las unidades de motor y los convertidores de energía a bordo.

El IR2110 también se encuentra en Sistemas de comunicación aeroespacial y satelital, donde los componentes electrónicos deben funcionar de manera confiable en entornos extremos.Su diseño robusto le permite resistir las fluctuaciones sustanciales de temperatura, la exposición a la radiación y las condiciones de alta altitud, asegurando un rendimiento estable en aplicaciones de misión crítica.

Implementaciones industriales y de sector energético

En automatización industrial, el IR2110 se integra comúnmente en las unidades de motor, los inversores y los suministros de alta eficiencia.Estos sistemas exigen un rendimiento constante, a menudo en entornos donde el ruido eléctrico, el calor y el estrés mecánico pueden degradar los componentes estándar.La tolerancia de alto voltaje del IR2110 y el control preciso de la puerta mejoran la eficiencia y extienden la vida útil de los equipos industriales.

El conductor también se adopta ampliamente en Aplicaciones de energía renovable, como inversores solares y convertidores de energía de la turbina eólica.En estos sistemas, la conversión eficiente de energía es crucial para maximizar la producción de energía y mantener la estabilidad de la red.La capacidad del IR2110 para cambiar los transistores de alto voltaje ayuda de manera rápida y eficiente ayuda a optimizar la transferencia de energía, reduciendo las pérdidas y mejorando la confiabilidad general del sistema.

Aplicaciones electrónica de consumo e IoT

En el Sectores de electrónica de consumo y IoT, el IR2110 juega un papel en la gestión de baterías y los sistemas de seguridad móviles.Los dispositivos que dependen de fuentes de energía recargables, como computadoras portátiles, dispositivos domésticos inteligentes y equipos médicos portátiles, se benefician del control de energía eficiente del conductor.Asegura un funcionamiento estable a pesar de las fluctuaciones en el voltaje de la batería y las variables condiciones de carga, lo que ayuda a proteger electrónica sensible de las irregularidades de alimentación.

Además, en Sistemas de seguridad inteligentes y redes IoT , el IR2110 admite una administración de energía ininterrumpida, asegurando que los dispositivos permanezcan funcionales incluso cuando se exponen a caídas o sobretensiones de voltaje repentino.Esto es principalmente importante para los sistemas que requieren monitoreo continuo y procesamiento de datos inmediatos, como cámaras de vigilancia, controles de acceso biométrico y sensores industriales.

Características y especificaciones del IR2110

La implementación adecuada del IR2110 IR2110 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 3451 pcs y su contraparte mejorada, el IR2113 IR2113 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 16873 pcs , requiere una atención cuidadosa a sus especificaciones eléctricas.Estos parámetros definen los límites operativos seguros y las capacidades de rendimiento de los dispositivos.Ambos modelos han descrito claramente las calificaciones máximas absolutas, junto con las características eléctricas estáticas y dinámicas que influyen en su comportamiento en diferentes condiciones.La adherencia a estas especificaciones garantiza la confiabilidad, previene el daño y optimiza la eficiencia del circuito.

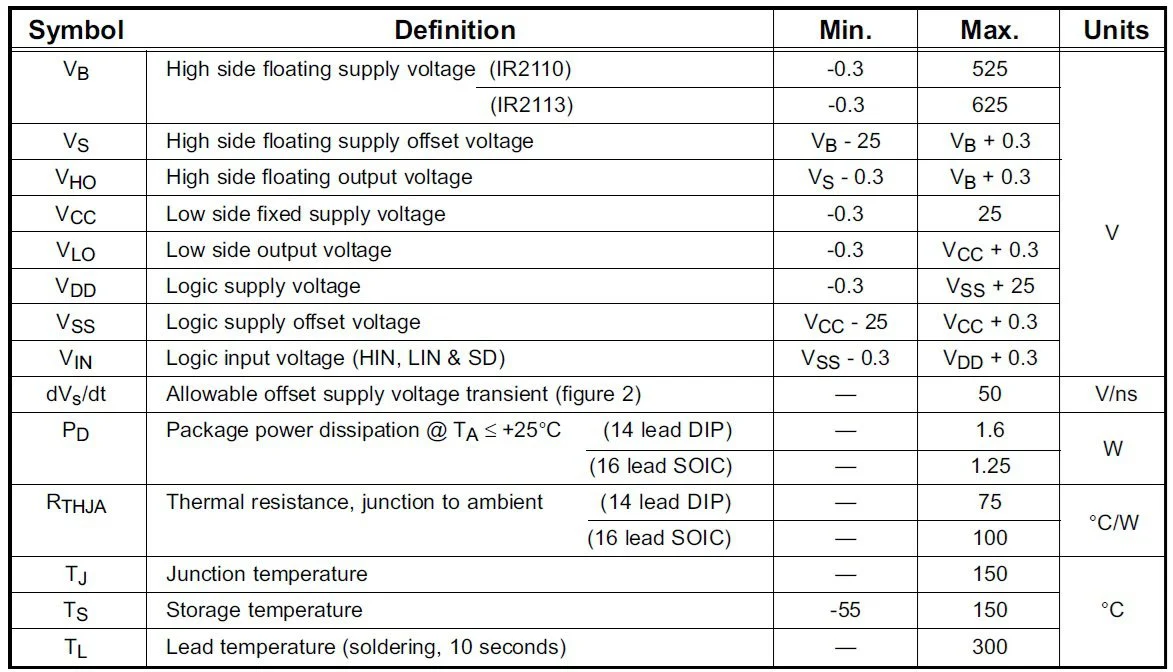

Calificaciones máximas absolutas

Figura 5. Calificaciones máximas absolutas

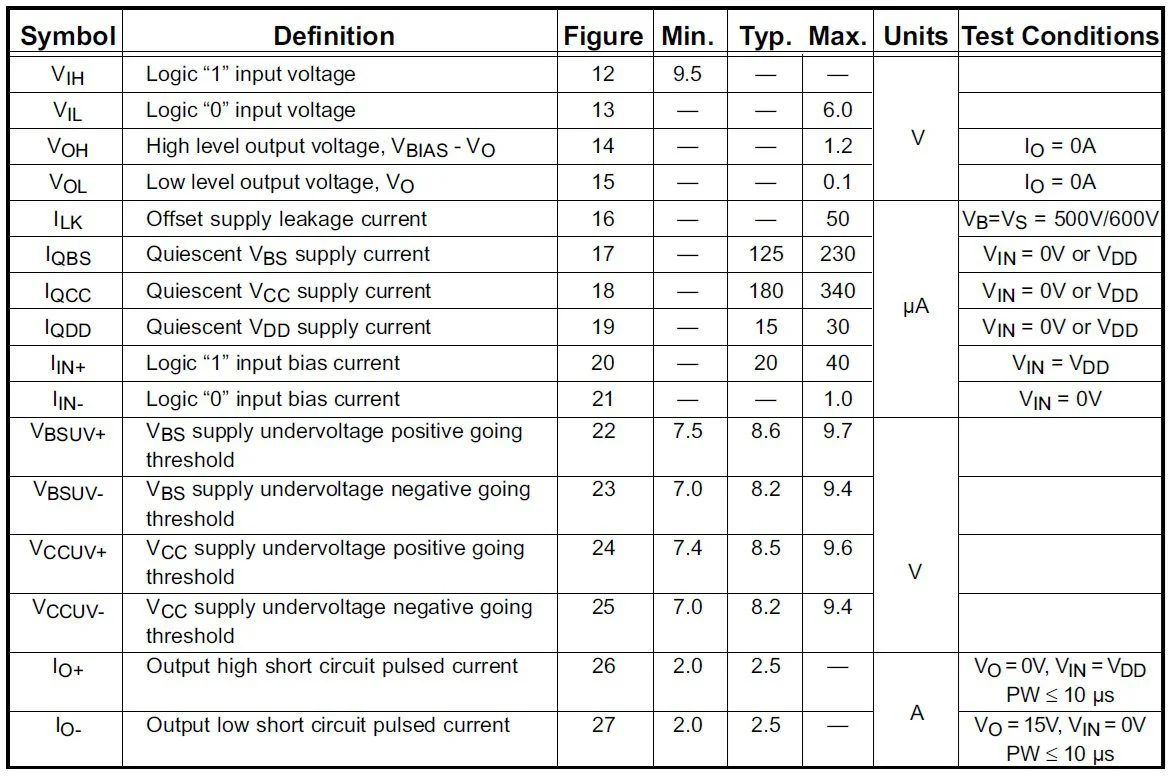

Características eléctricas estáticas

Figura 6. Características eléctricas estáticas del IR2110

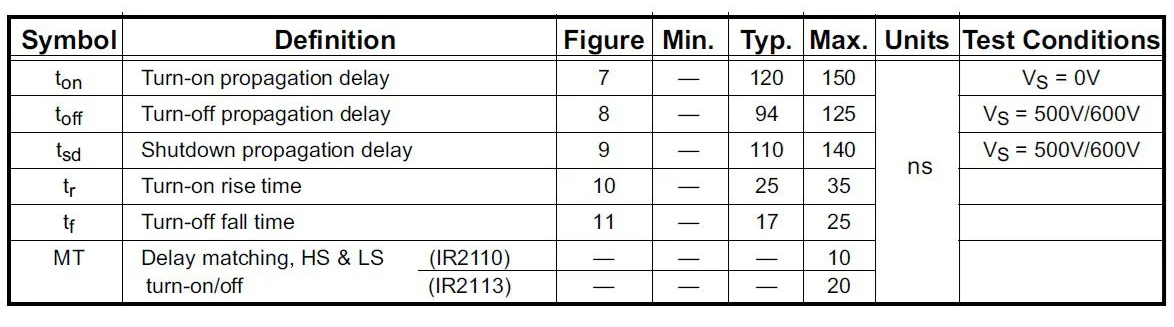

Características eléctricas dinámicas

Figura 7. Características eléctricas dinámicas del IR2110

Diseño del circuito PCBA con el controlador de puerta IR2110

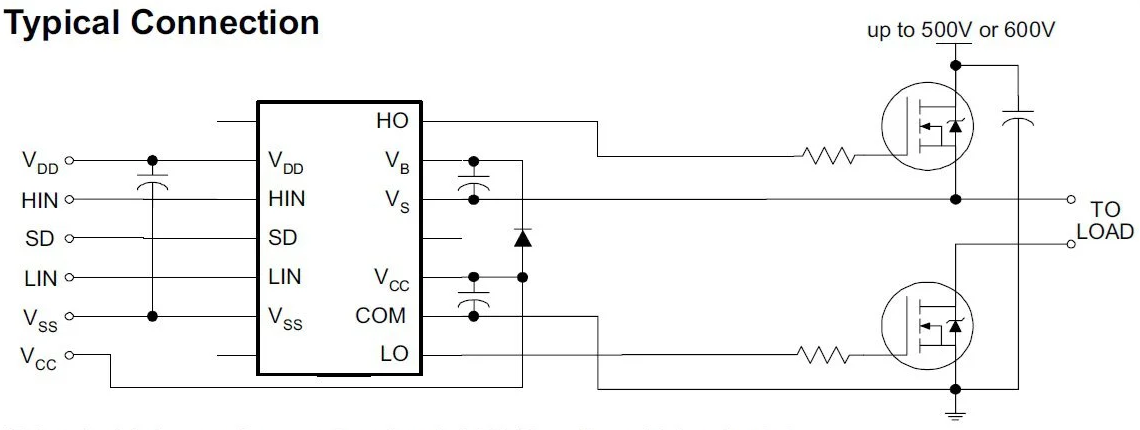

El controlador de puerta IR2110 IR2110 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 3451 pcs se puede integrar en varios diseños de circuitos, pero una configuración ampliamente utilizada se muestra en el diagrama a continuación:

Figura 8. Configuración típica del circuito para el IR2110

Este controlador se usa comúnmente en sistemas de control de motores, inversores de energía y suministros de conmutación.Su capacidad para conducir eficientemente MOSFET e IGBTS lo hace adecuado para aplicaciones industriales y comerciales que requieren un conmutación confiable de alto voltaje.

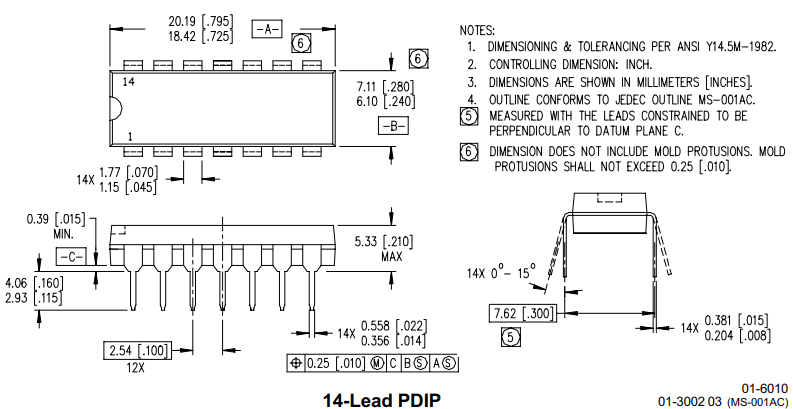

Dibujo mecánico IR2110

Figura 9. Dibujo mecánico IR2110 IR2110 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 3451 pcs

Conclusión

El controlador de puerta IR2110 IR2110 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 3451 pcs de Infineon Technologies es una herramienta ejemplar en el dominio de electrones de potencia, facilitando el control eficiente y preciso de los interruptores de lado alto y bajo en innumerables aplicaciones.Desde automotriz a aeroespacial y de aplicaciones industriales a IoT, las capacidades versátiles del IR2110 aseguran que sea básico para los sistemas que exigen una alta confiabilidad en diferentes condiciones operativas.Su diseño robusto y su conjunto de características integrales lo equipan para mejorar el rendimiento y la confiabilidad del sistema, marcándolo como un componente requerido en el avance de las tecnologías de gestión de energía.Ya sea que se trate de energía en vehículos eléctricos o motores de conducción en configuraciones industriales, el IR2110 sigue siendo una base en el diseño de sistemas de energía que requieren alta eficiencia y precisión para controlar el flujo de energía.

Hoja de datos pdf

IR2110 Hojas de datos:

Ir2110.pdf

IR2110 PDF - DE.PDF

Descargar detalles PDF

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cuál es el voltaje máximo de IR2110?

El controlador IR2110 IR2110 Infineon Technologies IC GATE DRVR HALF-BRIDGE 14DIP In Stock: 3451 pcs MOSFET puede manejar un voltaje de suministro VCC máximo de hasta 20 voltios, y el voltaje de suministro flotante de lado alto, VB, puede ser tan alto como 600 voltios.Esto significa que los MOSFET o IGBT del lado alto conectado al controlador pueden funcionar a voltajes de hasta 600 voltios en relación con el pin de origen del interruptor de lado bajo.

2. ¿Cómo consultar IR2110?

Para verificar un controlador IR2110 MOSFET, comience buscando daños físicos o signos de quema en el IC.Mida el voltaje en el pin VCC para asegurarse de que esté dentro del rango de 10 V a 20 V.Verifique que las señales de entrada en los pines Hin y Lin estén presentes y cambian como se esperaba.Verifique las salidas en los pasadores HO y LO con un osciloscopio para ver si siguen correctamente los comandos de entrada, lo que indica que el circuito interno está funcionando.

3. ¿Cómo usar el controlador IR2110 MOSFET?

Para usar el IR2110 Conecte VCC a una fuente estable de 10-20 V y conecte VB a un circuito de arranque de lado alto que generalmente involucra un diodo y un condensador.Aplique señales PWM a los pines HIN y LIN para señales de accionamiento lateral alto y bajo, respectivamente.Asegúrese de que el diodo y el condensador de arranque estén colocados correctamente para proporcionar el voltaje de transmisión de la puerta requerido para el MOSFET/IGBT del lado alto.Conecte los pines HO y LO a la puerta de los MOSFET/IGBT del lado alto y de lado bajo, asegurando que el punto de origen común del interruptor de lado bajo se use como referencia para la unidad de lado alto.

4. ¿Puedo usar el controlador MOSFET para IGBT?

Sí, puede usar un controlador MOSFET como el IR2110 para impulsar IGBT.La clave es garantizar que las clasificaciones de voltaje del emisor de puerta y los requisitos de carga del IGBT sean compatibles con las características de salida del controlador MOSFET.La capacidad del IR2110 para proporcionar un voltaje y corriente adecuados en la puerta asegura un cambio eficiente del IGBT.

5. ¿Cómo hacer un inversor de puente completo?

Para hacer un inversor de puente completo, elija MOSFET de potencia adecuados o IGBT que puedan manejar el voltaje de carga y suministro.Use dos controladores IR2110 para controlar los cuatro interruptores del puente completo.Cada IR2110 conducirá un par de transistores (un lado alto y un lado bajo).Conecte VCC y VB a todos los controladores, asegurando que cada lado alto tenga su circuito de arranque.Aplique señales PWM al Hin y Lin de cada controlador.Las señales PWM para la mitad del puente deben ser complementarias a la otra mitad para mantener el equilibrio del puente.Conecte su carga en los puntos intermedios del puente, generalmente donde se encuentran las dos mitades del puente.
