Guía de aplicación y descripción general de la hoja de datos de BT151-650R SCR

El BT151-650R BT151-650R NXP BT151-650R NXP In Stock: 34622 pcs SCR (Rectificador controlado por silicio) es un semiconductor de potencia ampliamente utilizado diseñado para controlar y conmutar cargas de CA y CC de potencia media a alta.Este artículo analizará los conceptos básicos, la distribución de pines, los principios de funcionamiento, las aplicaciones, las especificaciones, las características y más del BT151-650R SCR.

Catálogo

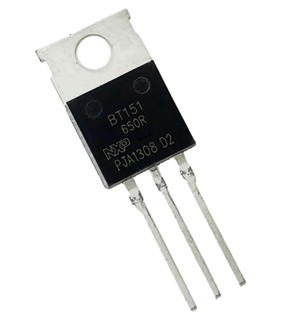

BT151-650R SCR Básico

Los semiconductores NXP BT151-650R BT151-650R NXP BT151-650R NXP In Stock: 34622 pcs es un rectificador controlado por silicio (SCR) diseñado para conmutación y control confiables de cargas de CA y CC de alta potencia.Como tiristor, permanece apagado hasta que se aplica una pequeña corriente de compuerta, después de lo cual se engancha y conduce la corriente entre el ánodo y el cátodo hasta que la corriente cae por debajo de su nivel de retención.

Este dispositivo admite un voltaje de bloqueo de hasta 650 V y aproximadamente 12 A RMS de corriente en estado encendido, lo que lo hace adecuado para aplicaciones de energía exigentes.Alojado en un paquete TO-220, permite un montaje sencillo a través de orificios y una disipación de calor eficaz cuando se utiliza con un disipador de calor.Sus características de puerta sensibles permiten una activación sencilla desde circuitos de control de baja potencia.

Si está interesado en comprar el BT151-650R, no dude en contactarnos para conocer precios y disponibilidad.

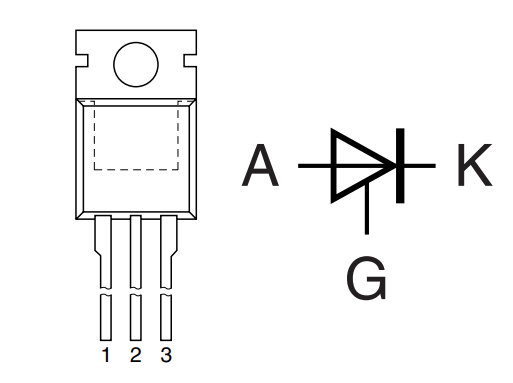

Detalles de configuración de pines SCR BT151-650R

Alternativas y modelo equivalente

• BT152-600 BT152-600 NXP BT152-600 NXP In Stock: 30500 pcs

• BT152-650

• TYN208 TYN208 ST ST TO-220 In Stock: 44789 pcs

• TYN612 TYN612 ST TYN612 ST In Stock: 19707 pcs

• 2N6508

• S6010

• C106M C106M Solid State Inc. SCR 600V 4A TO202 In Stock: 36501 pcs

• BT169 BT169 NXP BT169 NXP In Stock: 3816 pcs

Especificaciones del SCR BT151-650R

Características del SCR BT151-650R

Capacidad de bloqueo de alto voltaje

El BT151-650R BT151-650R NXP BT151-650R NXP In Stock: 34622 pcs puede soportar voltajes máximos repetitivos de hasta 650 V tanto en dirección directa como inversa cuando está apagado.Esta alta capacidad de bloqueo lo hace adecuado para circuitos industriales y alimentados por red eléctrica donde los transitorios de voltaje y los voltajes de línea altos son comunes.

Manejo de alta corriente

Este SCR está diseñado para manejar hasta 12 A RMS de corriente continua en estado encendido, con la capacidad de tolerar sobrecorrientes mucho más altas durante períodos cortos.Esto le permite controlar de manera confiable motores, calentadores y otras cargas que consumen mucha energía sin degradación del rendimiento.

Requisito de activación de puerta baja

El dispositivo requiere solo una pequeña corriente de puerta para encenderse, lo que permite una activación sencilla desde circuitos de control de baja potencia, como microcontroladores, optoacopladores o controladores de transistores simples.Esta característica simplifica el diseño del circuito y reduce el consumo de energía del lado de control.

Amplio rango de temperatura de funcionamiento

El BT151-650R funciona de forma fiable en un amplio rango de temperaturas, haciéndolo adecuado tanto para entornos de consumo como industriales donde Las condiciones térmicas pueden variar significativamente.

Operación de conmutación de enclavamiento

Una vez activado, el BT151-650R permanece en estado conductor hasta que la corriente de carga cae por debajo de la corriente de mantenimiento.Este comportamiento de enclavamiento es ideal para circuitos de protección y control de energía de CA donde se requiere una conducción estable en estado encendido.

Paquete robusto TO-220

Alojado en un paquete TO-220, el SCR ofrece buena resistencia mecánica y disipación de calor eficiente.El paquete permite el montaje directo en un disipador de calor, lo que ayuda a mantener temperaturas de funcionamiento seguras en condiciones de alta corriente.

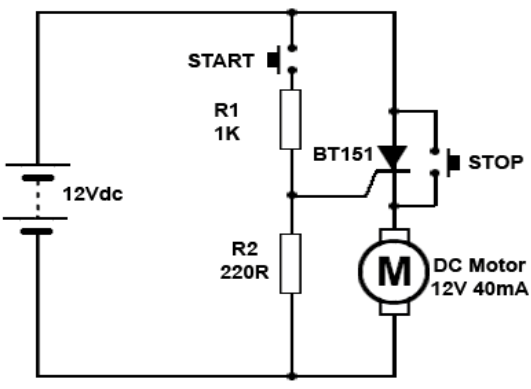

BT151-650R trabajando en circuito

En el circuito proporcionado, el BT151-650R BT151-650R NXP BT151-650R NXP In Stock: 34622 pcs SCR se utiliza como interruptor electrónico de enclavamiento para controlar un motor de 12 V CC.Cuando el SCR está apagado, no fluye corriente a través del motor, por lo que permanece detenido.El SCR se coloca en serie con el motor, lo que le permite controlar la potencia del motor directamente.

Cuando se presiona el botón START, una pequeña corriente de compuerta fluye a través de la resistencia R1 hacia la compuerta del BT151-650R.Esta corriente de compuerta activa la conducción del SCR, permitiendo que la corriente fluya desde el suministro a través del SCR y el motor.La resistencia R2 ayuda a estabilizar la referencia de la puerta y limita la corriente, lo que garantiza un disparo confiable.

Después de soltar el botón START, el motor continúa funcionando porque el SCR permanece bloqueado.La corriente del motor permanece por encima de la corriente de mantenimiento del SCR, manteniéndolo conductor.Al presionar el botón STOP se interrumpe la ruta actual, lo que reduce la corriente SCR por debajo de su nivel de retención y la apaga, lo que detiene el motor.

Aplicaciones SCR BT151-650R

• Circuitos de control de arranque y parada de motores de CC

• Sistemas de control de motores de CA

• Circuitos de control de temperatura y calentador

• Atenuadores de lámparas y control de iluminación.

• Etapas de conmutación de la fuente de alimentación

• Conmutación de carga alimentada por batería

• Circuitos de protección contra sobretensión y palanca.

• Equipos de control de energía industrial

• Circuitos de accionamiento de relés y solenoides

• Conmutación de alimentación CA/CC de uso general

BT151-650R Operación segura

Opere el BT151-650R BT151-650R NXP BT151-650R NXP In Stock: 34622 pcs dentro de sus límites nominales de voltaje y corriente para evitar daños.Utilice resistencias de puerta adecuadas para limitar la corriente de la puerta y evitar una tensión excesiva en la puerta.Proporcione un disipador de calor adecuado para controlar la temperatura durante la operación de alta corriente.Al accionar cargas inductivas, agregue protección, como circuitos amortiguadores, para suprimir los picos de voltaje.Asegúrese siempre de que el cableado y la polaridad sean correctos antes de alimentar el circuito.

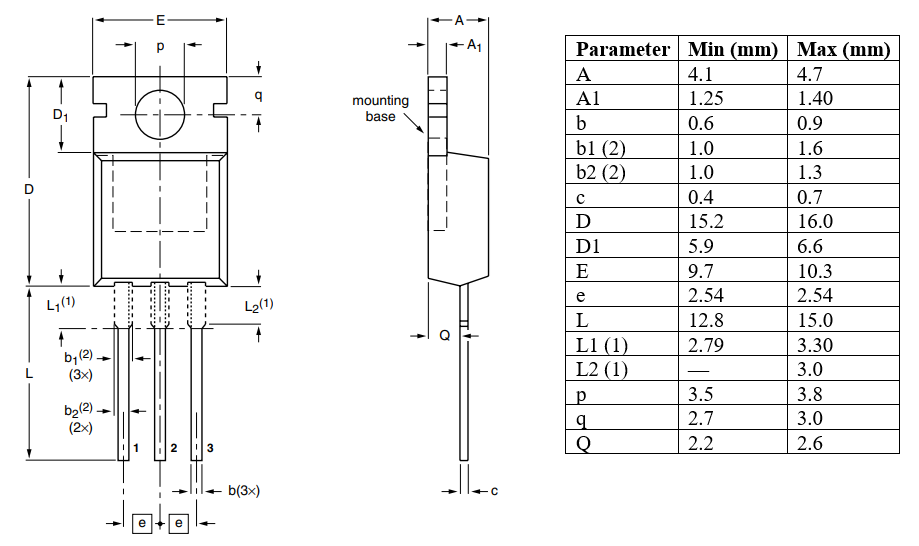

Dimensiones mecánicas

Fabricante

Semiconductores NXP tiene una larga experiencia en fabricación de dispositivos semiconductores de potencia, incluidos SCR como el BT151-650R BT151-650R NXP BT151-650R NXP In Stock: 34622 pcs , que se origina en su historia como Philips Semiconductors.Aprovechando el procesamiento de silicio maduro, la fabricación de dispositivos de alto voltaje y tecnologías robustas de ensamblaje y prueba, NXP pudo producir tiristores confiables de alta corriente para aplicaciones de control de energía industriales y de consumo.

Preguntas frecuentes [FAQ]

1. ¿Cómo se activa un SCR BT151-650R usando un microcontrolador?

Se requiere una pequeña corriente de puerta, por lo que normalmente se usa un transistor u optoacoplador entre el microcontrolador y la puerta para amplificar y aislar de forma segura la señal de control.

2. ¿Se puede utilizar el BT151-650R directamente en circuitos de CA sin modificaciones?

Sí, pero conduce en una sola dirección, por lo que para un control total de CA generalmente se combina con otro SCR o se reemplaza con un TRIAC.

3. ¿Por qué el BT151-650R permanece encendido después de que se elimina la señal de la puerta?

Debido a que es un dispositivo de enclavamiento, permanece encendido mientras la corriente de carga se mantenga por encima de la corriente de mantenimiento.

4. ¿Qué causa que un SCR BT151-650R falle prematuramente?

Las causas comunes incluyen picos de sobretensión, corriente excesiva, disipador de calor deficiente y protección inadecuada para cargas inductivas.

5. ¿Es necesario un circuito amortiguador cuando se utiliza el BT151-650R?

Sí, especialmente con cargas inductivas, ya que un amortiguador ayuda a suprimir los picos de voltaje y evita activaciones falsas.

6. ¿Puede el BT151-650R controlar cargas de baja corriente de manera confiable?

Puede hacerlo, pero las corrientes de carga muy bajas pueden caer por debajo de la corriente de mantenimiento, lo que provoca que el SCR se apague inesperadamente.

7. ¿Cuál es la diferencia entre la corriente de activación de la puerta y la corriente de mantenimiento?

La corriente del disparador de puerta enciende el SCR, mientras que la corriente de mantenimiento es la corriente de carga mínima requerida para mantenerlo encendido.
