¿Qué es un diodo rectificador de alto voltaje M7?

El diodo rectificador de alto voltaje M7 es un componente de montaje en superficie ampliamente utilizado.Este artículo analizará en detalle el diodo rectificador de alto voltaje M7, incluidos sus conceptos básicos, especificaciones, características, principios de funcionamiento, aplicaciones y comparaciones.

Catálogo

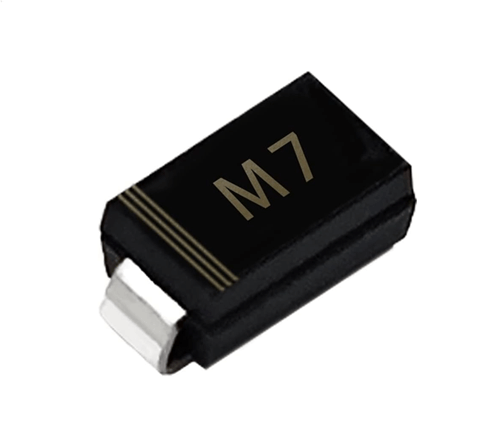

Diodo rectificador de alto voltaje M7 básico

el Diodo rectificador de alto voltaje M7 de VTRONS es un diodo rectificador de montaje en superficie diseñado para conversión de CA a CC de uso general.Es eléctricamente equivalente al popular 1N4007 1N4007 SMC Diode Solutions DIODE GEN PURP 1KV 1A DO41 In Stock: 29256 pcs diodo, pero viene en un encapsulado compacto SMA (DO-214AC), lo que lo hace adecuado para diseños de PCB modernos donde el espacio es limitado.Este diodo se usa ampliamente para controlar el flujo de corriente y bloquear el voltaje inverso en circuitos electrónicos.

Con una clasificación de corriente directa típica de 1 A y un voltaje inverso máximo de hasta 1000 V, el diodo VTRONS M7 es ideal para aplicaciones de alto voltaje.Se encuentra comúnmente en fuentes de alimentación, adaptadores, cargadores, controladores LED y productos electrónicos de consumo.

Si está interesado en comprar el diodo rectificador de alto voltaje M7, no dude en contactarnos para conocer precios y disponibilidad.

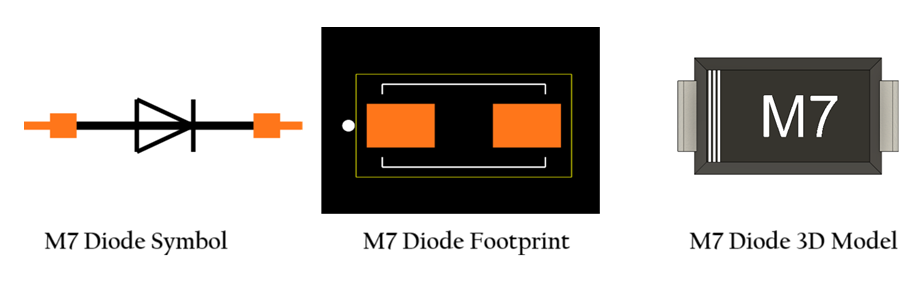

Modelos CAD de diodo M7

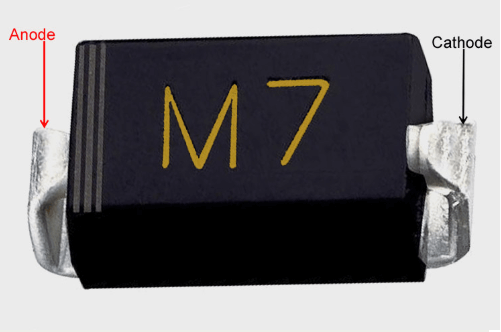

Detalles de distribución de pines del diodo M7

Alternativas y modelo equivalente

1N4007 1N4007 SMC Diode Solutions DIODE GEN PURP 1KV 1A DO41 In Stock: 29256 pcs

UF4007 UF4007 Diotec Semiconductor DIODE 1000V 1A MELF In Stock: 4751 pcs

RS1M RS1M SMC Diode Solutions DIODE GEN PURP 1KV 1A SMA In Stock: 46857 pcs

GS1M GS1M SURGE DIODE GEN PURP 1KV 1A DO214AC In Stock: 32536 pcs

ES1M ES1M SMC Diode Solutions DIODE GEN PURP 1KV 1A SMA In Stock: 19375 pcs

FR107 FR107 SMC Diode Solutions DIODE GEN PURP 1KV 1A DO41 In Stock: 42836 pcs

ELLA108

BYT79-1000

POR255

Especificaciones del diodo M7

Características del diodo M7

• Diodo rectificador de montaje en superficie (paquete SMA / DO-214AC)

• Paquete de plástico con clasificación UL 94V-0 retardante de llama

• Diseñado para aplicaciones montadas en superficie

• Baja corriente de fuga inversa para mejorar la eficiencia

• Alta capacidad de voltaje inverso (hasta 1000 V)

• Clasificación de corriente directa promedio de 1 A

• Alta capacidad de sobrecorriente directa

• Alivio de tensión incorporado para una colocación automatizada confiable

• Alta estabilidad térmica para procesos de soldadura

• Soldadura a alta temperatura garantizada: 250 °C durante 10 segundos en los terminales

• Construcción robusta y duradera para una larga vida útil

• Rendimiento de rectificación confiable en circuitos de potencia

• Adecuado para aplicaciones de conversión de CA a CC

• Solución rentable para rectificación de uso general

• Eléctricamente equivalente a 1N4007 1N4007 SMC Diode Solutions DIODE GEN PURP 1KV 1A DO41 In Stock: 29256 pcs en forma SMD

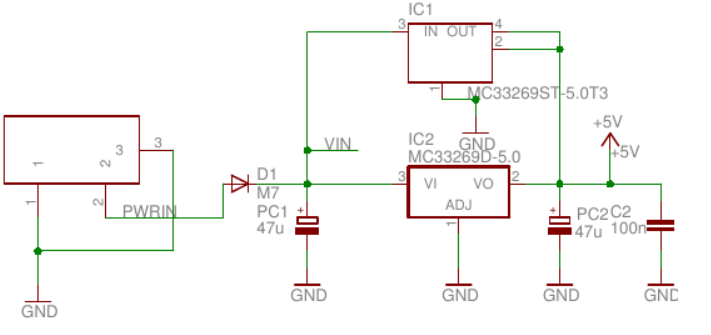

Diodo M7 trabajando en circuito

En este circuito, el diodo M7 (D1) se coloca en serie con la línea de alimentación de entrada antes de la etapa de regulación de voltaje.Su función principal aquí es la protección contra polaridad inversa.Cuando la alimentación de entrada está conectada correctamente, el diodo M7 se polariza directamente y permite que la corriente fluya desde la entrada de alimentación (PWRIN) al nodo VIN.Esto garantiza que el resto del circuito reciba energía de forma segura.

Si la alimentación de entrada se conecta con la polaridad incorrecta, el diodo M7 se polariza inversamente y bloquea completamente el flujo de corriente.Esto evita que el voltaje inverso llegue a componentes sensibles como los reguladores de voltaje (MC33269) y los capacitores.Sin este diodo, una conexión de alimentación invertida podría dañar o destruir los circuitos integrados del regulador y otras piezas posteriores.

El condensador conectado después del diodo M7 ayuda a suavizar el voltaje de entrada filtrando el ruido y las caídas breves de voltaje.Juntos, el diodo M7 y el condensador de entrada crean una etapa de acondicionamiento y protección simple pero efectiva.En general, el diodo M7 funciona como una puerta eléctrica unidireccional, lo que garantiza la dirección correcta de la corriente, protege el circuito y mejora la confiabilidad durante la conexión y el funcionamiento de la energía.

Aplicaciones del diodo M7

• Rectificación AC a DC en fuentes de alimentación

• Circuitos rectificadores de puente

• Protección contra polaridad inversa

• Protección de entrada para reguladores de voltaje

• Protección de dispositivos que funcionan con baterías

• Adaptadores y cargadores

• Circuitos de controlador LED

• Secciones de potencia para electrónica de consumo.

• Circuitos de potencia de control industrial

• Tableros de alimentación para pequeños electrodomésticos

Curvas características del M7

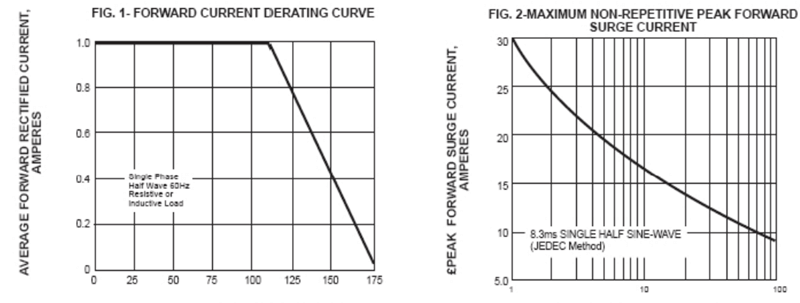

La curva de reducción de corriente directa muestra cómo la corriente directa promedio permitida del diodo M7 disminuye a medida que aumenta la temperatura de funcionamiento.A temperaturas más bajas, el diodo puede transportar con seguridad su corriente nominal, pero a medida que aumenta la temperatura, la corriente debe reducirse para evitar el sobrecalentamiento.Esta curva ayuda a los diseñadores a garantizar que el diodo funcione de forma segura en diferentes condiciones térmicas.

La curva de sobrecorriente directa máxima no repetitiva ilustra cuánta sobrecorriente de corta duración puede manejar el diodo M7 durante eventos como condiciones de encendido o de irrupción.Se toleran sobrecorrientes más altas durante períodos de tiempo muy cortos, mientras que las sobretensiones más largas requieren niveles de corriente más bajos para evitar daños.

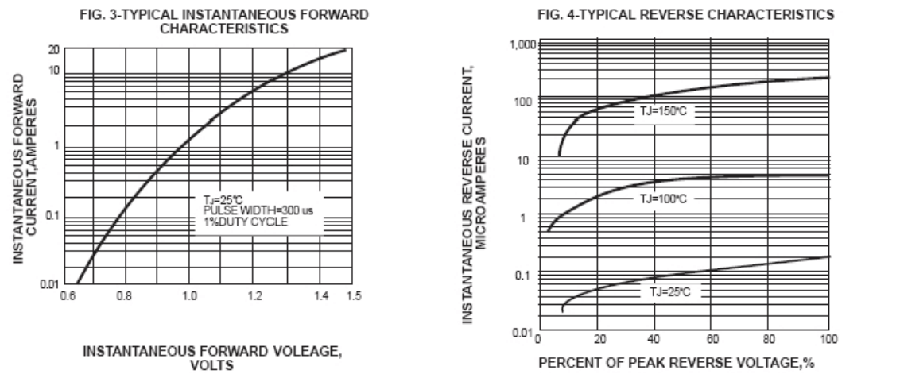

La típica curva de características directas instantáneas explica la relación entre el voltaje directo y la corriente directa.A medida que aumenta el voltaje directo, la corriente aumenta rápidamente, mostrando un comportamiento de conducción normal del diodo.Esta curva ayuda a estimar la pérdida de energía y la caída de voltaje durante la operación.

La curva típica de características inversas muestra cómo la corriente de fuga inversa aumenta con la tensión y la temperatura inversas aplicadas.Las temperaturas más altas dan como resultado una mayor corriente de fuga, lo cual es un comportamiento normal e importante para el análisis de confiabilidad de alto voltaje.

Operación segura del diodo M7

Para garantizar un funcionamiento seguro del diodo M7, utilícelo siempre dentro de sus límites de tensión y corriente nominales.Proporcione una disipación de calor adecuada, especialmente a corrientes o temperaturas más altas, y evite exceder la sobrecorriente máxima durante el encendido.Asegúrese de que la polaridad sea correcta durante la instalación, ya que la conexión inversa puede bloquear el funcionamiento o dañar el circuito.El diseño adecuado de la PCB y las buenas prácticas de soldadura también ayudan a mantener la confiabilidad a largo plazo.

Comparación: diodo M7 frente a diodo 1N4007

Parámetro	M7 diodo	1N4007 1N4007 SMC Diode Solutions DIODE GEN PURP 1KV 1A DO41 In Stock: 29256 pcs diodo
Tipo de diodo	Estándar diodo rectificador	Estándar diodo rectificador
Promedio delantero Actual (SI)	1 un	1 un
Pico repetitivo Voltaje inverso (VRRM)	1000 voltios	1000 voltios
CC inversa Voltaje (VCC)	1000 voltios	1000 voltios
RMS inverso Voltaje (VRMS)	700 voltios	700 voltios
voltaje directo (FV @ 1A)	~1,0–1,1 V	~1,0–1,1 V
Pico hacia adelante Sobretensión actual (IFSM)	~30 A (8,3 ms)	~30 A (8,3 ms)
Recuperación inversa tiempo	Lento (estándar rectificador)	Lento (estándar rectificador)
Fuga inversa Actual	Bajo (rango µA)	Bajo (rango µA)
Tipo de paquete	SMA/DO-214AC (SMD)	DO-41 (agujero pasante)
Tipo de montaje	Montaje en superficie	Orificio pasante
Marcado de polaridad	Banda catódica activada cuerpo	Banda catódica activada cuerpo
Operando Rango de temperatura	−55 °C a +150 °C	−55 °C a +150 °C
Típico Aplicaciones	potencia SMD suministros, cargadores, adaptadores	potencia lineal suministros, rectificacion general
Tamaño	Compacto, PCB ahorro de espacio	Más grande, con plomo
electrico Equivalencia	eléctricamente equivalente a 1N4007	eléctricamente equivalente a M7

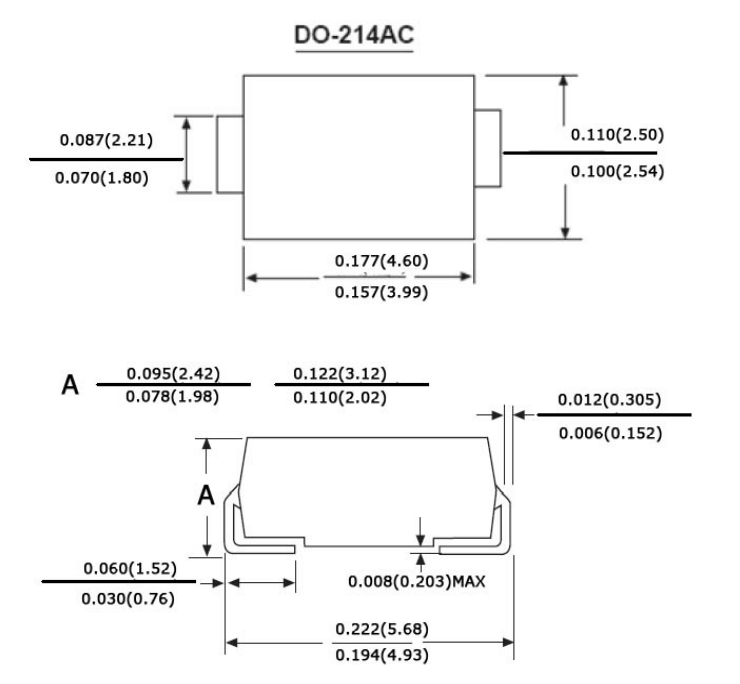

Dimensiones mecánicas del diodo M7

Preguntas frecuentes [FAQ]

1. ¿Qué sucede si el diodo M7 se opera cerca de su tensión nominal máxima?

Operar cerca de la clasificación máxima puede aumentar la corriente de fuga y el calor, por lo que se recomienda una reducción adecuada para una confiabilidad a largo plazo.

2. ¿Puede el diodo M7 soportar la corriente de entrada durante el encendido?

Sí.Puede tolerar sobretensiones breves dentro de su clasificación máxima de sobrecorriente directa.

3. ¿Cómo identificar el cátodo en un diodo M7?

El cátodo está marcado por una franja o banda visible en un extremo del cuerpo del diodo.

4. ¿Puede el diodo M7 reemplazar un 1N4007 dañado en un circuito?

Sí, si el circuito admite componentes de montaje en superficie, el M7 es un reemplazo eléctrico del 1N4007.

5. ¿Por qué el diodo M7 cae voltaje durante la conducción?

La caída de voltaje es una característica natural de los diodos rectificadores de silicio cuando están polarizados en directa.

6. ¿Es seguro el diodo M7 para funcionamiento continuo a 1 A?

Sí, siempre que se mantengan los límites térmicos y el diseño adecuado de la PCB.
