Especificaciones del diodo regulador de derivación LM336-2.5 y circuitos de aplicación

¿Qué es el diodo regulador de derivación LM336-2.5 LM336-2.5 BOLE FSC TO-92 In Stock: 88791 pcs ?Este artículo analizará los conceptos básicos, la configuración de pines, el funcionamiento interno, las especificaciones, las características, los circuitos de trabajo, las aplicaciones y las prácticas operativas seguras del LM336-2.5.

Catálogo

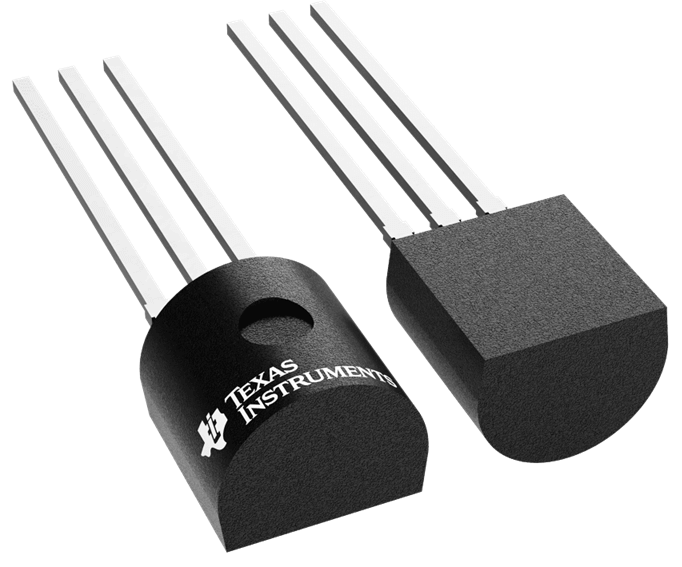

Diodo LM336-2.5 básico

el LM336-2.5 LM336-2.5 BOLE FSC TO-92 In Stock: 88791 pcs El diodo regulador de derivación de Texas Instruments es una referencia de voltaje de precisión diseñada para proporcionar una salida estable de 2,5 V para circuitos analógicos y de señal mixta.Funciona como un diodo Zener de alta precisión, pero con una regulación de voltaje y estabilidad de temperatura mucho mejores.

Este dispositivo opera en una configuración en derivación, manteniendo un voltaje de referencia constante siempre que se suministre la corriente adecuada.Ofrece una deriva de temperatura baja y se puede ajustar externamente para un ajuste fino de voltaje, lo que lo hace adecuado para diseños precisos y confiables.

Si está interesado en comprar el LM336-2.5, no dude en contactarnos para conocer precios y disponibilidad.

Símbolo de diodo LM336-2.5

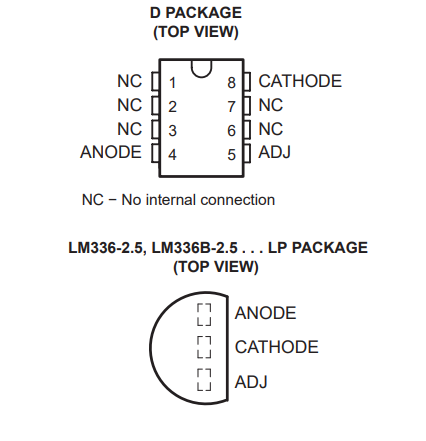

Detalles de distribución de pines del diodo LM336-2.5

Paquete D (SOIC-8, vista superior)

En el paquete SOIC-8, sólo tres pines están eléctricamente activos.El pin 4 es el ánodo, el pin 8 es el cátodo y el pin 5 es el pin de ajuste (ADJ) que se utiliza para ajustar el voltaje de referencia.Los pines restantes (1, 2, 3, 6 y 7) están marcados NC, lo que significa que no hay conexión interna y deben dejarse desconectados en la PCB.

Paquete LP (TO-92, vista superior)

En el paquete TO-92 (LP), los tres cables están claramente etiquetados como Ánodo, Cátodo y ADJ.Este paquete se usa comúnmente para diseños de orificios pasantes y circuitos de referencia simples.

Alternativas y modelo equivalente

LM136-2.5

LM236-2.5 LM236-2.5 NS In Stock: 41271 pcs

LM336B-2.5 LM336B-2.5 TI LM336B-2.5 TI In Stock: 36277 pcs

LM185-2.5

LM285-2.5 LM285-2.5 NS NS TO-92 In Stock: 34716 pcs

LM385-2.5 LM385-2.5 TI LM385-2.5 TI In Stock: 54671 pcs

LM4040-2.5 LM4040-2.5 NS In Stock: 28509 pcs

LT1009

TL431

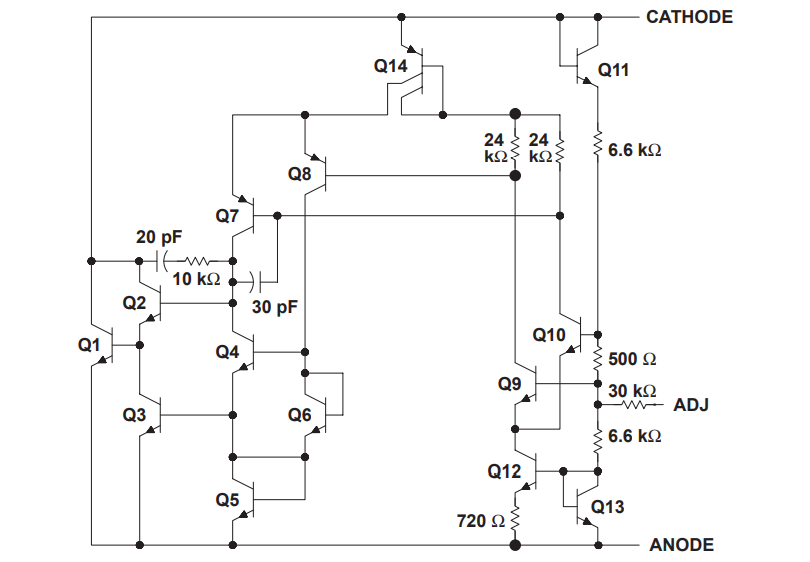

Diagrama esquemático del diodo LM336-2.5

Este esquema muestra el circuito interno del diodo regulador de derivación LM336-2.5 LM336-2.5 BOLE FSC TO-92 In Stock: 88791 pcs , lo que ilustra cómo genera una referencia estable de 2,5 V en lugar de comportarse como un simple diodo Zener.En el interior, varios transistores bipolares (Q1-Q14) forman un núcleo de referencia de precisión, fuentes de corriente y etapas de ganancia que controlan estrictamente el voltaje entre el cátodo y el ánodo.

El lado izquierdo del diagrama se ocupa principalmente de la detección de voltaje y la compensación de temperatura.Los pares de transistores combinados y los condensadores pequeños ayudan a cancelar los efectos de la temperatura y reducir el ruido, razón por la cual el LM336 es mucho más estable que una referencia de diodo estándar.Estos elementos internos garantizan que el voltaje de referencia se mantenga constante ante los cambios de corriente y temperatura.

En el lado derecho, el circuito conectado al pin ADJ (ajuste) permite un ajuste fino del voltaje de salida.Al agregar una resistencia externa, los usuarios pueden ajustar ligeramente la referencia de 2,5 V u optimizar el rendimiento de la temperatura, lo que hace que el LM336-2.5 sea adecuado para aplicaciones analógicas de precisión.

Especificaciones del diodo LM336-2.5

Especificación	Valor
Fabricante	Tejas Instrumentos
Número de pieza	LM336-2.5 LM336-2.5 BOLE FSC TO-92 In Stock: 88791 pcs
Referencia voltaje	~2,49 V (fijo)
Operando Rango actual	400 µA – 10 mA
Dinámico Impedancia	~0,2 Ω
voltaje Tolerancia	±1 % (típico)
Operando Rango de temperatura	0 °C a +70 °C
Almacenamiento Rango de temperatura	-60 °C a +150 °C
Corriente inversa Límite	~15 mA
Corriente directa Límite	~10 mA
Tipos de paquetes	TO-92/SOIC (variantes de 3 y 8 pines)

Características del diodo LM336-2.5

Coeficiente de baja temperatura

Amplio rango de corriente operativa (400 µA a 10 mA)

Baja impedancia dinámica (≈0,27 Ω)

Tolerancia de voltaje ±1% disponible

Estabilidad de temperatura especificada

Se recorta fácilmente para una variación mínima de temperatura usando el pin ADJ

Respuesta de encendido rápida

Referencia de tensión de derivación de precisión de 2,5 V

Mejor precisión y estabilidad que los diodos Zener estándar

Rendimiento de bajo ruido adecuado para circuitos analógicos

Tensión de salida ajustable mediante resistencia externa

Buena estabilidad y confiabilidad a largo plazo

Disponible en paquetes de montaje en superficie y orificio pasante

Operación simple de dos terminales con pasador de ajuste opcional

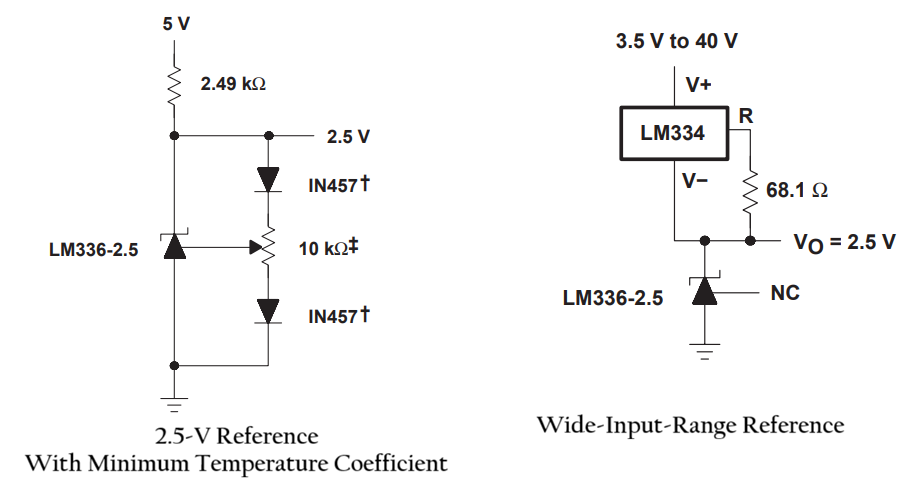

Diodo LM336-2.5 trabajando en circuito

LM336-2.5 como referencia de 2,5 V con coeficiente de temperatura mínimo

En este circuito, el LM336-2.5 LM336-2.5 BOLE FSC TO-92 In Stock: 88791 pcs se utiliza como referencia de voltaje en derivación de precisión alimentada por una fuente de 5 V.La resistencia en serie limita la corriente que ingresa al dispositivo para que funcione dentro de su rango recomendado.El nodo de salida proporciona una referencia estable de 2,5 V, que se toma a través del LM336-2.5.Los dos pequeños diodos de señal y la resistencia ajustable conectada al pin ADJ permiten un ajuste fino del voltaje de referencia y el coeficiente de temperatura.Al ajustar esta red, el circuito minimiza la deriva de voltaje sobre la temperatura, lo que lo hace adecuado para aplicaciones analógicas de precisión, como referencias ADC y circuitos de calibración.

LM336-2.5 como referencia de amplio rango de entrada

En esta configuración, el LM336-2.5 funciona con una fuente de corriente LM334 para crear una referencia estable de 2,5 V en un amplio rango de voltaje de entrada (aproximadamente 3,5 V a 40 V).El LM334 establece una corriente constante a través del LM336-2.5, asegurando una regulación adecuada independientemente de las variaciones de suministro.Mientras fluya suficiente corriente, el LM336-2.5 mantiene una salida constante de 2,5 V a tierra.Esto hace que el circuito sea ideal para sistemas con voltajes de suministro variables o no regulados donde aún se requiere una referencia confiable.

Aplicaciones del diodo LM336-2.5

• Circuitos de referencia de voltaje de precisión

• Regulación de la tensión de alimentación

• Referencia del convertidor analógico a digital (ADC)

• Referencia del convertidor digital a analógico (DAC)

• Circuitos de monitoreo y supervisión de voltaje.

• Acondicionamiento de la señal del sensor

• Instrumentación y equipos de medición.

• Equipos de calibración y prueba.

• Sistemas electrónicos alimentados por baterías

• Circuitos de control y automatización industrial

• Sistemas de adquisición de datos

• Fuentes de referencia de comparador y amplificador operacional

Operación segura del diodo LM336-2.5

Opere el LM336-2.5 LM336-2.5 BOLE FSC TO-92 In Stock: 88791 pcs dentro de sus límites especificados para garantizar un rendimiento seguro y confiable.Mantenga la corriente de funcionamiento entre 400 µA y 10 mA y utilice siempre una resistencia en serie para limitar la corriente, ya que la conexión directa a una fuente de voltaje puede dañar el dispositivo.Asegúrese de que la polaridad sea correcta, ya que invertir el ánodo y el cátodo puede causar fallas.Administre las condiciones térmicas evitando corrientes excesivas y altas temperaturas, y utilice el diseño de PCB adecuado para el control del calor.Cuando utilice el pin ADJ, siga recortando los valores de resistencia dentro de los rangos recomendados para mantener la estabilidad y una salida precisa de 2,5 V.

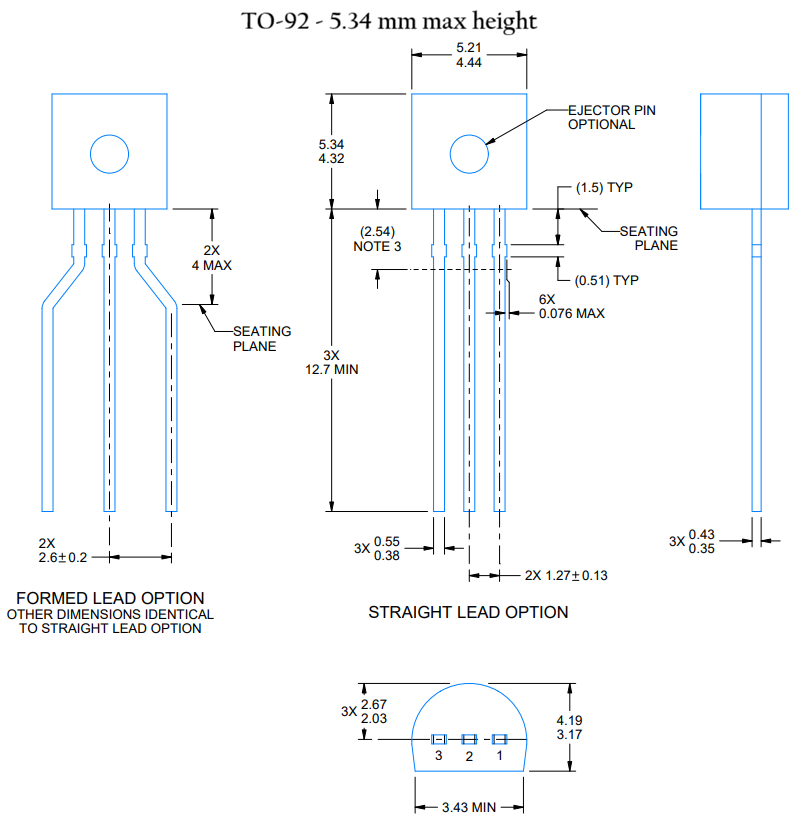

Dimensiones mecánicas del LM336-2.5

Fabricante

Instrumentos de Texas (TI) es líder mundial en fabricación de semiconductores analógicos y de señal mixta, con amplias capacidades en diseño y fabricación de referencias de precisión;TI utiliza procesamiento de silicio avanzado, control de calidad riguroso y pruebas automatizadas para producir piezas de alta confiabilidad como el LM336-2.5 LM336-2.5 BOLE FSC TO-92 In Stock: 88791 pcs , lo que garantiza una precisión de voltaje constante, estabilidad de temperatura y un rendimiento a largo plazo adecuado para aplicaciones industriales, automotrices y de electrónica de consumo.

Hoja de datos PDF

Hoja de datos LM336-2.5:

Preguntas frecuentes [FAQ]

1. ¿Cuál es la diferencia entre LM336-2.5 y un diodo Zener estándar?

El LM336-2.5 ofrece una precisión de voltaje mucho mejor, una menor deriva de temperatura y un ajuste ajustable en comparación con un diodo Zener estándar.

2. ¿Cuánta corriente necesita el LM336-2.5 para regularse correctamente?

Normalmente funciona correctamente con una corriente entre 400 µA y 10 mA.

3. ¿Qué sucede si la corriente operativa del LM336-2.5 es demasiado baja?

Si la corriente cae por debajo del mínimo, el voltaje de referencia puede volverse inestable o inexacto.

4. ¿Es el LM336-2.5 adecuado para sistemas de medición de alta precisión?

Sí, se usa comúnmente en circuitos de instrumentación, calibración y medición de precisión.

5. ¿Cómo se selecciona la resistencia en serie para el LM336-2.5?

La resistencia se elige en función del voltaje de suministro para garantizar que la corriente de funcionamiento se mantenga dentro del rango recomendado.

6. ¿Se puede ajustar el voltaje de salida del LM336-2.5?

Sí, el pin ADJ permite un ajuste fino del voltaje de referencia utilizando una resistencia externa.

7. ¿El LM336-2.5 requiere condensadores de filtrado de salida?

Se recomiendan condensadores de derivación pequeños en entornos ruidosos para mejorar la estabilidad y reducir el ruido.

8. ¿Qué causa la deriva a largo plazo en los circuitos LM336-2.5?

Un control de corriente inadecuado, una temperatura excesiva y una mala disposición de la PCB pueden contribuir a una deriva a largo plazo.
