Prueba de condensador de inicio: una guía completa

  • 30/01/2025
  • 148
Los condensadores de arranque son componentes principales en los motores monofásicos, que juegan un papel clave en la fase de inicio del motor al proporcionar el par necesario para superar la inercia inicial.Este artículo explora los principios subyacentes de los condensadores de inicio y excava las causas comunes de su falla.Comprender la funcionalidad de los condensadores de inicio no solo mejora la confiabilidad de los motores en diversas aplicaciones, sino que también ayuda a la resolución de problemas que pueden surgir debido a la falta de función del condensador.Desde tensiones eléctricas hasta fallas mecánicas, esta publicación cubre el espectro de desafíos que impactan el rendimiento del condensador y proporciona una comprensión práctica de mantener y probar estos componentes útiles.

Catalogar

1. Principios y causas de daño al condensador de inicio
2. Diagnóstico de problemas de condensador de inicio en aires acondicionados
3. Probar el condensador de inicio de un motor de ventilador
4. Información básica para la prueba de condensador de inicio
5. Verificar un condensador de arranque del motor sin un multímetro
6. Conclusión
Start Capacitor Testing: A Complete Guide

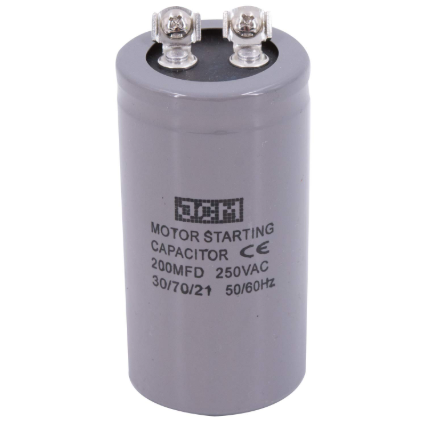

Figura 1. Capacal de inicio

Principios y causas de daño al condensador de inicio

Condensador de inicio en motores monofásicos

Los motores monofásicos dependen de los condensadores de inicio para iniciar la rotación porque una fuente de alimentación monofásica por sí sola no puede crear un campo magnético giratorio.El condensador cambia la fase actual en el devanado del motor del motor en aproximadamente 90 grados, generando dos campos magnéticos que interactúan.Estos campos inducen la corriente del rotor dentro del espacio de aire, produciendo un par que inicia el motor.

Este proceso es útil para los motores utilizados en diversas aplicaciones donde la potencia monofásica es más práctica y rentable que un sistema trifásico.Sin un condensador de inicio de funcionamiento correctamente, el motor puede no comenzar o luchar con las ineficiencias durante el inicio.

Figure 2. Electric Motor

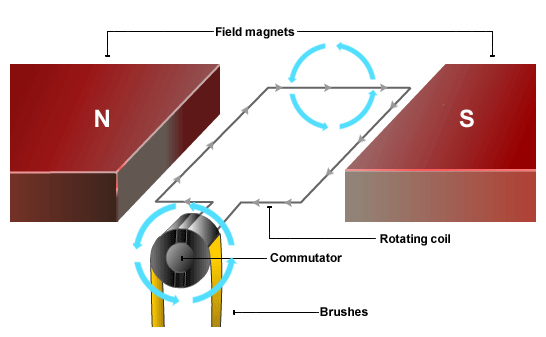

Figura 2. Motor eléctrico

El condensador de arranque afecta la operación del motor

El condensador de inicio sirve como un refuerzo de energía temporal que proporciona la fuerza eléctrica adicional requerida para iniciar el movimiento del motor.Al ajustar la relación de fase de la corriente, simula un efecto de dos fases utilizando una entrada monofásica.Este mecanismo asegura que el rotor supera la inercia y comienza a girar de manera eficiente.

Una vez que el motor alcanza una velocidad predeterminada, un interruptor centrífugo o relé desconecta el condensador del circuito.En este punto, el motor continúa corriendo usando solo su devanado principal.Esta transición es grave: si el condensador permanece comprometido durante demasiado tiempo, puede sobrecalentar o degradarse con el tiempo.

Figure 3. Capacitor Start Run Induction Motor

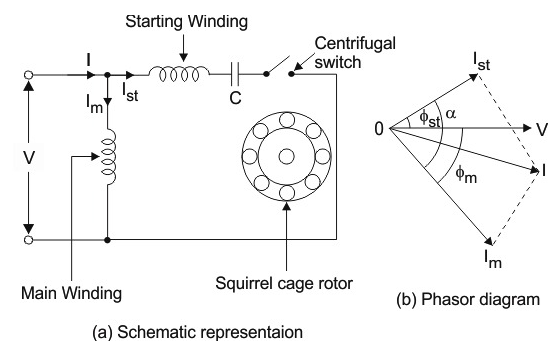

Figura 3. Motor de inducción de arranque de arranque del condensador

Razones comunes para la falla del condensador de inicio

A pesar de estar diseñado para breves ráfagas de uso, los condensadores de inicio pueden fallar debido a varios factores:

Estrés eléctrico: Los condensadores de baja calidad pueden tener tolerancia a voltaje inadecuada, lo que los hace más susceptibles a la descomposición.

Fallas mecánicas: Problemas motores, como el desgaste del rodamiento o la obstrucción del rotor, pueden evitar que el motor alcance la velocidad requerida, manteniendo el condensador comprometido más tiempo de lo previsto.Esta activación prolongada conduce al sobrecalentamiento y al fracaso.

Mal funcionamiento del interruptor centrífugo: Si el interruptor responsable de desconectar el condensador falla o palos, puede causar un arco continuo, degradando el condensador.

Tamaño de condensador incorrecto: Usar un condensador con la capacitancia incorrecta o la clasificación de voltaje puede conducir a un sorteo de corriente excesiva, dañando tanto el condensador como el motor.

Figure 4. Start Capacitor Failure

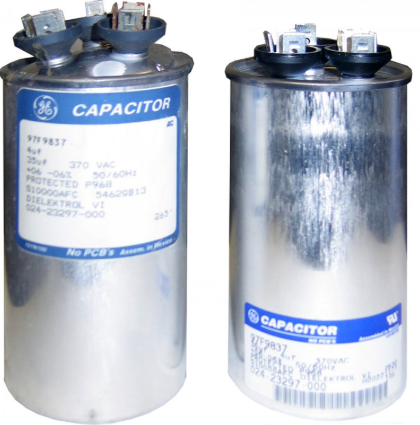

Figura 4. Falla del condensador de inicio

Diagnóstico de problemas de condensador de inicio en aires acondicionados

Función de condensadores de inicio en aires acondicionados

Los condensadores de inicio juegan un papel arriesgado en los sistemas de aire acondicionado al proporcionar el refuerzo eléctrico inicial necesario para que el compresor y los motores de los ventiladores comiencen.A diferencia de los condensadores en ejecución, que ayudan a mantener la operación continua del motor, los condensadores de arranque están diseñados para su uso a corto plazo al inicio.

Cuando se enciende un aire acondicionado, el condensador de inicio entrega un aumento de corriente al devanado auxiliar del motor del compresor.Esta energía adicional ayuda al motor a superar la resistencia inicial y comienza a girar suavemente.Sin un condensador de inicio que funcione correctamente, el compresor puede tener dificultades para comenzar, lo que lleva a un enfriamiento ineficiente o una falla del sistema.

La mayoría de los condensadores de arranque se encuentran cerca del compresor, a menudo colocados en una sección accesible de la unidad para un fácil mantenimiento y reemplazo.Su colocación asegura que funcionen de manera eficiente dentro del sistema eléctrico mientras permanecen protegidos de la exposición innecesaria a los estresores ambientales.

Reconociendo un condensador de inicio defectuoso

Un condensador de inicio en quiebra a menudo conduce a problemas notables en el compresor o el motor del ventilador.Identificar estos signos temprano puede evitar daños más graves en el sistema de aire acondicionado.Los síntomas comunes incluyen:

Problemas de inicio del compresor: Si el condensador de inicio es débil o dañado, el compresor puede tener dificultades para encender, dudar antes de comenzar o no comenzar por completo.En algunos casos, puede producir un zumbido sin participar.

Operación del sistema intermitente: Un condensador defectuoso puede hacer que el compresor o el motor del ventilador se encienda y apague de manera impredecible, interrumpiendo el rendimiento de enfriamiento normal.

Sobrecalentamiento y alta presión: Cuando el condensador de un motor de ventilador falla, el flujo de aire inadecuado puede provocar sobrecalentamiento, colocando una tensión excesiva en el compresor.Esto puede hacer que el sistema se apague debido a los mecanismos de protección de alta presión o sobrecalentamiento.

Eficiencia de enfriamiento reducida: Un condensador que falla puede evitar que el compresor se ejecute a plena capacidad, lo que lleva a un flujo de aire más débil y una regulación inadecuada de la temperatura.

Al prestar atención a estas señales de advertencia, puede diagnosticar problemas de condensadores antes de que conduzcan a fallas en todo el sistema.

¿Por qué los condensadores de la unidad al aire libre son más susceptibles al daño?

Los condensadores en la unidad exterior de un aire acondicionado son en su mayoría vulnerables al estrés ambiental.A diferencia de los componentes interiores, estos condensadores están expuestos a altas temperaturas, humedad y escombros, que pueden acelerar la degradación del material.Los factores comunes que contribuyen a la falla del condensador incluyen:

Exposición al calor: La exposición prolongada a altas temperaturas hace que el material dieléctrico dentro del condensador se descomponga, reduciendo su efectividad.

Humedad y contaminantes: La humedad, el polvo y los contaminantes químicos pueden corroer los terminales del condensador y debilitar el aislamiento, lo que lleva a pantalones cortos o falla.

Fluctuaciones de voltaje: Las oleadas de energía y las condiciones de suministro eléctrico inestables pueden sobrecargar el condensador, lo que lleva a una descomposición prematura.

Para extender la vida útil de los condensadores de la unidad exterior, es importante utilizar componentes de alta calidad que cumplan con las especificaciones del fabricante.Los condensadores duraderos diseñados para entornos de alta temperatura y alta humedad proporcionarán un mejor rendimiento y confiabilidad a largo plazo.

Figure 5. Outdoor Unit of an Air Conditioner

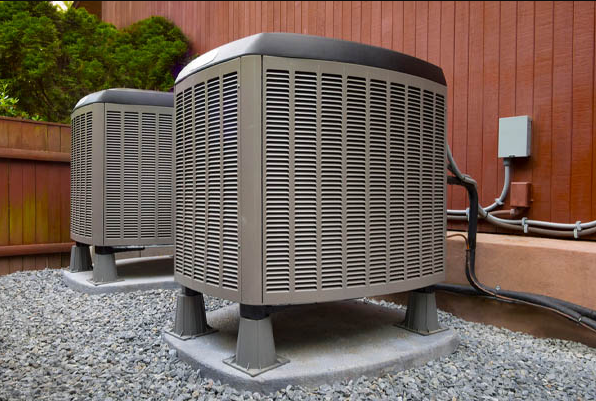

Figura 5. Unidad exterior de un aire acondicionado

Métodos de prueba para diagnosticar un problema de condensador de inicio

Cuando un aire acondicionado exhibe síntomas de un condensador defectuoso, las pruebas pueden ayudar a confirmar si el componente necesita reemplazo.Los métodos de diagnóstico efectivos incluyen:

Comience examinando el condensador por daño físico.Buscar:

Abultamiento o hinchazón: Una carcasa de condensador deformado indica la acumulación de gas interno, un signo común de falla.

Quemar marcas o fugas: Terminales ennegrecidos, plástico derretido o fuga de aceite sugieren sobrecalentamiento o descomposición interna.

Prueba de capacitancia con un multímetro

Un multímetro digital con una función de capacitancia puede medir si el condensador está conteniendo la carga correcta.Para realizar esta prueba:

• Desconecte la energía a la unidad y asegúrese de que el condensador esté completamente descargado.

• Retire el condensador del circuito para evitar la interferencia de otros componentes.

• Establezca el multímetro en modo de capacitancia y conecte las sondas a los terminales del condensador.

• Compare la lectura con la capacitancia nominal del condensador.Si el valor medido es significativamente más bajo, el condensador probablemente falle.

Prueba de carga y descarga con un multímetro de puntero

Si un multímetro digital no está disponible, un multímetro analógico (puntero) puede proporcionar una verificación funcional básica:

• Establezca el multímetro en modo de resistencia (Ω).

• Conecte las sondas a los terminales del condensador.

Observe el movimiento de la aguja - Un condensador saludable hará que la aguja se desvíe antes de regresar a su posición original, lo que indica carga y descarga.Un condensador que no muestra movimiento o permanece en cero probablemente sea defectuoso.

Prueba del condensador de inicio de un motor de ventilador

Figure 6. Fan Motor

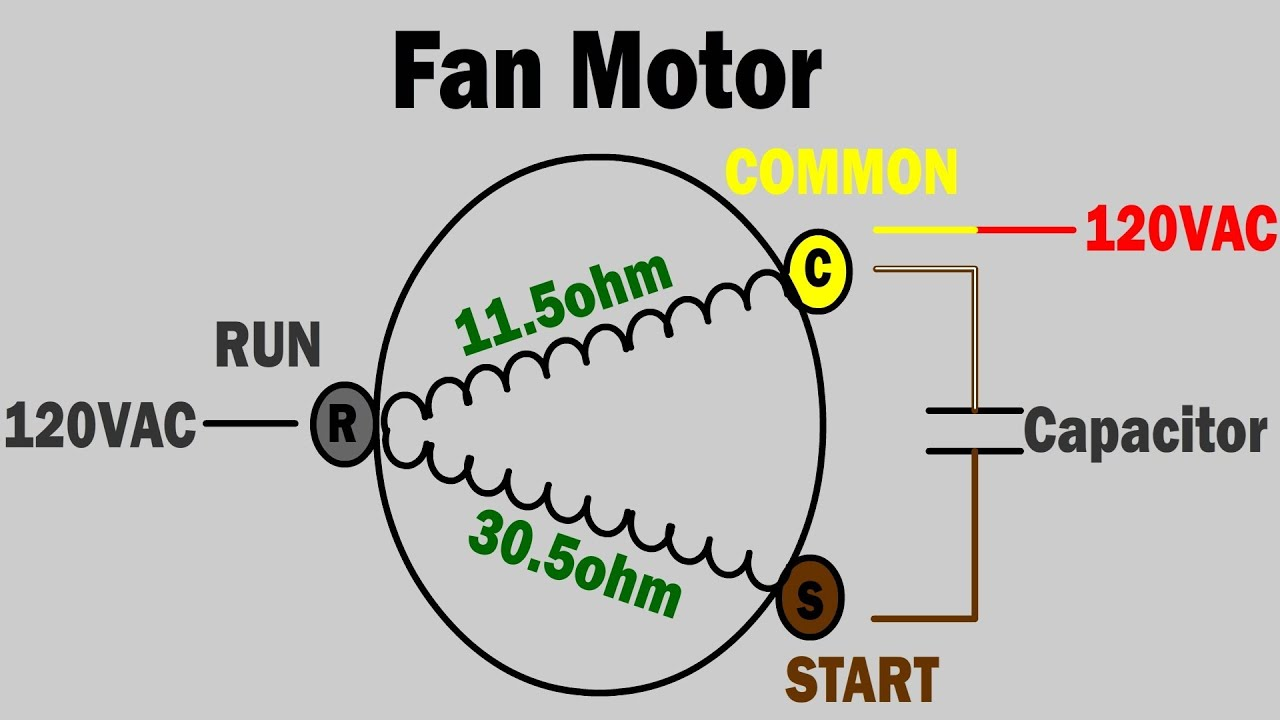

Figura 6. Motor del ventilador

Preparándose para la prueba

Antes de probar el condensador de arranque de un motor de ventilador, asegúrese de que el sistema esté completamente configurado y alimentado correctamente.Si el motor se instala en un dispositivo más grande, como una unidad de aire acondicionado o un sistema de ventilación, verifique que todas las conexiones sean seguras.

Encender el sistema - Use el dispositivo de control designado, como un interruptor remoto o físico, para iniciar el motor del ventilador.Observe su respuesta inicial para determinar si hay algún signo inmediato de mal funcionamiento, como la falta de inicio, la rotación retrasada o los ruidos anormales.

Asegurar precauciones de seguridad - Si el condensador requiere pruebas directas, apague la fuente de alimentación y descargue el condensador para evitar riesgos eléctricos.Use herramientas aisladas para manejar cualquier cableado expuesto.

Observar el comportamiento motor del ventilador

Un condensador de inicio defectuoso a menudo causa problemas de rendimiento notables en el motor del ventilador.Esté atento a los siguientes síntomas:

Startup lento o no - Si el motor del ventilador lucha por comenzar o permanece inmóvil después de la activación, el condensador puede no proporcionar el impulso requerido.

Velocidad inestable - Un condensador defectuoso puede causar una velocidad de rotación inconsistente, donde el ventilador comienza y se detiene inesperadamente o funciona con una potencia reducida.

Ruidos inusuales - El zumbido o los sonidos de clic durante el inicio pueden indicar falla del condensador o inestabilidad eléctrica.

Al observar cuidadosamente el comportamiento del fanático, puede recopilar pistas útiles sobre si el condensador funciona correctamente.

Uso de un osciloscopio para el análisis de forma de onda

Para un diagnóstico más preciso, use un osciloscopio para analizar la forma de onda eléctrica del circuito del motor del ventilador.Esto ayuda a detectar irregularidades en el flujo de corriente y los cambios de fase causados ​​por el mal funcionamiento del condensador.

Conecte las sondas de osciloscopio - Adjunte las sondas a los puntos clave en el circuito, como el enchufe del elemento Hall, para monitorear las señales de voltaje.

Examinar la forma de onda - Un condensador saludable debe producir una forma de onda lisa y estable.Cualquier distorsión, interrupciones o picos irregulares puede indicar degradación o falla del condensador.

Las pruebas de osciloscopio proporcionan una visión detallada del comportamiento eléctrico, lo que facilita la identificación de problemas relacionados con el condensador que pueden no ser visibles a través de observaciones básicas.

Capacitancia y resistencia de prueba con un multímetro

Se puede utilizar un multímetro para medir la capacidad del condensador para almacenar y liberar energía eléctrica, asegurando que esté funcionando dentro de sus especificaciones nominal.

Prueba multímetro paso a paso

Establezca el multímetro en modo de capacitancia - Si usa un multímetro digital con una función de capacitancia, configúrelo en consecuencia.

Desconectar y descargar el condensador - Retire el condensador del circuito y descargue cualquier carga residual utilizando un destornillador o resistencia aislada.

Conecte los cables del multímetro - Adjunte las sondas a los terminales del condensador, asegurando la polaridad correcta si corresponde.

Consulte la lectura - Compare la capacitancia medida con el valor nominal del condensador.Una desviación sustancial sugiere deterioro o falla.

Prueba de resistencia (comportamiento de carga y descarga)

Si una función de capacitancia no está disponible, una prueba de resistencia básica puede ayudar a determinar si el condensador puede cargar y descargar correctamente.

• Establezca el multímetro en modo de resistencia (Ω)

• Adjunte las sondas a los terminales del condensador

Observe los cambios de resistencia - El condensador de funcionamiento debe mostrar una baja resistencia inicial que aumenta gradualmente a medida que se carga.Si la lectura permanece fija en cero o resistencia infinita, el condensador probablemente sea defectuoso.

Confirmar resultados y garantizar una operación confiable

Después de completar las pruebas, compare los hallazgos:

• Si el condensador está significativamente fuera de la especificación, reemplácelo con una nueva unidad que coincida con la capacitancia original y la clasificación de voltaje.

• Si el condensador parece funcional pero el motor del ventilador todavía tiene problemas de inicio, puede ser necesaria una inspección adicional de los devanados del motor, la fuente de alimentación o los circuitos de control.

Información básica para la prueba de condensador de inicio

Seleccionando el condensador de inicio correcto

Elegir el condensador de arranque correcto se utiliza para garantizar que el motor funcione de manera eficiente y confiable.El condensador debe coincidir con los requisitos eléctricos del motor mientras es lo suficientemente duradero como para manejar las condiciones de funcionamiento.

Calificación de voltaje - La clasificación de voltaje del condensador debe ser igual o superior al voltaje de funcionamiento del motor.El uso de un condensador con una calificación más baja puede conducir a una falla prematura debido al estrés eléctrico.

Valor de capacitancia - La capacitancia debe proporcionar suficiente par de arranque sin exceder los límites diseñados del motor.Un condensador de tamaño incorrecto puede causar problemas de inicio, operación ineficiente o sobrecalentamiento.

Entorno operativo - Si el motor está expuesto a altas temperaturas, humedad o vibraciones, seleccione un condensador con materiales y aislamiento con clasificación para tales condiciones.Las aplicaciones industriales y exteriores a menudo requieren condensadores con una mayor durabilidad.

Compatibilidad eléctrica - Se deben tener en cuenta factores como la potencia motora, el sorteo, la frecuencia y el factor de potencia.El uso de fórmulas o tablas de referencia recomendadas por el fabricante puede ayudar a determinar las especificaciones correctas del condensador.

Seleccionar el condensador apropiado evita las fallas de inicio, extiende la vida útil del motor y garantiza un rendimiento seguro y estable.

Precauciones de seguridad al reemplazar un condensador de inicio

Reemplazar un condensador de arranque requiere un manejo cuidadoso para evitar riesgos eléctricos y garantizar una instalación adecuada.Seguir un enfoque estructurado reduce el riesgo de daño al motor o componentes circundantes.

Desconectar la potencia y descargar el condensador

• Apague la fuente de alimentación para eliminar cualquier riesgo de descarga eléctrica.

• Use un destornillador aislado o una herramienta de descarga para liberar de forma segura cualquier carga residual almacenada en el condensador.

Retire el condensador defectuoso

• Tenga en cuenta las especificaciones del condensador existente, incluida la capacitancia (µF) y la clasificación de voltaje (V), antes de la eliminación.

• Use las herramientas apropiadas para separar las conexiones de cableado sin dañar terminales o aislamiento.

Instale el nuevo condensador

• Asegúrese de que el condensador de reemplazo coincida exactamente con las especificaciones originales.

• Conecte de forma segura los terminales, asegurándose de que los cables estén correctamente sujetos para evitar conexiones sueltas que puedan causar fallas eléctricas.

Verificar la instalación y probar el sistema

• Antes de restaurar la potencia, verifique todas las conexiones para la precisión.

• Encienda el motor y observe su comportamiento de inicio.El ventilador o compresor debe comenzar suavemente sin dudarlo, ruidos inusuales o sobrecalentamiento.

• El uso del condensador correcto y seguir los pasos de instalación adecuados garantiza que las funciones del motor sean de manera segura y eficiente, evitando daños innecesarios y extendiendo la vida útil del sistema.

Verificar un condensador de arranque del motor sin un multímetro

Cuando un multímetro no está disponible, un voltímetro de CC puede servir como una herramienta alternativa para verificar la condición de un condensador de inicio.Este método proporciona una forma simple pero efectiva de determinar si el condensador puede almacenar y liberar energía eléctrica como se esperaba.

Preparándose para la prueba

Herramientas requeridas:

• un voltímetro de CC

• Una fuente de alimentación de CC controlada (como una batería o un adaptador de alimentación con voltaje apropiado)

• Proporciones de prueba aisladas

• Una resistencia o destornillador aislado para descargar el condensador

Precauciones de seguridad:

• Asegúrese de que el condensador esté completamente descargado antes de manejarlo para evitar la descarga eléctrica.

• Verifique que la fuente de voltaje no exceda el voltaje nominal del condensador para evitar dañar el componente.

Procedimiento de prueba paso a paso

Cobrar al condensador: Conecte el condensador a la fuente de alimentación de CC controlada.Permita que se cargue durante unos segundos, asegurando que el voltaje suministrado no exceda la calificación del condensador.

Medir la respuesta de voltaje con el voltímetro: Desconecte el condensador de la fuente de alimentación.Coloque inmediatamente las sondas de voltímetro a través de los terminales del condensador.

Analizar las lecturas:

Comportamiento normal: Un condensador saludable mostrará una lectura de voltaje cerca del voltaje suministrado y se descarga lentamente con el tiempo.

Comportamiento defectuoso: Si el condensador se carga instantáneamente y el voltaje cae rápidamente, puede tener un corto interno.Si hay poco o ningún cambio de voltaje, el condensador podría estar en circuito abierto y no puede contener una carga.

Confirmando resultados y próximos pasos

• Si el condensador mantiene su carga momentáneamente y se descarga a una velocidad estable, es probable que esté en buenas condiciones.

• Si los resultados de la prueba indican un mal funcionamiento, se recomienda reemplazar el condensador para evitar problemas de inicio del motor.

• En los casos en que la incertidumbre permanece, realizar pruebas adicionales con un multímetro que funcione correctamente puede proporcionar un diagnóstico más preciso.

Este método es especialmente útil en condiciones de campo donde las herramientas de diagnóstico avanzadas pueden no estar disponibles.Si bien no proporciona mediciones de capacitancia exactas, ofrece una forma práctica de determinar si un condensador es funcional o necesita reemplazo.

Conclusión

Los condensadores de inicio son necesarios para la operación eficiente de los motores monofásicos, principalmente en dispositivos donde la robustez de los sistemas trifásicos es innecesaria.La falla de estos condensadores puede conducir a interrupciones operativas sustanciales.Al reconocer los síntomas de la falla del condensador e implementar procedimientos de prueba rigurosos, puede mitigar de manera efectiva los riesgos y extender la vida útil de los condensadores y los motores que energizan.Esta guía ha proporcionado una descripción completa de la funcionalidad del condensador de inicio, las causas de falla comunes y los métodos de prueba, equipándolo con el conocimiento para garantizar un rendimiento y confiabilidad del motor óptimos.






Preguntas frecuentes [Preguntas frecuentes]

1. ¿Puede el CA ejecutar sin un condensador de inicio?

No, un aire acondicionado (AC) generalmente no puede ejecutarse sin un condensador de inicio si está diseñado para usar uno.El condensador de arranque proporciona un impulso de alto voltaje para arrancar el motor del compresor, un componente grave en la mayoría de los sistemas de CA.Sin él, el motor puede no superar su inercia inicial, lo que resulta en un zumbido y sin arranque, potencialmente tropezando con el interruptor de circuito o dañando el motor con el tiempo.

2. ¿Cómo verificar si un condensador funciona sin un multímetro?

Para probar un condensador sin un multímetro, puede realizar una prueba básica de carga y descarga utilizando una batería y un voltímetro (o una luz de prueba simple o LED para indicación visual).Primero, descargue el condensador de forma segura conectando una resistencia a través de los terminales.A continuación, cargue el condensador conectándolo brevemente a una batería.Luego, desconecte la batería y conecte un voltímetro o una luz de prueba a través de los terminales.Si el condensador es bueno, debe mostrar brevemente el voltaje (o iluminar la luz de prueba) antes de que la carga se disipe.

3. ¿Qué sucede cuando el condensador no funciona?

Un condensador no funcional puede conducir a diversas fallas operativas en dispositivos como unidades de CA o motores.El motor puede emitir un zumbido y no comenzar, o si comienza, puede funcionar con temperaturas más altas, disminución de la eficiencia o ruidos inusuales.En los sistemas HVAC, esto no puede dar lugar a una salida de aire frío ya que el compresor no se inicia.

4. ¿Es malo un condensador si no tiene continuidad?

La prueba de continuidad en un condensador no es una prueba válida para su salud.Los condensadores no deben tener continuidad;Bloquean la corriente continua (DC) mientras permiten pasar la corriente alterna (AC).Una prueba de continuidad con un ohmímetro, que verifica un circuito completo, debe mostrar un circuito abierto (sin continuidad) para un condensador saludable.Una lectura de resistencia cero indica un condensador en corto, que de hecho es un signo de falla.

5. ¿Cómo sé si mi condensador necesita reemplazar?

Es probable que un condensador sea reemplazada si nota algo de los siguientes: el dispositivo (como una unidad de CA o motor) lucha por comenzar, zumbe pero no comienza a funcionar, o apaga inesperadamente.Los signos físicos también incluyen un condensador hinchado o con fugas.Si tiene acceso a un multímetro, medir el valor de capacitancia contra el valor nominal puede confirmar esto: una desviación notable de la capacitancia nominal sugiere que se requiere reemplazo.
