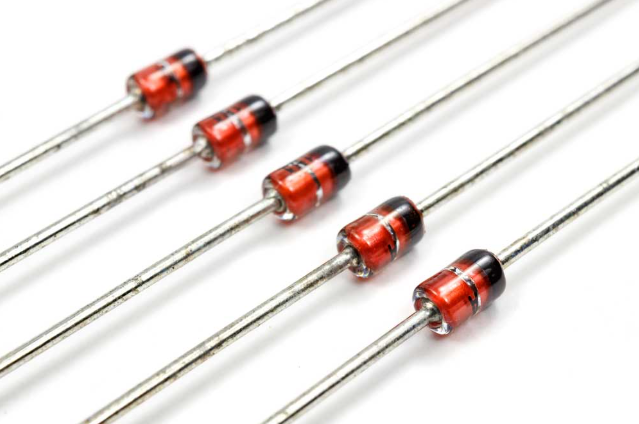

La mejor guía para probar diodos

En electrónica, los diodos juegan un papel clave en la gestión de la dirección y el flujo de corriente eléctrica dentro de los circuitos.Estos dispositivos semiconductores son finales para garantizar que la electricidad esté dirigida correctamente, similar a las válvulas en los sistemas de plomería.Comprender la funcionalidad y las pruebas de diodos se utiliza para cualquier persona involucrada en el diseño electrónico, el mantenimiento o la solución de problemas.Este artículo profundiza en los conceptos básicos de los diodos, describe cómo probarlos de manera efectiva utilizando multímetros digitales y analógicos, y discute problemas y resoluciones comunes para ayudarlo a garantizar que sus circuitos funcionen según lo previsto.

Catalogar

Descripción general de los diodos

Un diodo es un componente semiconductor diseñado para controlar el flujo de corriente eléctrica al permitir el movimiento en una sola dirección.Tiene dos terminales: el ánodo (cargado positivamente) y el cátodo (cargado negativamente).

Figura 2. Símbolo de diodo

Cuando el diodo está sesgado hacia adelante, lo que significa que el ánodo está a un voltaje más alto que el cátodo, crea una ruta conductora, lo que permite que la corriente pase.Sin embargo, si el diodo está sesgado por reverso, con el cátodo a un voltaje más alto, evita que la corriente fluya, actuando como una barrera eléctrica.

Los diodos juegan un papel importante en los circuitos electrónicos, asegurando que la electricidad se mueva en la dirección prevista.Su comportamiento a menudo se compara con una válvula unidireccional en la fontanería, donde el agua (o corriente) puede fluir libremente en una dirección pero se bloquea en la otra.Esta funcionalidad hace que los diodos sean útiles para los rectificadores, el procesamiento de señales y la protección del circuito.

Pasos iniciales para probar un diodo

Antes de usar un diodo en un circuito, es importante verificar que funcione como se esperaba.La forma más fácil de probar un diodo es con un multímetro digital (DMM) establecido en el modo de diodo.Esta configuración aplica un pequeño voltaje a través del diodo y mide la cantidad de voltaje que cae a través de él, lo que ayuda a determinar si el diodo es funcional.

Para un análisis más exhaustivo, se requiere verificar las clasificaciones de voltaje y corriente del diodo.Esta información se encuentra en la hoja de datos del diodo, y para mediciones precisas, se pueden requerir equipos de prueba avanzados.

Herramientas que necesitará

• Multímetro digital (dmm) con modo de diodo - Se necesita para medir la caída de voltaje del diodo y la funcionalidad básica.

• Hojas de datos o referencia de especificaciones - útil para comparar los resultados de las pruebas con los valores del fabricante.

• Equipo de prueba adicional (si es necesario) - Para evaluaciones más detalladas, se pueden requerir herramientas especializadas.

Técnicas de prueba de diodos

Un multímetro digital (DMM) es la herramienta más confiable para probar un diodo.Hay dos métodos principales: la prueba del modo de diodo (preferido) y la prueba del modo de resistencia (alternativa).

Prueba de modo de diodo (método recomendado)

Este método proporciona la lectura más precisa de la caída de voltaje de un diodo.

Proceso paso a paso

• Apague el poder -Asegúrese de que el circuito esté completamente desenergizado para evitar la interferencia.

• Establecer el multímetro - Seleccione el modo de diodo (representado por un símbolo de diodo).

• Conecte las sondas - Coloque la sonda roja en el ánodo y la sonda negra en el cátodo.El multímetro debe mostrar una caída de voltaje: 0.6–0.7V para diodos de silicio y 0.2-0.3V para diodos Schottky.

• Revertir las sondas -Si el diodo es funcional, la pantalla debe mostrar OL (exceso de luz) o alta resistencia, lo que indica un bloqueo inverso adecuado.

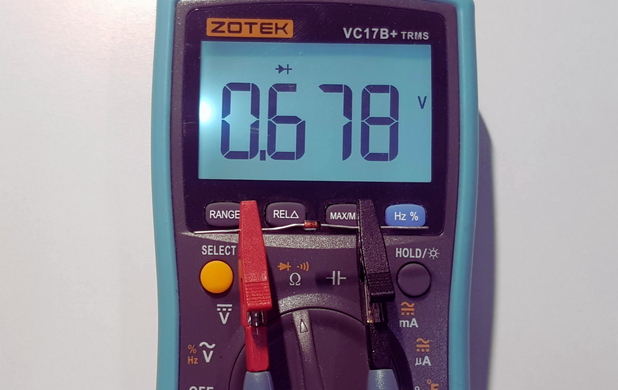

Figura 3. Prueba de modo de diodo

Prueba de modo de resistencia (método alternativo)

Si el multímetro carece de modo de diodo, use el modo de resistencia para verificar la funcionalidad del diodo.

Proceso paso a paso:

• Apague el poder - Desconecte cualquier fuente de alimentación para garantizar lecturas precisas.

• Establecer el multímetro - Cambie al modo de resistencia (configuración Ω).

• Medir resistencia hacia adelante : Coloque la sonda roja en el ánodo y la sonda negra en el cátodo.Un diodo funcional debe mostrar baja resistencia en esta dirección.

• Medir la resistencia inversa: Invierta las sondas (negro en el ánodo, rojo en el cátodo).Un diodo de trabajo debe mostrar OL o muy alta resistencia en esta dirección.

• Verificar las lecturas: Compare con un buen diodo conocido para confirmar el comportamiento esperado.

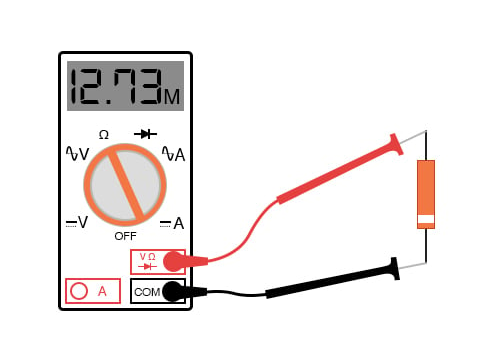

Figura 4. Prueba de modo de resistencia

Problemas de diodos comunes

Los diodos pueden fallar de varias maneras, causando mal funcionamiento del circuito.Comprender estos modos de falla ayuda con la resolución y reparación rápida de problemas.

Abrir diodo (sin flujo de corriente)

Cuando se prueba con un multímetro, el diodo muestra OL (sobrecarga) o alta resistencia en ambas direcciones.El circuito puede dejar de funcionar debido al flujo de corriente interrumpido.Reemplace el diodo, ya que ya no es funcional.

Diodo en cortocircuito (flujo de corriente no controlado)

El diodo permite la corriente en ambas direcciones, mostrando baja resistencia o caídas de voltaje casi idénticas cuando se prueba hacia adelante y hacia atrás.Esto puede causar un flujo de corriente excesivo y daños potenciales a otros componentes.Reemplace el diodo defectuoso para restaurar la operación adecuada del circuito.

Instalación inversa (polaridad incorrecta)

El circuito no funciona o se comporta de manera impredecible.El diodo puede bloquear completamente el flujo de corriente si se instala hacia atrás.Verifique las marcas del diodo: el ánodo (positivo) y el cátodo (negativo) deben orientarse correctamente.Reinstale el diodo en la dirección correcta.

Diodo sobrecalentado (daño físico)

El diodo muestra grietas, decoloración o marcas quemadas.El circuito puede fallar intermitentemente antes de una falla completa.El diodo está expuesto a voltaje o corriente más allá de su capacidad nominal, lo que lleva a un calor excesivo.Reemplace el diodo con uno que cumpla con los requisitos de voltaje y corriente del circuito.Considere usar un disipador térmico o mejorar la ventilación para evitar el sobrecalentamiento futuro.

Tipo de diodo incorrecto (especificaciones no coincidentes)

El diodo exhibe una caída de voltaje o corriente de fuga más alta de lo esperado, lo que afecta el rendimiento del circuito.El circuito puede funcionar de manera ineficiente o fallar bajo carga.Verifique que el tipo de diodo y las especificaciones coincidan con las necesidades del circuito.Reemplácelo con una alternativa adecuada, como cambiar de un diodo Schottky a un diodo de silicio si es necesario.

Diagnosticar un diodo defectuoso

Para identificar fallas en el diodo, primero, comprenda cómo se comporta un diodo que funciona correctamente.Un diodo está diseñado para realizar la corriente en una dirección (sesgo hacia adelante) mientras lo bloquea en el otro (sesgo inverso).

En el sesgo hacia adelante, un buen diodo ofrece una resistencia mínima, lo que permite que la corriente pase con solo una pequeña caída de voltaje.Para un diodo de silicio típico, esta caída debe oscilar entre 0.6 y 0.7 voltios.En el sesgo inverso, el diodo actúa como un aislante, creando una barrera de alta resistencia que evita el flujo de corriente.

Un diodo de mal funcionamiento a menudo produce lecturas de voltaje anormales.Si la caída de voltaje hacia adelante es significativamente menor de lo esperado, el diodo puede ser corto.Del mismo modo, si alguna corriente fluye en sesgo inverso, el diodo podría tener daño interno, causando fugas.Verificar estos comportamientos con un multímetro puede ayudar a identificar componentes defectuosos.

Beneficios y limitaciones de las pruebas de diodos

Ventajas

• Medidas rápidas y confiables - Un multímetro digital proporciona lecturas rápidas y precisas, lo que facilita la evaluación del rendimiento de los diodos.

• Tumba para la conversión de CA a DC - Los diodos juegan un papel clave en los circuitos de rectificadores, asegurando una transición suave de la corriente alterna a la corriente continua.

• Previene el daño por voltaje inverso - Los diodos que funcionan correctamente ayudan a proteger los componentes eléctricos del flujo de corriente no deseado, reduciendo el riesgo de falla del circuito.

Limitaciones

• Posibles lecturas falsas - Un diodo defectuoso aún puede mostrar una alta resistencia tanto en el sesgo hacia adelante como en el reverso, lo que lleva a evaluaciones inexactas.

• Sensibilidad a la temperatura - Los cambios de temperatura pueden afectar las propiedades eléctricas de un diodo, influyendo en los resultados de las pruebas.

• Mayor costo de multímetros digitales - Si bien los modelos digitales ofrecen una mayor precisión, a menudo son más caras que las alternativas analógicas.

Prueba de un diodo con un multímetro analógico

Figura 5. Probar un diodo con un multímetro analógico

A diferencia de los multímetros digitales, los multímetros analógicos no tienen un modo de diodo.En cambio, el diodo debe probarse utilizando el modo de resistencia (configuración Ω).Este método ayuda a determinar si el diodo conduce correctamente en una dirección mientras bloquea la corriente en la otra.

Proceso de prueba paso a paso

Preparar el multímetro

• Establezca el multímetro en modo de resistencia (Ω).

• Seleccione un rango de baja resistencia para la prueba inicial.

Prueba en sesgo hacia adelante (ánodo a rojo, cátodo a negro)

• Coloque la sonda roja en el ánodo y la sonda negra en el cátodo.

• Un diodo funcional debe mostrar baja resistencia, confirmando que permite que la corriente pase.

Pruebe en sesgo inverso (invertir las sondas, aumentar la configuración de resistencia)

• Invertir las sondas: negro al ánodo, rojo al cátodo.

• Aumente la configuración de resistencia del multímetro a alta.

• Un diodo de trabajo debe mostrar alta resistencia o OL (sobrecarga), lo que significa que bloquea correctamente la corriente inversa.

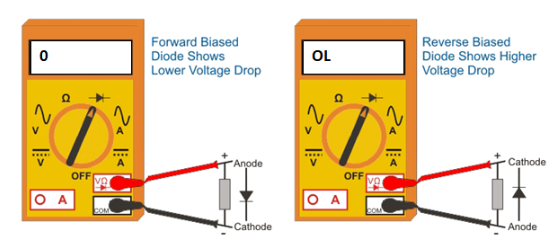

Prueba de diodos con un multímetro digital

Un multímetro digital es una herramienta valiosa para evaluar el rendimiento de los diodos.Ofrece dos modos de prueba, modo de diodo y modo de resistencia, cada uno que proporciona información sobre la condición de un diodo.

• El modo de diodo mide la caída de voltaje en el sesgo hacia adelante, lo que ayuda a confirmar el funcionamiento adecuado.

• El modo de resistencia verifica la resistencia inusualmente alta o baja, lo que puede indicar daño o falla interna.

La prueba de diodo regular garantiza que los componentes funcionen correctamente dentro de un circuito, evitando fallas que podrían afectar el rendimiento general del sistema.Al identificar los diodos defectuosos temprano, puede proteger otros componentes electrónicos y mantener la confiabilidad del circuito.

Conclusión

Prueba de diodos es una habilidad básica para usted.Al comprender cómo funcionan los diodos y cómo probarlos con precisión, puede prevenir muchos problemas eléctricos comunes y mejorar la confiabilidad de sus circuitos.Ya sea que use un multímetro digital o analógico, las técnicas descritas aquí proporcionan un marco robusto para diagnosticar y resolver problemas con los diodos.Recuerde, el funcionamiento correcto de los diodos se utiliza para el rendimiento óptimo de muchos dispositivos electrónicos, lo que hace que sus pruebas no solo una tarea, sino una necesidad para mantener la integridad y la funcionalidad de los sistemas eléctricos.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cuáles son los síntomas de un diodo malo en un circuito?

Si un diodo en un circuito ha fallado, puede notar varias señales.Comúnmente, el circuito puede dejar de funcionar según lo diseñado porque el diodo ya no puede regular el flujo de corriente.Un diodo fallido puede causar una generación excesiva de calor en el componente, daño o decoloración visibles, o olores inusuales por sobrecalentamiento.En los casos en que el diodo se corta, podría permitir que la corriente fluya en ambas direcciones, lo que lleva a un mayor mal funcionamiento del circuito o incluso a dañar otros componentes.

2. ¿Cómo verificar si un diodo funciona sin un multímetro?

Incluso sin un multímetro, puede probar la funcionalidad de un diodo utilizando una batería, una resistencia y una pequeña bombilla o LED.Conecte la batería en serie con la resistencia y el diodo, y luego a la bombilla.Si el diodo funciona correctamente, la luz solo se iluminará cuando el diodo esté orientado correctamente en el circuito, lo que permite que la corriente fluya.Si invierte el diodo y la luz aún se ilumina, el diodo probablemente sea corto y, por lo tanto, malo.

3. ¿Cómo identificar un diodo en un circuito?

Los diodos son típicamente componentes pequeños con dos cables y están marcados con un símbolo en los diagramas de circuito, un triángulo que apunta hacia una línea.Físicamente, la mayoría de los diodos tienen una línea o banda en un extremo que indica el cátodo (lado negativo), mientras que el otro extremo es el ánodo (lado positivo).En una placa de circuito, los diodos también pueden etiquetarse con una "D" seguida de un número (por ejemplo, D1, D2).

4. ¿Cómo se comporta un diodo en un circuito?

Un diodo permite que la corriente fluya principalmente en una dirección, desde su ánodo hasta su cátodo, y la bloquea en la dirección opuesta.Este flujo direccional hace que los diodos útiles para tareas como la conversión de CA (corriente alterna) en DC (corriente continua).En un estado de sesgo hacia adelante (ánodo conectado a voltaje positivo en relación con el cátodo), un diodo lleva a cabo electricidad.En un estado de polarización inversa, bloquea la corriente, actuando como un aislante, a menos que el voltaje inverso exceda el voltaje de desglose del diodo, lo que puede provocar daños.

5. ¿Cómo saber si un terminal de diodo es positivo o negativo?

Para determinar qué terminal de un diodo es positivo (ánodo) o negativo (cátodo), busque las marcas físicas en el diodo en sí.El cátodo generalmente está marcado con una línea o banda.Al conectarse en un circuito, asegúrese de que el extremo (ánodo) sin marcar esté hacia el lado de voltaje positivo.Si está probando el diodo o no tiene marcas visuales, usar un conjunto multímetro establecido en el modo de diodo puede confirmar la orientación correcta verificando dónde conduce el diodo.
