Guía completa de tuercas de alambre: tipos, códigos de color e instalación

Ya sea que esté instalando una lámpara o vuelva a cablear un interruptor, se necesitan conexiones eléctricas seguras y eficientes.Una de las herramientas más confiables para el trabajo es la tuerca de alambre, un conector simple y de bajo costo que se encuentra en casi todas las configuraciones residenciales y comerciales.Esta guía explica qué tuercas de alambre son, dónde usarlas, cómo instalarlas, tipos y códigos de color, pros y contras, y cuándo considerar alternativas.

Catalogar

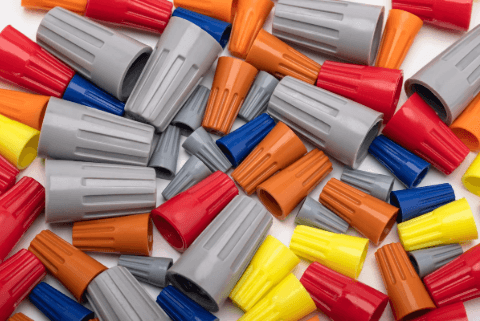

Figura 1. Tuerca de alambre

¿Qué es una tuerca de alambre?

Una tuerca de alambre, también conocida como conector de alambre de giro, es una pequeña tapa de plástico con forma de cono que se usa para unir dos o más cables eléctricos despojados.En el interior hay un inserto de metal enrollado que se tensa alrededor de los conductores a medida que la tuerca se tuerce, creando una conexión mecánica y eléctrica segura.A diferencia de la soldadura o el enrollamiento, las nueces de alambre no requieren herramientas especiales, solo sus manos, haciéndolas rápidas y confiables para la mayoría de los trabajos de cableado.

Aplicaciones de tuercas de alambre

Las tuercas de alambre se usan ampliamente en el cableado industrial residencial, comercial y ligero porque proporcionan un método rápido, seguro y rentable para conectar conductores eléctricos.

• Ubicaciones interiores secas: lo mejor para entornos climáticos controlados como salas de estar, oficinas y talleres.

• Cajas e interruptores/salidas de cruce en la pared: comúnmente utilizados dentro de las cajas de unión o detrás de las placas de pared para conectar o extender los cables.El recinto protege la conexión del daño y lo mantiene compatible con el código.

• Luces y ventiladores de techo: ideales para conectar cables en vivo, neutros y terrestres durante la instalación del accesorio, especialmente en espacios ajustados o superiores.

• Circuitos de bajo voltaje: adecuados para el cableado de control de menos de 24 V, como termostatos, timbres y sistemas de seguridad.

¿Cómo instalar una tuerca de alambre correctamente?

Paso 1: Apague la potencia

Apague la potencia en el interruptor y verifique con un probador de voltaje.

Paso 2: despoja el aislamiento

Retire ½ ″ –⅝ ″ de aislamiento, coincidiendo con las especificaciones de su tuerca de alambre.

Paso 3: Prepare los cables

Alinear los extremos despojados de manera uniforme.Para el alambre varado, gire los hilos para evitar deshilacharse;Para el cable sólido, la mayoría de las nueces permiten la torsión directa sin la guía del fabricante de verificación previa.

Paso 4: Gire en la tuerca del cable

Coloque la tuerca sobre los cables y gire en el sentido de las agujas del reloj hasta que se ajuste.

Paso 5: realizar una prueba de extracción

Tira ligeramente de cada cable;Si es un deslizamiento, rehace la conexión.

Paso 6: cinta opcional

Envuelva la tuerca solo en áreas de alta vibración o cuando sea requerido por el código.

Tipos de tuercas de alambre

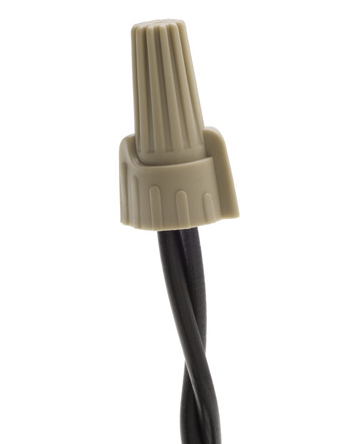

Figura 2. Conector de giro estándar

• Giro estándar: Cáscara de plástico duradera con bobina interna;Lo mejor para el cableado en interiores general, como salidas, interruptores e iluminación.

Figura 3. Conector alado

• Conector alado: Agrega "alas" laterales para facilitar el agarre, ideal en espacios tímidos o al hacer conexiones frecuentes.

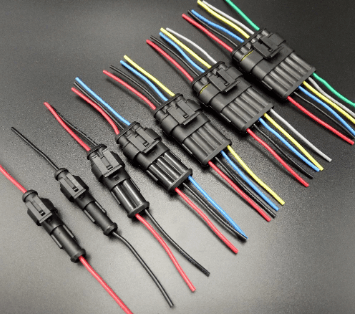

Figura 4. Conector impermeable

• Conector impermeable: Llena de gel o silicona para evitar la humedad y la corrosión;utilizado para aplicaciones al aire libre, húmedas o directas.

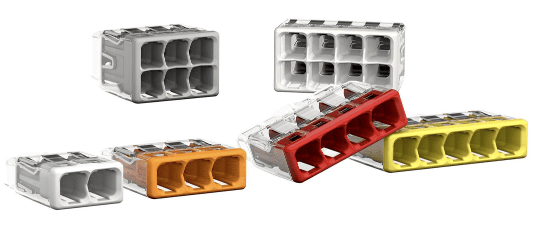

Figura 5. Conector empuje

• Conector de empuje: Sin herramientas;Inserte el cable despojado en un puerto cargado de resorte para instalaciones rápidas y limpias, con una gran cantidad de trabajo modular o residencial.

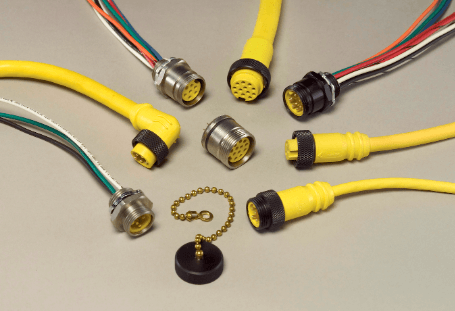

Figura 6. Conector de alta temperatura

• Conector de alta temperatura: Hecho de termoplásticos cerámicos o resistentes al calor;usados cerca de hornos, hornos o elementos de calefacción.

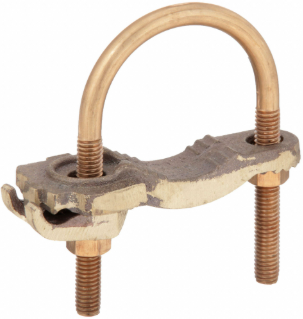

Figura 7. Conector de conexión a tierra

• Conector de conexión a tierra: Verde, diseñado para cables terrestres;Algunos incluyen un terminal de tornillo para unir a cajas de metal.

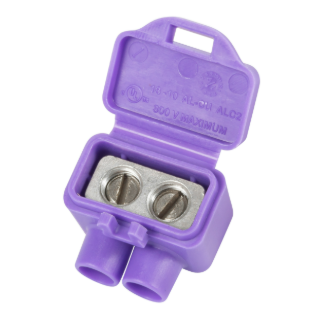

Figura 8. Conector nominal de Al Cu

• Conector con clasificación AL/CU: Seguro para unir el aluminio a los cables de cobre, evitando la corrosión galvánica, utilizada en casas más antiguas con cableado de aluminio.

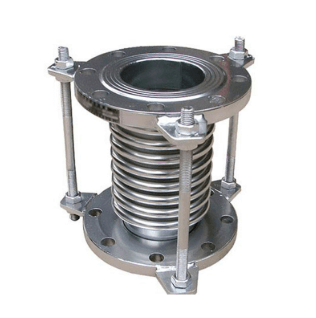

Figura 9. Conector de resorte flexible

• Conector de resorte flexible: Absorbe la vibración sin aflojar;Ideal para unidades HVAC, motores y bombas.

Códigos de color de tuerca de alambre y compatibilidad

Los colores de la tuerca de alambre indican tamaños de alambre compatibles.Si bien la mayoría sigue las pautas de color estándar, siempre confirme las especificaciones en el empaque.

Color	Rango de AWG	Usos comunes
Gris	22-16	Pequeños cables de control, termostatos, sensores
Azul	16-14	Sistemas de bajo voltaje, timbres, alarmas
Naranja	18-12	Luz de luz, interruptores de pared
Amarillo	14-10	Cableado general del hogar, receptáculos
Rojo	12-10	Electrodomésticos de cocina, calentadores de espacio
Broncearse	14-12	Alternativa compacta al amarillo/rojo
Verde	Solo tierra	Cobre desnudo o terrenos aislados verdes
Púrpura	Al/Cu	Para conexiones de aluminio a cobre

Elegir la tuerca de alambre correcta

En primer lugar, combine el calibre y la cantidad de cable.Verifique el rango nominal en el embalaje.

En segundo lugar, considere el entorno:

1. Húmedo/húmedo → impermeable o lleno de gel

2. Alto calor → cerámico o alto templo

3. Vibración → Tipo de resorte flexible

Finalmente, seleccione el tipo correcto.Estándar, alado, empuje o Al/Cu-class basado en su proyecto.

Mejores alternativas de tuerca de alambre

Alternativa	Mejor para
Conectores de enjuague	Entornos permanentes propensos a vibraciones como HVAC o vehículos
Terminales de empuje de WAGA	Cableado rápido, sin herramientas y reutilizable en Cajas o paneles de cruce
Terminales de tornillo	Asegurar conexiones mecánicas en paneles, interruptores y controles de motor
Soldadura + encogimiento de calor	Resistencia a la corrosión máxima y Sellos herméticos para el cableado marino o al aire libre

Tuerca de alambre vs. conector empuje

Característica	Tuerca	Conector
Velocidad de instalación	Moderado - requiere torcer	ACCIÓN ARTÁS - PUSH ORGULAR
Requisito de herramienta	Ninguno	Ninguno
Reutilización	No es ideal	A menudo reutilizable
Eficiencia del espacio	Moderado	Alto - se adapta a cajas ajustadas
Mejor para	Cableado general	Trabajos compactos y sensibles al tiempo

Consejos de seguridad de tuercas de alambre

• Apague la alimentación antes de trabajar: apague el circuito en el interruptor para evitar la descarga eléctrica mientras realiza o inspecciona conexiones.

• Utilice productos que cotizan en UL: los conectores certificados cumplan con los estándares de seguridad y se prueban para su rendimiento en condiciones especificadas.

• Mantenga las conexiones dentro de los recintos aprobados: las cajas de unión o los paneles protegen la conexión del daño, el polvo y la humedad.

• Tug-Test después de la instalación: tire suavemente de cada cable para confirmar que el conector lo sostiene de forma segura.

• Reemplace las tuercas dañadas inmediatamente: las conchas agrietadas o desgastadas comprometen el aislamiento y el agarre, aumentando el riesgo de falla.

• Haga coincidir el tamaño del conector con los cables: el uso del tamaño correcto garantiza el contacto adecuado del conductor y un ajuste seguro.

• Use tuercas con clasificación Al/Cu para metales mixtos: impiden la corrosión galvánica y mantienen una conexión segura y confiable.

Conclusión

Las tuercas de alambre siguen siendo una de las soluciones más confiables para conexiones eléctricas rápidas y confiables.Elegir el tipo correcto, instalarlo correctamente y seguir las mejores prácticas de seguridad garantizará el rendimiento y el cumplimiento del código.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Se pueden reutilizar las tuercas de alambre?

No. La reutilización puede debilitar la bobina interna y el compromiso de seguridad.

2. ¿Son seguras las tuercas de alambre para el cableado de aluminio?

Solo si tienen una clasificación Al/Cu.

3. ¿Qué tamaño de tuerca de alambre necesito?

Verifique la tabla de embalaje para su medidor de alambre y su número de cables.

4. ¿Las tuercas de alambre cumplen con los estándares NEC?

Sí, si se cotiza UL y se usa como calificada.

5. ¿Por qué mi tuerca de alambre está caliente?

Una conexión suelta o sobrecargada: recompensa la compatibilidad del medidor y apriete o reemplace.
