12 AWG vs 14 AWG Wire: Diferencias clave, usos y reglas de seguridad NEC

¿Está tratando de decidir entre 12 AWG y 14 AWG Wire para su proyecto de hogar?Elegir el tamaño del cable correcto es más que un detalle técnico;Afecta la seguridad, la eficiencia y la confiabilidad a largo plazo.En esta guía, desglosaremos las diferencias, las reglas de seguridad NEC y los usos prácticos de cada uno para que pueda tomar la mejor decisión con confianza.

Catalogar

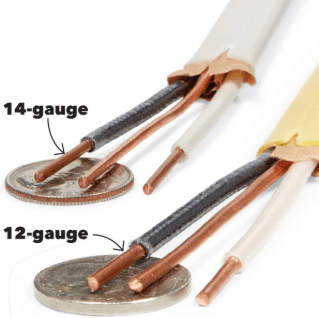

Figura 1. 14 y 12 AWG CAMBIO

Conceptos básicos de AWG

El sistema American Wire Gauge (AWG) es una forma estandarizada de medir el grosor de los cables eléctricos.En este sistema, los números más pequeños significan cables más gruesos.Los cables más gruesos tienen una resistencia eléctrica más baja, lo que significa que producen menos calor, pueden transportar más corriente y ayudar a reducir la caída de voltaje.Por ejemplo, 12 AWG es más grueso que 14 AWG, lo que lo hace más adecuado para los circuitos que suministran energía a electrodomésticos o puntos de venta con mayor demanda.Elegir el tamaño del cable derecho no solo mejora la eficiencia y el rendimiento, sino que también ayuda a cumplir con los estándares NEC (Código Eléctrico Nacional), que están en su lugar para garantizar la seguridad y la confiabilidad en las configuraciones eléctricas.

Usos de cable de 14 y 12 AWG

La elección entre 14 AWG y 12 AWG depende de la demanda de carga y la ubicación en una casa.

14 AWG (circuitos de 15 amperios)

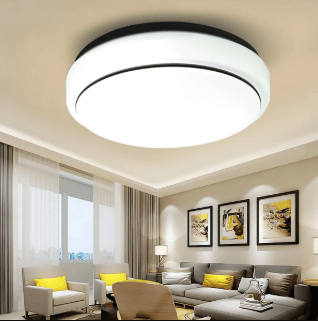

Figura 2. Luces y accesorios de techo

• Luces y accesorios de techo -adecuado para bombillas de baja altura e iluminación LED.

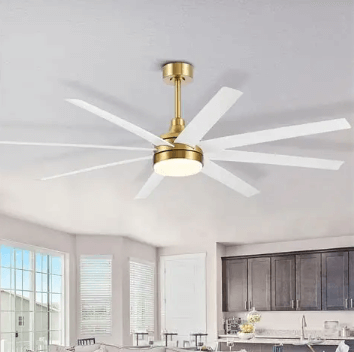

Figura 3. ventiladores de techo

• Ventiladores de techo: maneja el sorteo actual de la mayoría de los ventiladores estándar.

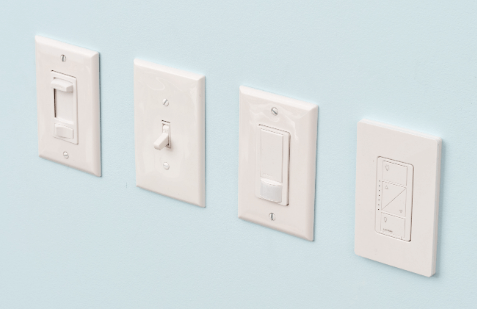

Figura 4. interruptores de pared

• Interruptores de pared: transporte de forma segura la carga de control para circuitos de iluminación.

Figura 5. Sueltas del pasillo

• Salidas de dormitorio y pasillo -Adecuado para artículos de servicio ligero como lámparas, cargadores y despertadores.

• Circuitos interiores cortos de uso general: funciona bien cuando las corridas de alambre son cortas y las cargas son modestas.

12 AWG (circuitos de 20 amperios)

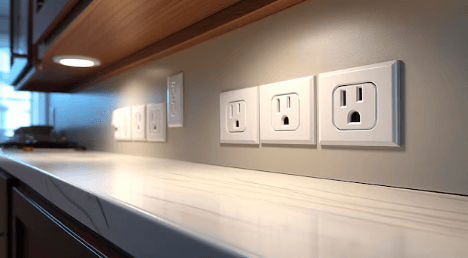

Figura 6. Sueltas de cocina

• Sueltas de cocina (receptáculos de encimera): requeridos para pequeños electrodomésticos como tostadoras, cafeteras o mezcladores.

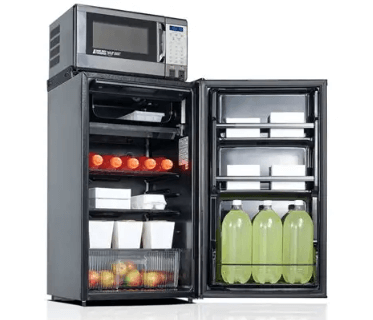

Figura 7. Microondas y refrigeradores

• Microondas y refrigeradores: maneja el sorteo actual más pesado de electrodomésticos de cocina.

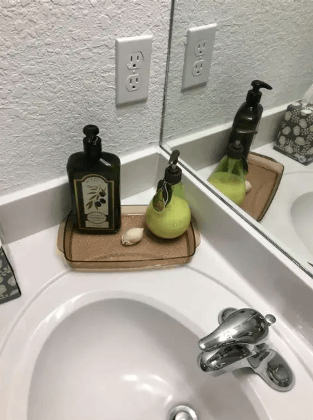

Figura 8. Receptáculos de baño

• Receptáculos de baño (secadores de cabello, planchas rizadas, etc.): admite de forma segura dispositivos de aseo de alta potencia.

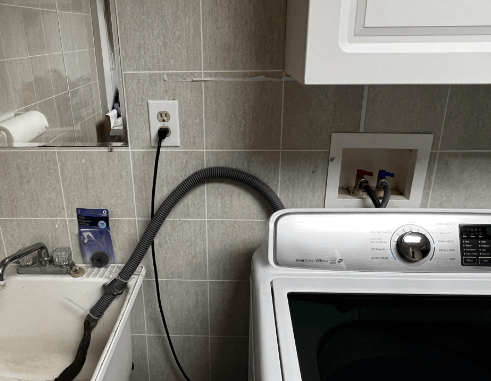

Figura 9. Salida de la sala de lavandería

• Sueltas y electrodomésticos de la sala de lavandería: necesarios para lavadoras, secadoras o planchas que exigen más energía.

Figura 10. Arbage y salas de servicios públicos

• Sutales de garaje y sala de servicios: ideales para herramientas eléctricas, aspiradoras de tiendas u otros equipos de alta carga.

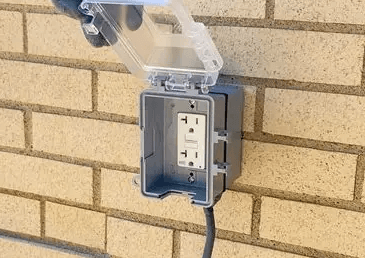

Figura 11. Sueltas al aire libre

• Receptáculos al aire libre: soporta una mayor demanda y condiciones ambientales.

Código NEC y reglas de seguridad

El Código Nacional de Electrical (NEC) establece directrices estrictas para garantizar que los tamaños de los cables y los interruptores coincidan correctamente por la seguridad.Seguir estas reglas ayuda a prevenir el sobrecalentamiento, los riesgos de incendios y las violaciones del código:

• Use 14 AWG solo en interruptores de 15 amperios - Este emparejamiento es el máximo permitido por el código, manteniendo el cable protegido de la sobrecarga.

• Use 12 AWG para interruptores de 20 amperios - Se requiere un cable más grueso para manejar la corriente más alta de forma segura.

• No mezcle los medidores en el mismo circuito a menos que lo permita el código - La mezcla de tamaños puede crear puntos débiles que sean propensos al sobrecalentamiento o el fracaso.

• Nunca duplique los cables más pequeños para imitar un calibre más grande - Torcer dos conductores juntos no es igual a un cable más grande, y esta práctica es insegura y no complicada.

• Se permite la evaluación de los ascensores -Por ejemplo, la instalación de 12 AWG en un interruptor de 15 amperios agrega durabilidad y reduce la caída de voltaje, pero no aumenta la calificación del interruptor más allá de 15 amperios.

Tipos de alambre comunes

Los cables no solo están definidos por medidor;También vienen con diferentes tipos de aislamiento para aplicaciones específicas.Conocer la diferencia asegura tanto la seguridad como la confiabilidad a largo plazo.

• NM-B (Romex): cable interior estándar - El tipo más común para el cableado residencial.Se usa dentro de las paredes, techos y pisos donde la protección contra el daño físico no es una preocupación.

Figura 12. Vina blanca NM-B (Romex)

• Varela blanca = 14 AWG (15 amperios) -Típicamente se usa para iluminación y salidas de servicio ligero.

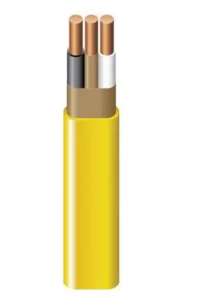

Figura 13. Vina amarilla NM-B (Romex)

• Varela amarilla = 12 AWG (20 amperios) - Se usa en cocinas, baños y áreas de servicios públicos donde se esperan cargas más altas.

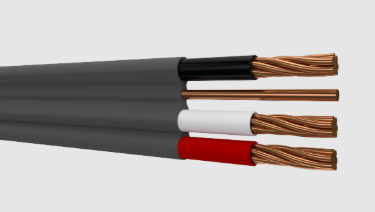

Figura 14. Cable de alimentación subterránea

• UF-B: cable de alimentación subterránea - Diseñado para el entierro directo sin conducto.Su dura chaqueta exterior lo hace adecuado para uso al aire libre, como alimentando cobertizos de jardín, iluminación exterior o garajes separados.

Figura 15. Thhn/Thwn

• Thhn/thwn: conductores individuales en conducto - Común en garajes, instalaciones al aire libre y edificios comerciales.Estos cables tienen un aislamiento resistente a la calor y la humedad, lo que los hace seguros en áreas expuestas a temperaturas, humedad o desgaste mecánico más altos.Siempre son atravesados ​​por el conducto para su protección.

Comparación de 12 AWG vs 14 AWG

Al elegir entre 12 AWG y 14 AWG, considere la ampacidad, la distancia, la flexibilidad, el costo y el margen de seguridad.La siguiente tabla resume las diferencias clave:

Característica	14 alambre de AWG	12 alambre de AWG
Ampacidad	15 amperios (solo cargas de servicio liviano)	20 amperios (circuitos de mayor demanda)
Caída de voltaje	Mayor resistencia → no es ideal para carreras más de 50–75 pies o cargas más pesadas	Menor resistencia → mejor para carreras largas, electrodomésticos pesados ​​y voltaje estable
Flexibilidad	Luz, fácil de doblar, más rápido para instalar	Más rígido, más difícil de manejar en espacios apretados
Costo	Más barato y más económico	Un poco más caro, pero agrega seguridad y confiabilidad
Margen de seguridad	Espacio para la cabeza mínima;adecuado solo para Circuitos cortos y ligeros	Capacidad adicional para actualizaciones y reducido riesgo de sobrecalentamiento
A prueba de futuro	Capacidad limitada, puede requerir el cableado más tarde	Proporciona espacio para futuras actualizaciones sin recambio inmediato

¿Cómo elegir el cable correcto?

Seleccionar el tamaño correcto del cable se reduce a la seguridad, la eficiencia y las demandas de su circuito.

• En caso de duda, dote. El uso de 12 AWG en lugar de 14 AWG agrega un margen de seguridad, reduce el riesgo de sobrecalentamiento y minimiza la caída de voltaje en corridas más largas.También proporciona flexibilidad para futuras actualizaciones, ya que los mismos 12 AWG se pueden usar en un interruptor de 15 o 20 amperios (dependiendo del diseño).

• Use 14 AWG solo para carreras cortas de servicio ligero. Este tamaño se limita mejor a las luces de techo, las salidas de dormitorio y otros circuitos con cargas modestas donde las carreras son relativamente cortas.Más allá de eso, su mayor resistencia lo hace menos eficiente para los circuitos más pesados ​​o más largos.

Al elegir el cable con la carga actual y las posibles necesidades futuras en mente, asegurará instalaciones más seguras y duraderas.

Conclusión

Seleccionar el tamaño del cable derecho se reduce a la seguridad coincidente con el rendimiento.Mientras que 14 AWG funciona bien para circuitos de servicio ligero y carreras más cortas, 12 AWG proporciona más flexibilidad, reduce la caída de voltaje y ofrece un margen de seguridad para futuras actualizaciones.Seguir las directrices NEC garantiza que su instalación permanezca segura, confiable y compatible con el código.Al comprender estas diferencias, no solo evitará errores de cableado comunes, sino que también creará un sistema eléctrico más eficiente que puede satisfacer las necesidades de su hogar en los próximos años.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Puedes usar un cable de 12 AWG en un interruptor de 15 amperios?

Sí.Se permite el uso de alambre de 12 AWG en un interruptor de 15 amperios e incluso agrega un margen de seguridad al reducir el calor y la caída de voltaje.Sin embargo, el interruptor aún limita el circuito a 15 amperios.

2. ¿Qué sucede si usa un cable de 14 AWG en un interruptor de 20 amperios?

Esto es inseguro y viola el código NEC.El cable de 14 AWG puede sobrecalentar porque no puede manejar más de 15 amperios, creando un peligro de incendio grave.

3. ¿Qué cable es mejor para carreras largas: 12 AWG o 14 AWG?

12 AWG es mejor para carreras largas porque tiene una menor resistencia y minimiza la caída de voltaje.14 AWG es más propenso a las luces de atenuación o dispositivos con poca potencia cuando se usa más de 50–75 pies.

4. ¿Vale la pena pagar más por 12 AWG en lugar de 14 AWG?

Sí, en la mayoría de los casos.Si bien 12 AWG cuesta un poco más y es más difícil de manejar, mejora la eficiencia, reduce el riesgo de sobrecalentamiento y el futuro prueba su cableado para actualizaciones.

5. ¿Cómo puedo saber si el cableado de mi casa tiene 12 AWG o 14 AWG?

Verifique el color de la vaina del cable: el blanco típicamente indica 14 AWG, mientras que el amarillo indica 12 AWG (para NM-B Romex).También puede leer el tamaño del calibre impreso directamente en la chaqueta del cable.
