Prueba de condensador de CA se hizo fácil con un multímetro

La electricidad alimenta casi todo a nuestro alrededor, y en el corazón de muchos sistemas eléctricos se encuentra el condensador de CA, un componente pequeño pero esencial que mantiene los dispositivos funcionando de manera eficiente y suave.Ya sea que esté impulsando el rendimiento de un aparato doméstico, iniciando un motor eléctrico o mejorando la eficiencia de la maquinaria industrial, los condensadores de CA juegan un papel fundamental.Pero como cualquier componente, pueden desgastarse o fallar, interrumpiendo su sistema.Saber cómo probar un condensador de CA con un multímetro puede ahorrarle tiempo, dinero y frustración ayudándole a identificar y resolver problemas antes de que se intensifiquen.Esta guía lo guía a través de las herramientas, los pasos y los consejos necesarios para mantener sus condensadores, y sus dispositivos, presentando lo mejor posible.

Catalogar

¿Por qué probar condensadores de CA?

Los condensadores de CA son parte integral de la estabilidad y la funcionalidad de los sistemas eléctricos.Regulan voltaje, almacenan energía eléctrica y apoyan la operación perfecta de varios dispositivos, desde electrodomésticos hasta maquinaria industrial.Un condensador de mal funcionamiento puede desestabilizar todo el circuito, causando fallas del equipo, errores o incluso daños.

Las pruebas son esenciales para la detección temprana de fallas.Al medir los parámetros clave, como la capacitancia, la corriente de fuga y la resistencia al aislamiento, puede determinar la condición del condensador.El diagnóstico temprano permite reparaciones o reemplazos oportunos, reduciendo el riesgo de tiempo de inactividad extendido y prevenir problemas más graves.

Las pruebas regulares mejoran la confiabilidad y eficiencia del sistema.Los condensadores bien mantenidos mejoran la durabilidad del equipo, reducen los costos de mantenimiento y aumentan la productividad.Este enfoque proactivo garantiza operaciones seguras y eficientes, especialmente en aplicaciones industriales y comerciales.

Herramientas imprescindibles para probar condensadores de CA

Multímetro y sus funciones

Un multímetro es una herramienta versátil para medir propiedades eléctricas como la corriente de CA y DC, la resistencia y la capacitancia.Es indispensable para diagnosticar y solucionar problemas de sistemas eléctricos.

Los multímetros vienen en dos tipos principales:

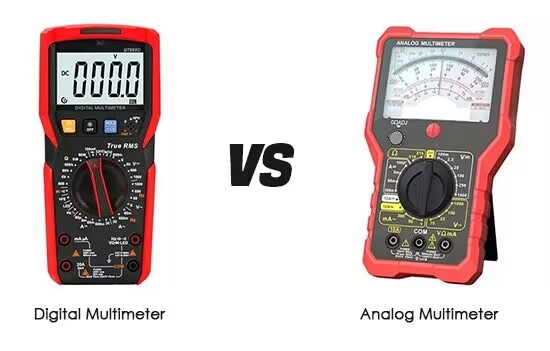

Figura 2. Multímetros analógicos y multímetros digitales

Multímetros analógicos: Use principios magnéticos para mostrar lecturas con una aguja en movimiento en una escala.

Multímetros digitales (DMM): Cuenta con una pantalla digital para lecturas más precisas y fáciles de usar, lo que las convierte en la opción preferida.

Medidas de seguridad para uso multímetro

El manejo adecuado garantiza medidas precisas y seguridad del usuario.Siga estas precauciones:

• Configurar correctamente: Verifique la posición del engranaje del multímetro y la alineación del cambio antes de usar.

• Evite el contacto directo: No toque consejos de sonda de metal para evitar descargas eléctricas y garantizar lecturas precisas.

• Manejar cuidadosamente el alto voltaje: Cuando pruebe un alto voltaje o corriente, evite cambiar la prueba media para evitar daños.Opere con una mano: coloque la sonda negra primero y luego la roja.

• Aislamiento de componentes: Para las pruebas en línea, desolude un extremo del componente para evitar la interferencia de los circuitos paralelos.

• condensadores de descarga: Antes de probar condensadores electrolíticos, asegúrese de que estén completamente descargados para evitar riesgos.

Siguiendo estos pasos, puede maximizar la utilidad y la seguridad del multímetro mientras protege su equipo y componentes.

Proceso de prueba paso a paso

Probar un condensador requiere precisión y adherencia estricta a las pautas de seguridad.Siga estos pasos para garantizar resultados confiables al tiempo que minimiza los riesgos.

Seguridad ante todo

Antes de comenzar, asegúrese de que el condensador esté completamente descargado.Los condensadores pueden almacenar una carga incluso después de apagar la energía, lo que puede ser peligroso.Use un destornillador aislado o una resistencia para descargar de forma segura el condensador.

Desconectar el condensador

Apague la fuente de alimentación y retire el condensador del circuito.Desconecte los cables o componentes conectados a él para garantizar lecturas precisas sin interferencia de otros elementos del circuito.

Configurar el multímetro

Establezca su multímetro en el rango de impedancia más alto, típicamente marcado por el símbolo de ohmios (Ω).Esta configuración es crítica para medir la respuesta del condensador durante la prueba.

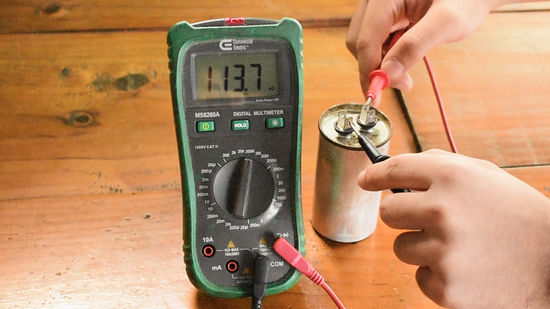

Prueba del condensador

Coloque las sondas multiméter en los terminales del condensador.

• Para condensadores polarizados, conecte la sonda positiva (roja) al terminal positivo y la sonda negativa (negra) al terminal negativo.

• Para condensadores no polarizados, la orientación no importa.

Observe y grabe la lectura

A medida que el multímetro toma la medición:

• Primero verá un valor de baja resistencia que aumenta gradualmente.Esto indica que el condensador está cargando a medida que la corriente fluye a través de él.

• Un condensador saludable mostrará una resistencia en constante aumento o una lectura estable una vez totalmente cargada.

• Si el valor de resistencia cae rápidamente o se mantiene bajo, el condensador puede tener un cortocircuito o ser defectuoso.

Consideraciones adicionales

Este método ofrece una evaluación básica de la condición del condensador, pero puede no detectar fallas sutiles o problemas complejos.Se pueden necesitar herramientas avanzadas como medidores de capacitancia o equipo de diagnóstico para una evaluación detallada.Siempre priorice la seguridad y, si no está seguro sobre el proceso de prueba o los resultados, consulte a un profesional calificado.Las pruebas adecuadas ayudan a garantizar la confiabilidad del circuito, previenen el mal funcionamiento y reduce los riesgos asociados con condensadores defectuosos.

Problemas y soluciones comunes

Los condensadores son componentes esenciales en los sistemas eléctricos, pero pueden fallar con el tiempo debido al desgaste, los factores ambientales o la operación inadecuada.Reconocer estos problemas y abordarlos de inmediato es crucial para mantener la confiabilidad y seguridad del sistema.

Fallas de condensadores comunes

- Expansión de la carcasa o fuga de aceite: la hinchazón o la fuga de aceite indican la acumulación de presión interna, generalmente causada por el sobrecalentamiento, el envejecimiento o el sellado comprometido.

- Regateo interno: un sonido de ruido dentro del condensador sugiere componentes sueltos, lo que puede conducir a problemas de rendimiento o falla eventual.

- Ruptura de la carcasa con chispas o parpadeo: una carcasa ruptura y chispas visibles indican una falla interna severa, a menudo debido a la sobrevoltaje, el sobrecalentamiento o los cortocircuitos internos.

- Aumento de la temperatura anormal: puede ocurrir un calentamiento excesivo debido a la sobrecarga, la pobre ventilación o las fallas eléctricas internas, lo que representa riesgos para el sistema.

Manejo de problemas comunes

- Fuego o explosión: si un condensador se incendia, desconecte inmediatamente la fuente de alimentación.Use arena o un extintor de productos químicos secos para extinguir las llamas.Evite el agua, ya que puede empeorar los incendios eléctricos.

- Trippio del circuito frecuente: el disparo repetido sin fusibles soplados puede ser el resultado de corrientes armónicas excesivas.Desconecte el condensador e inspeccione las irregularidades.Agregar filtros armónicos puede mitigar el problema.

- Fusibles soplados: si un fusible sopla, desconecte la alimentación e inspeccione el condensador.Reemplace el fusible si el condensador parece normal y vuelva a probar el sistema.Las fallas persistentes de fusibles requieren una inspección exhaustiva para identificar problemas subyacentes.Evite volver a aplicar la potencia hasta que se resuelva el problema.

Medidas preventivas y mantenimiento

• Use condensadores de alta calidad para reducir el riesgo de falla prematura.Reemplace los condensadores de inmediato cuando lleguen al final de su vida útil.

• Realice inspecciones regulares como parte del mantenimiento de rutina para identificar posibles problemas temprano.

• Personal de mantenimiento de trenes para diagnosticar y resolver fallas relacionadas con el condensador de manera eficiente.

Al abordar los problemas temprano y realizar mantenimiento proactivo, puede extender la vida útil de los condensadores, mejorar el rendimiento del sistema y reducir el tiempo de inactividad.Estas prácticas aseguran un funcionamiento más seguro y eficiente de sus sistemas eléctricos.

Conclusión

Los condensadores de CA son importantes para mantener los sistemas eléctricos funcionando sin problemas y eficientemente.Pruebarlos regularmente con un multímetro ayuda a encontrar problemas temprano, evitando problemas más grandes como la falla del equipo o el tiempo de inactividad.Siguiendo los pasos de seguridad y abordar cualquier fallas rápidamente, puede mantener sus dispositivos funcionando de manera confiable y extender su vida útil.El mantenimiento simple ayuda mucho a garantizar que sus sistemas se mantengan seguros y eficientes.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cómo sé si mi condensador de CA es malo?

Los signos de un condensador de CA defectuoso incluyen que el dispositivo no se inicie, los ruidos de la tarifa, el sobrecalentamiento o el condensador que muestra daños físicos como abultamiento o fuga.

2. ¿Puedo probar un condensador de CA sin eliminarlo del circuito?

Es mejor desconectar el condensador del circuito para pruebas precisas.La prueba de circuito puede ser poco confiable debido a la interferencia de otros componentes.

3. ¿Puedo reemplazar un condensador de CA yo mismo?

Sí, si se siente cómodo con el trabajo eléctrico básico y sigue las precauciones de seguridad.Si no está seguro, es más seguro contratar a un profesional.

4. ¿Por qué mi lectura del multímetro comienza a baja y aumenta al probar un condensador?

Este comportamiento indica que el condensador está cargando y generalmente significa que funciona correctamente.

5. ¿Puedo probar un condensador sin un multímetro?

Puede usar un medidor de capacitancia para pruebas detalladas, pero un multímetro es la herramienta más versátil para verificaciones básicas.
