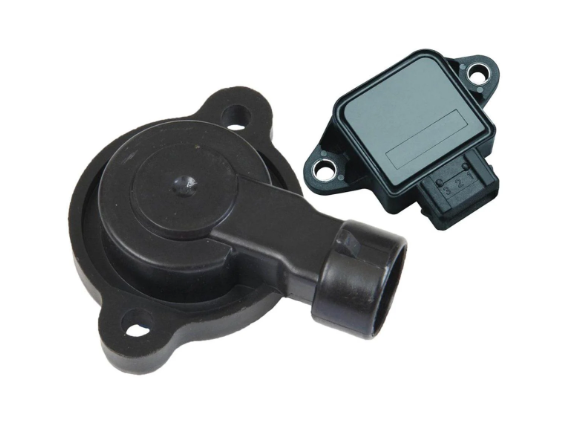

Prueba del sensor de posición del acelerador: herramientas y técnicas

El sensor de posición del acelerador (TPS) es necesario en la tecnología automotriz moderna, desempeñando un papel serio en el sistema de inyección de combustible del motor.Este sensor monitorea la posición de la válvula del acelerador, traduciendo su movimiento mecánico en una señal eléctrica que usa la Unidad de Control del Motor (ECU) para ajustar la inyección de combustible.El funcionamiento adecuado del TPS garantiza un rendimiento eficiente del motor al optimizar la mezcla de aire-combustible de acuerdo con las diferentes demandas de conducción.Sin embargo, la falla de TPS puede conducir a problemas sustanciales de conducción de conducción, lo que requiere una comprensión profunda de su operación, síntomas de falla y procedimientos de diagnóstico.

Catalogar

Descripción general del sensor de posición del acelerador (TPS)

El sensor de posición del acelerador (TPS) es grave en el sistema de inyección de combustible de su vehículo y el rendimiento general del motor.Funciona rastreando continuamente el movimiento y la posición de la válvula del acelerador, el componente que controla la cantidad de aire que fluye hacia el motor.Al medir el ángulo de la válvula del acelerador, el TPS genera una señal eléctrica que refleja su posición de corriente.

Esta señal se envía a la unidad de control del motor (ECU), que utiliza la información para determinar cuánto combustible inyectar en el motor.La ECU ajusta la relación aire-combustible para que coincida con las demandas de diferentes situaciones de manejo, como acelerar, navegar o inactivar.Esta coordinación precisa asegura que el motor funcione de manera eficiente mientras ofrece un rendimiento suave adaptado a la entrada del conductor.

Cuando el mal funcionamiento de TPS, los efectos en el rendimiento del vehículo pueden ser notables y problemáticos, los síntomas comunes incluyen respuesta de acelerador inconsistente, vacilación del motor, estancamiento repentino o una notable caída en la potencia del motor.Estos problemas interrumpen la experiencia de manejo y, si no se abordan, pueden resultar en un daño del motor más grave con el tiempo.Verificar regularmente el TPS es necesario para mantener el rendimiento y la longevidad de su motor.Una comprensión laboral de cómo funciona el TPS y los síntomas de falla pueden ayudarlo a reconocer los problemas temprano, lo que le permite abordarlos antes de que se conviertan en reparaciones más grandes y costosas.

Papel y función del sensor de posición del acelerador (TPS)

El sensor de posición del acelerador (TPS) es un componente peligroso en la gestión del motor, ubicado dentro del sistema de inyección de combustible del vehículo.Su trabajo principal es medir la posición y el movimiento de la válvula del acelerador, a menudo denominada válvula de mariposa.Esta válvula regula la cantidad de aire que ingresa al motor, que está directamente influenciado por la distancia del pedal del acelerador.Al rastrear continuamente el ángulo de la válvula, el TPS proporciona información activa que garantiza que el motor pueda ajustarse a las demandas del conductor.

En su núcleo, el TPS está diseñado con un potenciómetro.Tiene tres conexiones eléctricas principales: una fuente de alimentación, una tierra y una señal de salida que se vincula directamente con la unidad de control del motor (ECU).El sensor recibe una entrada eléctrica constante de 5 V y usa esto para producir un voltaje de salida variable.Esta salida cambia a medida que cambia la posición de la válvula del acelerador, creando una señal actual que representa con precisión cuán abierta o cerrada está la válvula.Esta señal permite que la ECU calcule la cantidad exacta de combustible requerida para que coincida con el flujo de aire que ingresa al motor.Al equilibrar con precisión la mezcla de combustible de aire, el TPS garantiza una combustión eficiente y un rendimiento suave del motor.Ya sea que esté acelerando en una carretera o manteniendo una velocidad estable, el TPS juega un papel clave en la adaptación del comportamiento del motor a sus necesidades de conducción.

La retroalimentación proporcionada por el TPS no es estática;Se ajusta constantemente para adaptarse a diferentes condiciones de conducción.Esta comunicación dinámica entre el sensor y la ECU es lo que permite que el motor funcione de manera óptima, minimizando el consumo de combustible mientras mantiene la potencia y la capacidad de respuesta.Su influencia tanto en el rendimiento como en la eficiencia de combustible enfatiza por qué el TPS es una parte tan básica de los sistemas de vehículos modernos.

Localización del sensor de posición del acelerador (TPS)

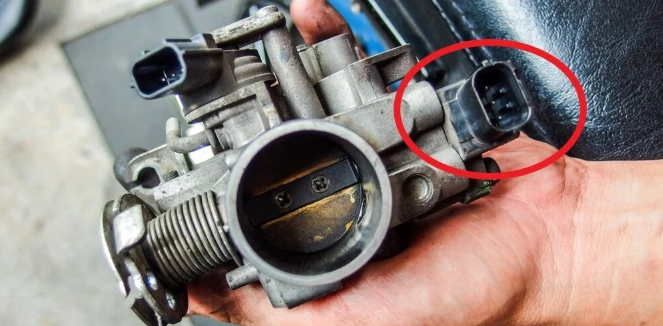

Figura 2. Sensor de posición del acelerador ubicado

Cuando la resolución de problemas o realización de mantenimiento en su vehículo, conocer la ubicación del sensor de posición del acelerador (TPS) es clave.En la mayoría de los vehículos, el TPS está unido directamente al cuerpo del acelerador, que alberga la válvula del acelerador.Esta colocación permite que el sensor rastree con precisión el movimiento de la válvula del acelerador a medida que se abre y se cierra, asegurando que pueda enviar datos precisos a la unidad de control del motor (ECU).

Para localizar el TPS, comience identificando el cuerpo del acelerador, que generalmente se encuentra entre el sistema de admisión de aire y el colector de admisión del motor.El cuerpo del acelerador tendrá la válvula del acelerador en el interior, y el TPS generalmente está montado de lado, conectado al eje de la válvula.Este diseño estratégico asegura que el sensor permanezca en alineación directa con la válvula, lo que le permite proporcionar información inmediata sobre su posición.

Comprender la ubicación del TPS no solo lo ayuda con las inspecciones de rutina, sino que también hace que el diagnóstico de problemas de rendimiento, como el ralentí o el estancamiento erráticos, más rápido y más eficiente.Al inspeccionar el sensor, verifique si hay cableado suelto, corrosión o daño al conector, ya que pueden afectar su capacidad para funcionar correctamente.Una clara conciencia de la posición del TPS garantiza que pueda abordar rápidamente problemas potenciales y mantener un rendimiento óptimo del motor.

Diferentes tipos de sensores de posición del acelerador (TPS)

Los sensores de posición del acelerador (TPS) vienen en varios diseños, cada uno adaptado para cumplir con los requisitos específicos del vehículo y las demandas operativas.Comprender las diferencias entre estos tipos es útil al diagnosticar problemas o reemplazar el sensor, ya que cada diseño tiene un propósito único.A continuación se muestran las principales variedades de TPS y sus funciones:

Sensores de posición del acelerador cerrado

Estos sensores están equipados con interruptores de extremo incorporados que detectan y señalan cuándo la válvula del acelerador está completamente cerrada.Este diseño es principalmente útil en vehículos que exigen un control preciso durante la conducción inactiva o de baja velocidad.Al enviar comentarios claros a la unidad de control del motor (ECU), los sensores de acelerador cerrados ayudan a mantener velocidades de ralentí estables y optimizar la entrega de combustible para condiciones de baja carga.

Sensores de potenciómetro

Este es el tipo más común de TP que se encuentra en los vehículos modernos.Utiliza una resistencia variable para traducir el movimiento mecánico de la válvula del acelerador a una señal de voltaje correspondiente.A medida que la válvula abre y cierra, el voltaje de salida cambia proporcionalmente, dando a la ECU información precisa y real sobre la posición de la válvula.Esta información es útil para calcular la mezcla correcta de aire-combustible para garantizar una aceleración suave, crucero constante y consumo eficiente de combustible.

Sensores de posición del acelerador híbrido

Hybrid TPS combina las características de los diseños de acelerador y potenciómetro cerrado, que ofrecen la funcionalidad de interruptor final y la señalización basada en la resistencia variable.Estos sensores proporcionan una precisión mejorada al generar datos más detallados sobre el movimiento del acelerador.Como resultado, están mejor equipados para manejar una gama más amplia de condiciones de conducción, desde el rendimiento inactivo hasta la alta velocidad.Esta versatilidad hace que los sensores híbridos sean ideales para vehículos que requieren una gestión avanzada de combustible y un comportamiento altamente receptivo del motor.

Signos de un sensor de posición del acelerador (TPS) en falla

Reconocer las señales de advertencia temprana de un sensor de posición de acelerador (TPS) en falla está activo para evitar problemas de motor más graves.Un TPS de mal funcionamiento interrumpe la comunicación entre la válvula del acelerador y la unidad de control del motor (ECU), lo que lleva a problemas de rendimiento notables.A continuación se presentan los síntomas más comunes y cómo afectan la operación del vehículo:

Pérdida de energía del motor

Cuando el TPS no puede medir con precisión la posición de la válvula del acelerador, puede hacer que la ECU calcule mal la inyección de combustible requerida.Esto a menudo da como resultado una potencia insuficiente durante la aceleración, haciendo que el motor se sienta débil o lento.Los conductores pueden notar una capacidad de respuesta reducida, especialmente cuando se intentan acelerar desde una parada o durante situaciones de alta demanda como el adelantamiento.

Dificultad con la aceleración

Un TPS defectuoso puede causar una aceleración inconsistente.El vehículo puede dudar, retrasar o no aumentar la velocidad sin problemas.A velocidades más altas, el problema se vuelve más pronunciado, ya que la ECU lucha por interpretar los datos incorrectos de la posición del acelerador.Además, los engranajes de cambio, principalmente en las transmisiones automáticas, pueden sentirse menos perfectas debido a la incapacidad de la ECU para satisfacer las necesidades del motor.

Inestable o desigual inactivo

Un TPS de mal funcionamiento puede interrumpir la capacidad del motor para mantener un ralentí estable.Esto a menudo se nota cuando la velocidad del motor fluctúa erráticamente mientras el vehículo está estacionario.Tal inactividad desigual puede hacer que el automóvil se sienta como si estuviera al borde del estancamiento, incluso en condiciones normales.

Verifique la activación de la luz del motor

La luz de control del motor puede iluminar por una amplia gama de razones, pero un TPS en quiebra es uno de los culpables comunes.Cuando la ECU detecta señales de acelerador irregulares o inconsistentes, almacena códigos de error que desencadenan la luz.El uso de una herramienta de diagnóstico para leer los códigos almacenados puede ayudar a confirmar si el TPS tiene la culpa.

Prueba de un sensor de posición del acelerador (TPS) con un multímetro

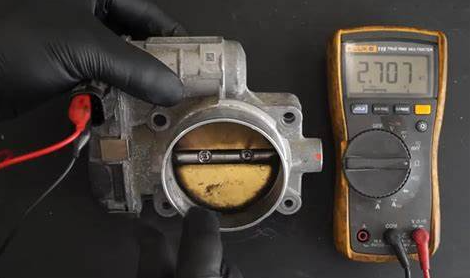

Figura 3. Sensor de posición del acelerador (TPS) con un multímetro

Probar el sensor de posición del acelerador (TPS) con un multímetro es una forma efectiva de verificar su funcionalidad y señalar problemas potenciales.A continuación se muestra una guía detallada paso a paso para ayudarlo a realizar la prueba de manera precisa y eficiente:

Paso 1: Localice el TPS

Comience por identificar el TPS en su vehículo.Por lo general, está montado en el costado del cuerpo del acelerador, conectado al eje de la válvula del acelerador.Busque un componente pequeño conectado al cuerpo del acelerador con múltiples cables que se ejecutan, lo que lleva de regreso a la unidad de control del motor (ECU).

Paso 2: identificar los cables

El TPS tendrá tres cables principales: un cable de alimentación, un cable de tierra y un cable de señal.Estos cables permiten que el sensor opere y se comunique con la ECU.

• El cable de alimentación generalmente transporta un suministro constante de 5 voltios de la ECU.

• El cable de tierra es a menudo negro y proporciona una ruta de retorno eléctrica estable.

• El cable de señal transmite voltaje variable a la ECU, reflejando la posición del acelerador.

Para confirmar la función de cada cable, consulte el diagrama de cableado o el manual de servicio de su vehículo, ya que los colores del cable pueden variar.

Paso 3: Pruebe el voltaje de referencia

• Establezca su multímetro para medir el voltaje de CC.

• Coloque la sonda positiva en el cable de potencia y la sonda negativa en el cable de tierra.

• Gire la tecla de encendido a la posición "On" sin iniciar el motor.

• El multímetro debe mostrar un voltaje de referencia de aproximadamente 5 voltios.Una lectura significativamente más baja o superior puede indicar un problema con la fuente de alimentación o la conexión a tierra.

Paso 4: Pruebe el voltaje de la señal

• Cambie la sonda positiva al cable de señal mientras mantiene la sonda negativa en un terreno confiable, como el chasis o el bloque del motor del vehículo.

• Con el encendido todavía en la posición "On", observe la lectura de voltaje en el multímetro.

• Abra lentamente el acelerador (ya sea a mano o haciendo que alguien presione el pedal del acelerador) y vea aumentar el voltaje de la señal.La lectura debe comenzar alrededor de 0.5 voltios con el acelerador cerrado y elevarse constantemente a aproximadamente 4.5 voltios a medida que el acelerador se abre completamente.

• Si el voltaje salta erráticamente, no aumenta suavemente o permanece sin cambios, indica un TPS de mal funcionamiento.

Paso 5: interpretar los resultados

Un aumento constante en el voltaje de la señal confirma que el TPS funciona correctamente.

• Las lecturas irregulares o inconsistentes sugieren que el sensor puede necesitar ajuste, limpieza o reemplazo.

• Si el voltaje de referencia estaba apagado en el Paso 3, verifique el cableado o la ECU en busca de fallas antes de reemplazar el TPS.

Restablecer el sensor de posición de su acelerador

Restablecer el sensor de posición del acelerador (TPS) es un paso importante para garantizar que se sincronice correctamente con la unidad de control del motor (ECU) después de haber sido reparado o reemplazado.El proceso de reinicio permite a la ECU volver a aprender la posición del sensor y recalibrar las funciones del motor para un rendimiento óptimo.Siga los pasos a continuación para un reinicio exitoso:

Preparar el vehículo

Gire la tecla de encendido a la posición "ON" sin iniciar el motor.Esto alimenta el sistema eléctrico del vehículo y activa la ECU, lo que lo prepara para el proceso de reinicio.Asegúrese de que todos los accesorios (como la radio o el aire acondicionado) se apaguen para evitar interferencias eléctricas innecesarias.

Localice la función de reinicio de TPS

Verifique si su vehículo tiene un botón de reinicio TPS o un procedimiento de reinicio específico.

• Para vehículos con un botón de reinicio: Este botón a menudo se encuentra cerca de la columna de dirección, en el tablero o en la bahía del motor.Consulte el manual del vehículo para confirmar su ubicación.

• Para vehículos sin un botón de reinicio: El reinicio TPS puede necesitar realizarse manualmente completando una secuencia específica de acciones de encendido y acelerador, como se describe en su manual de servicio.

Realizar el reinicio

• Usando el botón de reinicio: Mantenga presionado el botón durante varios segundos hasta que el indicador de diagnóstico en el tablero comience a parpadear.La luz intermitente señala que el proceso de reinicio ha comenzado.

• Secuencia de reinicio manual: Si su vehículo requiere un procedimiento manual, siga cuidadosamente los pasos descritos.Esto a menudo implica activar y apagar el encendido o presionar el pedal del acelerador en patrones específicos para desencadenar la recalibración de TPS.

Arrancar el motor

Después de que se complete el inicio del reinicio, arranca el motor y déjelo inactivo.Permita que el motor funcione durante unos 10 a 20 minutos sin presionar el acelerador.Este tiempo de inactividad es grave para que la ECU recalibre completamente el TPS y establece nuevas lecturas de referencia para las posiciones del acelerador.

Prueba de rendimiento del vehículo

Una vez que el motor haya identificado y el reinicio de TPS esté completo, tome el vehículo para una prueba de manejo.Preste atención a la respuesta del acelerador, la estabilidad inactiva y el rendimiento general del motor.Si algún problema persiste, vuelva a verificar el proceso de reinicio o inspeccionar la instalación y el cableado de TPS para obtener posibles problemas.

Herramientas básicas para probar un sensor de posición del acelerador (TPS)

Probar con precisión el sensor de posición del acelerador (TPS) requiere las herramientas adecuadas para garantizar resultados confiables y mantener la seguridad durante el proceso.A continuación se muestra un desglose detallado de las herramientas básicas que necesitará y sus usos específicos:

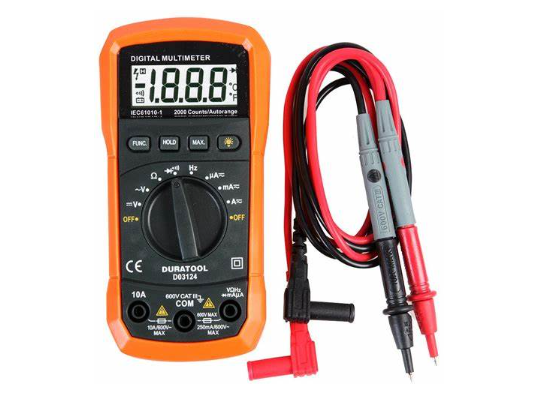

Figura 4. Multímetro

Un multímetro es la herramienta más riesgosa para probar el TPS.Le permite medir la salida de voltaje del sensor, lo que ayuda a determinar si el TPS funciona correctamente.Establezca el multímetro en modo de voltaje de CC para verificar las lecturas consistentes a medida que el acelerador se abre y se cierra.Sin un multímetro, diagnosticar los problemas de TPS de manera efectiva no es posible.

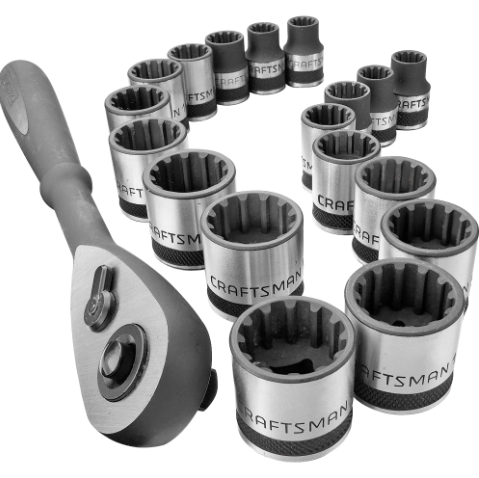

Figura 5. Conjunto de llave de llave o enchufe

Necesitará una llave de llave o enchufe para eliminar el TPS del cuerpo del acelerador si es necesario inspeccionar o reemplazar.El tamaño exacto de la herramienta dependerá de la marca y el modelo de su vehículo, así que consulte su manual de servicio para identificar el hardware apropiado.Estas herramientas aseguran que pueda aflojar y asegurar el sensor sin dañarlo o los componentes circundantes.

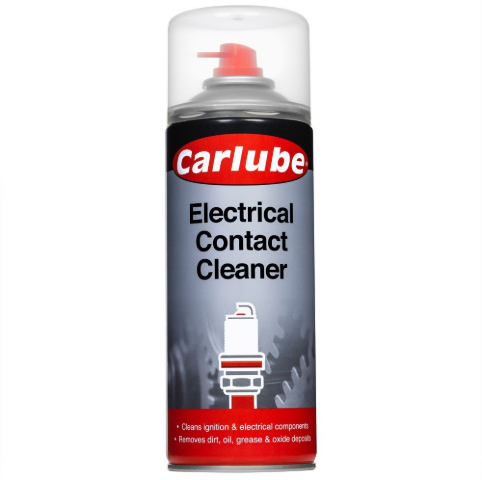

Figura 6. Limpiador de contacto eléctrico

Un limpiador de contacto eléctrico es útil para mantener conexiones limpias y sin escombros entre el TPS y su arnés de cableado.Con el tiempo, la suciedad, la grasa o la corrosión pueden acumularse en los conectores, causando lecturas inexactas.El uso de un limpiador de contacto eléctrico garantiza una vía clara para las señales eléctricas, mejorando la precisión de la prueba y el rendimiento del sensor.

Figura 7. Equipo de seguridad

El equipo de protección, como gafas de seguridad y guantes, es imprescindible para su seguridad.Los guantes evitan el contacto con cualquier componente afilado, superficies calientes o productos químicos de limpieza dañinos, mientras que las gafas protegen sus ojos de posibles desechos, chispas o pulverización de limpieza.Priorizar la seguridad minimiza el riesgo de lesiones durante el proceso de prueba.

Conclusión

El TPS es lo último para mejorar la eficiencia y confiabilidad del motor automotriz.Reconocer los tipos de TPS, como el potenciómetro y los sensores híbridos, y sus roles se utilizan para abordar los problemas del motor.Mantenimiento regular y diagnósticos precisos, incluidas las pruebas multímetro y el restablecimiento del sensor, están activos para evitar interrupciones del rendimiento y garantizar un funcionamiento sin problemas.Al mantener el TPS correctamente, tanto la seguridad del vehículo como la comodidad del conductor mejoran significativamente, destacando la importancia del sensor en el rendimiento del vehículo.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cómo probar si el sensor de posición del acelerador es malo?

Método de voltímetro: conecte un voltímetro a los terminales TPS.Observe el cambio de voltaje a medida que mueve lentamente el acelerador desde el cierre hasta el completamente abierto.El voltaje debería aumentar suavemente.Una caída repentina o una espiga indica un TPS defectuoso.

Herramienta de escaneo: enchufe una herramienta de escaneo OBD-II.Verifique los códigos de error relacionados con TPS o monitoree el voltaje de TPS en real para irregularidades durante la operación del acelerador.

2. ¿Puedo limpiar un sensor de posición del acelerador?

En general, no se recomienda limpiar un TPS, ya que a menudo son unidades selladas.Si es accesible, use un limpiador electrónico en las conexiones externas si parecen corroídos o sucios.Evite abrir el sensor en sí, ya que esto puede provocar daños o desalineaciones.

3. ¿Qué sucede si TPS no está calibrado?

Un TPS no calibrado conduce a lecturas inexactas de posición del acelerador, lo que causa un comportamiento errático del motor como el rastreador áspero, el estancamiento y la aceleración desigual.Esta desalineación entre la posición real del acelerador y la lectura de TPS interrumpe la gestión del combustible y la sincronización del motor.

4. ¿TPS afecta la velocidad de inactividad?

Sí, el TPS puede afectar la velocidad de inactividad.Proporciona datos de posición peligrosos a la unidad de control del motor (ECU), influyendo en la inyección de combustible y el tiempo de encendido.Un TPS defectuoso o calibrado incorrectamente puede causar velocidades de inactividad fluctuantes o inusualmente altas.

5. ¿Puedo ajustar con TPS?

El ajuste del TPS se puede hacer en algunos vehículos para garantizar una lectura precisa de la posición del acelerador.Esto generalmente implica aflojar los tornillos de montaje del sensor y girar el TPS hasta que el voltaje deseado se logre en una posición específica del acelerador, según las especificaciones del fabricante.Siempre consulte el manual de servicio del vehículo para obtener procedimientos de ajuste precisos.
